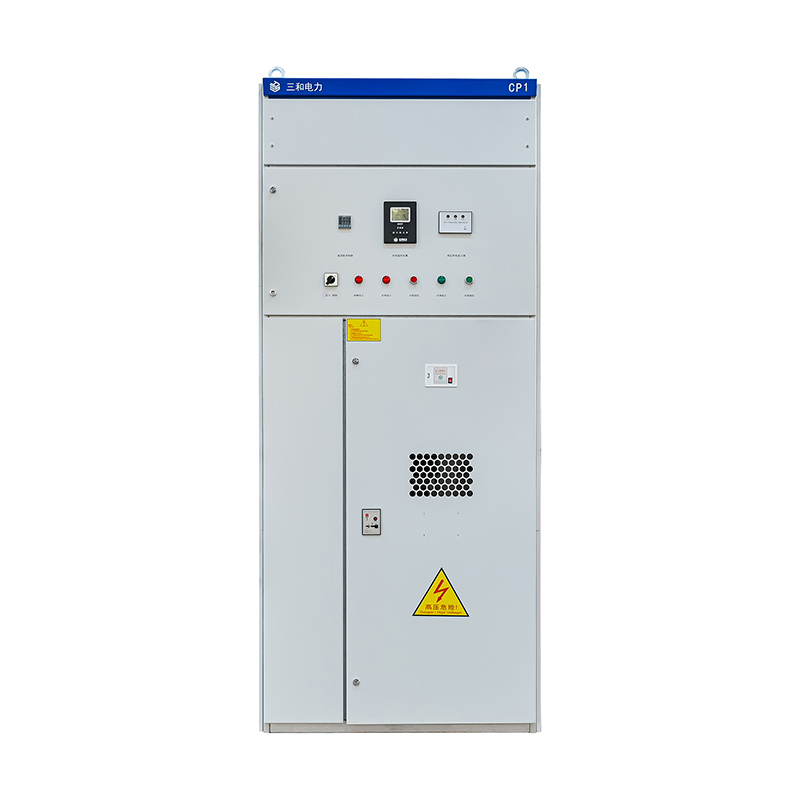

Correction capacitive du facteur de puissance pour système 1-35kV/50(60)Hz.
HVCS-10-2400/400
Intérieur/Extérieur
Sanhé
|
Exportation PDF |
|
La série HVCS d'équipement d'amélioration du facteur de puissance de centralisation haute tension est installée dans le jeu de barres 6-35 kV de la sous-station de réduction de tension totale de l'entreprise ou du lieu. Ses fonctions principales comprennent la compensation de la puissance réactive, l'amélioration du facteur de puissance, la régulation de la tension du réseau électrique, la réduction de la consommation d'énergie par câble, l'amélioration de la qualité de l'alimentation électrique et l'amélioration de l'efficacité du dispositif de distribution d'énergie. Il est couramment utilisé dans les domaines de la métallurgie, des mines, des matériaux de construction, du pétrole, de l'industrie chimique, des projets d'utilité publique, etc.
Fonctionnalité
Des fusibles d'éjection à haute pression ou de limitation de courant sont adoptés comme protection contre les problèmes internes ou les courts-circuits pour un seul condensateur afin de garantir le fonctionnement sûr des appareils.
Condensateur haute technologie et film (la tension résiduelle diminue à moins de 50 V lors de la mise hors tension)
Equipé d'un dispositif d'affichage haute tension, d'un verrou magnétique et d'une fenêtre de montre.
Fonction de verrouillage forcé pour assurer la sécurité de l'opérateur.
Réacteur approprié équipé pour supprimer les harmoniques élevées ou le courant d'appel de fermeture.
Mesures de protection parfaites, notamment surintensité, coupure transitoire, surtension, basse tension, etc.
Normes
CEI 60871-1：2014
GB/T 11024.1-2019
GB 50227-2017
GB/T30841-2014
DL/T604-2009
Q/RCSW002-2005
Guide des modèles
Diagramme principal
Guide de sélection des modèles
Veuillez spécifier la tension nominale, la capacité nominale de l'équipement et la capacité d'un seul condensateur. Quelle est votre exigence particulière ?
L'équipement de compensation de centralisation HVCS est presque de type armoire, qui peut être fixé autour de la salle des condensateurs, de la salle de distribution d'énergie. Nous pouvons également fabriquer du type rack si vous en avez besoin.
La solution concernant la capacité de l'équipement doit tenir compte des fluctuations de la charge du système et éviter toute surcompensation.
Si la tension nominale du condensateur est supérieure à la tension du jeu de barres ou si elle est équipée de bobines d'inductance en série, nous devons calculer la capacité de sortie et la capacité nominale.
La configuration et la taille peuvent être personnalisées selon les exigences du client.
Exemple
La tension nominale du système : 10 Kv
Demande : capacité de compensation de 2 110 kvar
Nécessite : un réacteur à 6 % pouvant désaccorder 5 fois ou plus l'harmonique et limiter le courant d'appel.
Notre solution : équipement de compensation de centralisation de puissance réactive HVCS-10-2400/400. Sa capacité nominale : 2400kvar, son condensateur unique est de 400kvar, équipé d'une protection par fusible interne.
la capacité de sortie est de 2110 kvar tandis que la tension de la barre omnibus est de 10 Kv. Il s'agit de deux armoires combinées, d'une taille totale de 2400x1600x2600mm.
