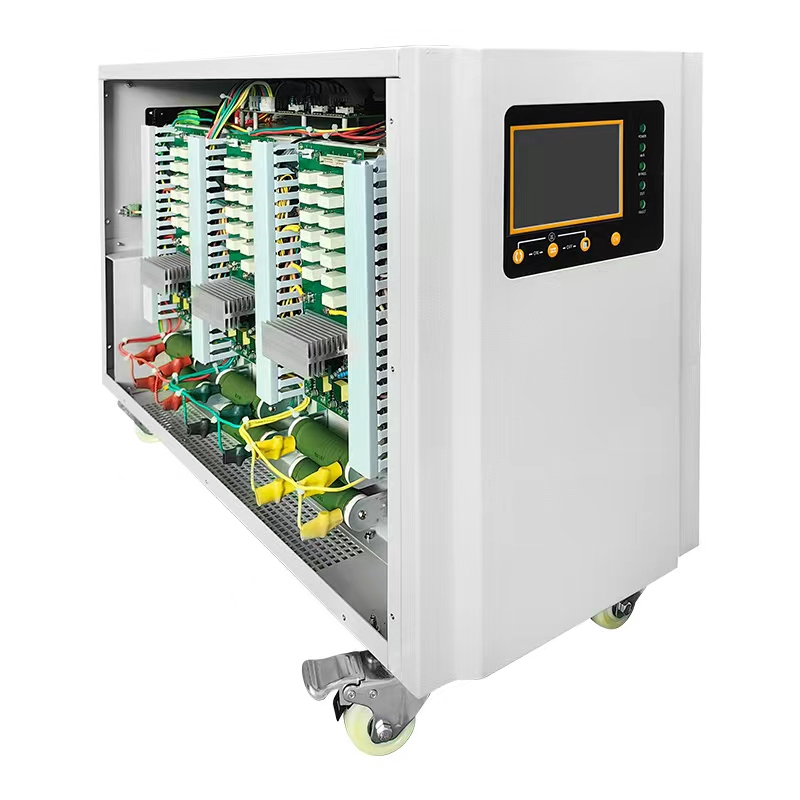

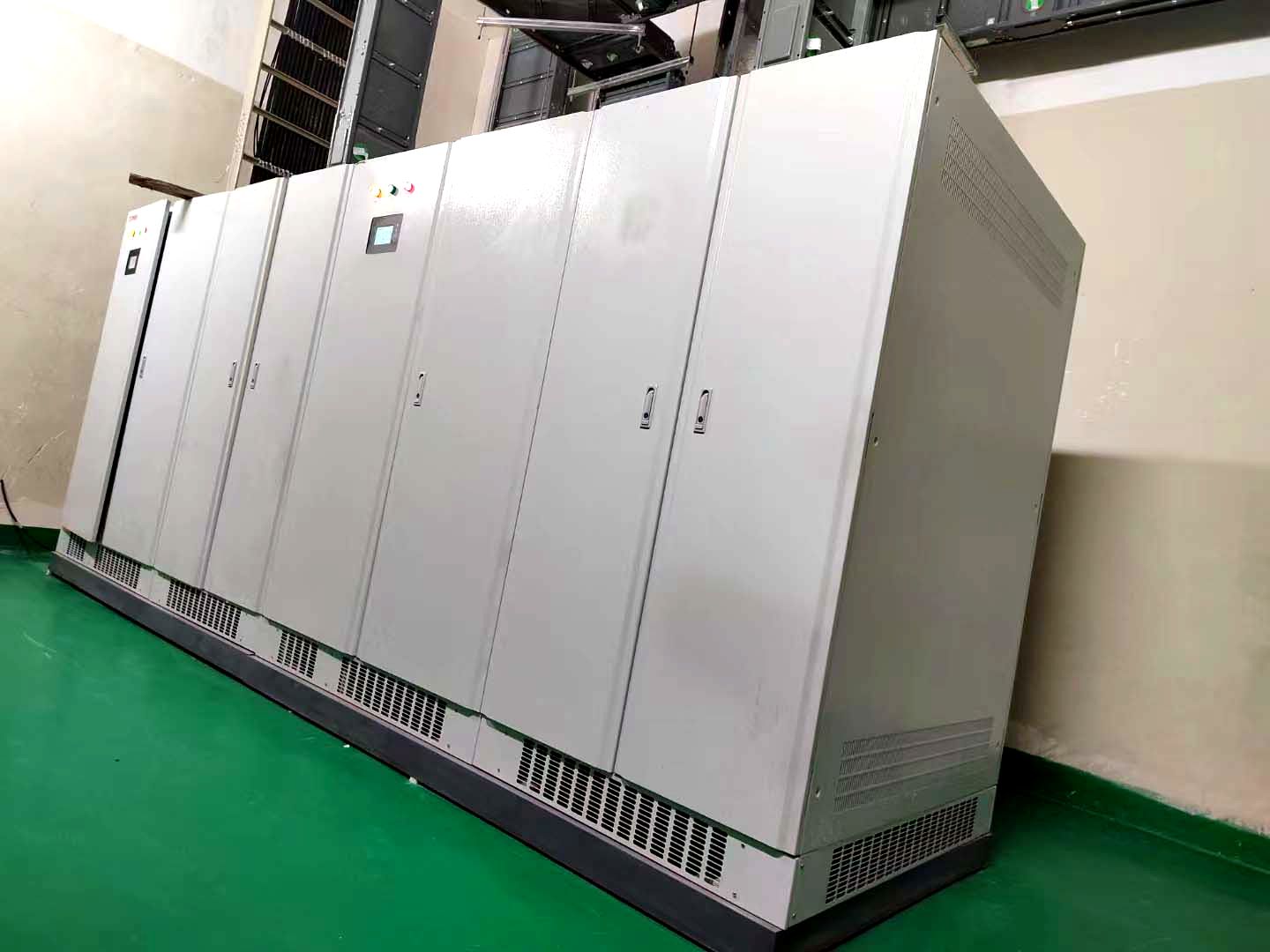

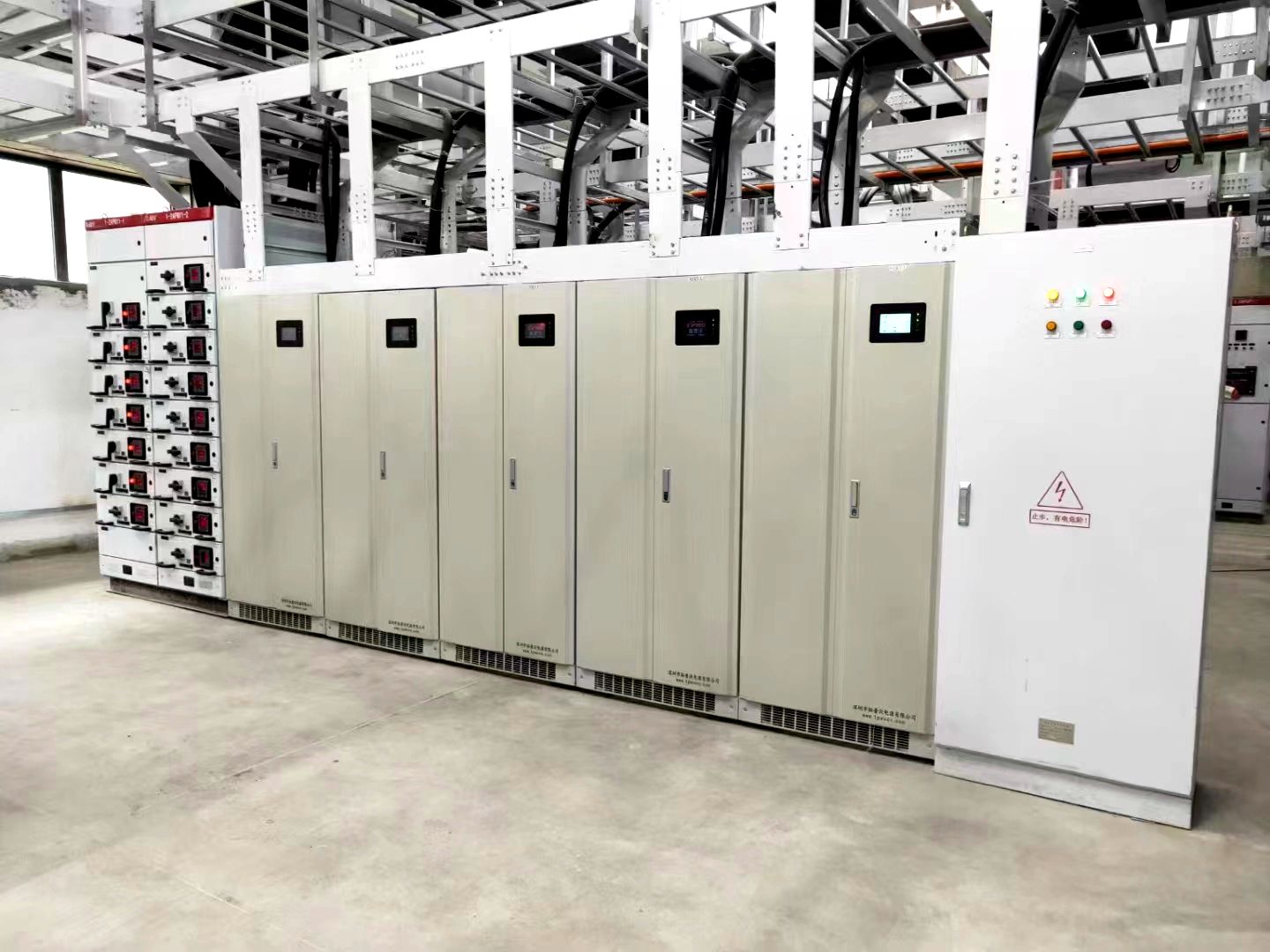

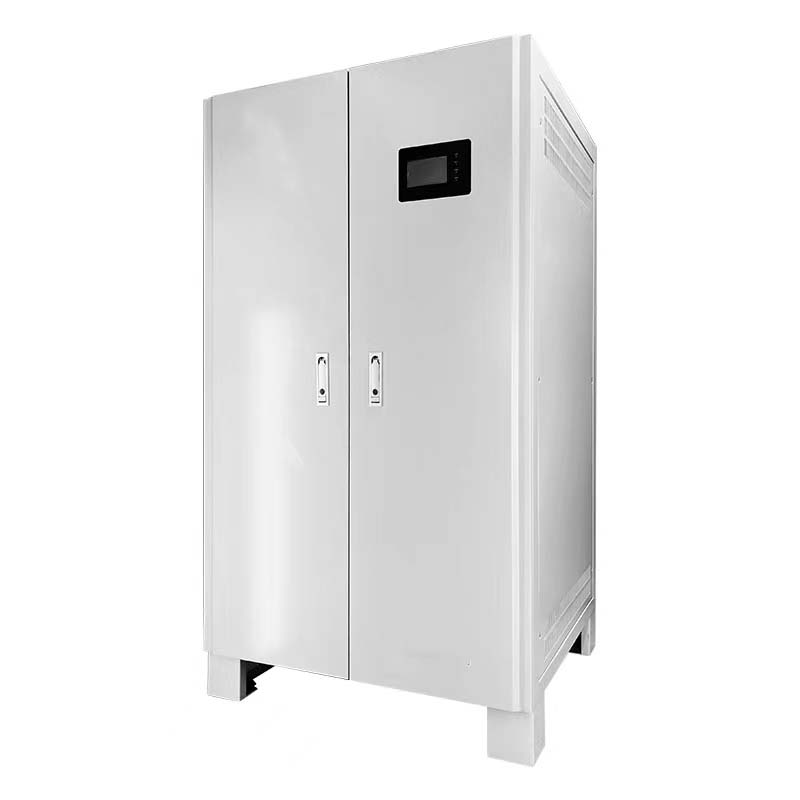

ตัวควบคุมแรงดันไฟฟ้ากระแสสลับแรงดันต่ำ

การแนะนำ

ตัวควบคุมแรงดันไฟฟ้ากระแสสลับแบบดิจิตอลของ Sanhe series เป็นตัวควบคุมแรงดันไฟฟ้าประสิทธิภาพสูงที่นำ DSP มาใช้เพื่อควบคุมเมทริกซ์สวิตช์แม่เหล็กไฟฟ้า เมื่อเปรียบเทียบกับ Sanhe LDVR พบว่าเป็นอุปกรณ์รักษาเสถียรภาพแรงดันไฟฟ้าที่ประหยัด ซึ่งใช้กันอย่างแพร่หลายในอุตสาหกรรม การศึกษา การแพทย์ การสื่อสาร การเงิน ฯลฯ

ตัวควบคุมให้เอาต์พุตที่แม่นยำผ่านการควบคุมขั้วและการมีเพศสัมพันธ์ทางแม่เหล็กไฟฟ้าระหว่างวงจรหลักและวงจรชดเชยของหม้อแปลงชดเชยอย่างแม่นยำ ช่วงการชดเชยอยู่ที่ 20-3000KVA

ประหยัดพลังงาน ปลอดภัยกว่า และบำรุงรักษาง่ายกว่าหน่วยงานกำกับดูแลแบบเดิม สามารถปกป้องความปลอดภัยของอุปกรณ์ที่มีความแม่นยำ ยืดอายุการใช้งานของอุปกรณ์โหลด และลดการใช้พลังงานอย่างไม่สมเหตุสมผล

แอปพลิเคชัน:

การใช้พลังงาน

ข้อกำหนดทางเทคนิค

ป้อนข้อมูล	พิสัย	3 เฟส 320V-440V, เฟสเดียว 187V-255V (ปรับแต่งได้) ความจุ: 10-3000kVA
	ความถี่	40เฮิร์ต-70เฮิร์ต
เอาท์พุต	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	LN:220V,L-L380V,(ตั้งค่าได้ เช่น:400V)
	ความแม่นยำของเอาต์พุต	380Vac ± 1-1.5%
	ช่วงเอาท์พุท	ตั้งค่าได้ 380Vac+/-10%(ผ่านหน้าจอสัมผัส)
	การตอบสนอง	38ms
	ทีเอชดี	โดยไม่มีการบิดเบือนเพิ่มเติม
	ประสิทธิภาพ	≥99%
	ระดับความไม่สมดุล	ภายใน 2% (ฟังก์ชันปรับสมดุลอัตโนมัติ)
	ความล่าช้าในการส่งออก	เอาต์พุตหลังจากการควบคุม (ป้องกันโหลดที่สมบูรณ์แบบจากแรงกระแทกของแรงดันไฟฟ้า)
การป้องกัน	แรงดันไฟฟ้าเกิน	เอาต์พุต LN มากกว่า 10% (245V) ถ่ายโอนไปยังบายพาสอย่างต่อเนื่องพร้อมสัญญาณเตือนแรงดันไฟฟ้าเอาต์พุตผิดพลาด
	ภายใต้แรงดันไฟฟ้า	เอาต์พุต LN ต่ำกว่า 10% (245V) การถ่ายโอนไปยังบายพาสอย่างต่อเนื่องพร้อมสัญญาณเตือนแรงดันไฟฟ้าเอาต์พุตผิดพลาด
	ลำดับเฟส	ตรวจจับอัตโนมัติ: ข้อผิดพลาดของเฟส การสูญเสียเฟส และการย้อนกลับของเฟส พร้อมสัญญาณเตือนให้ปิดเอาต์พุต
	โอเวอร์โหลด	การตรวจจับทางอิเล็กทรอนิกส์ภายในสามนาทีเพื่อปิดการโอเวอร์โหลดและถ่ายโอนไปยังบายพาส
	กระแสเกิน	การตรวจจับทางอิเล็กทรอนิกส์และการป้องกัน MCCB
	ลัดวงจร	การตรวจจับทางอิเล็กทรอนิกส์และการป้องกัน MCCB
	บายพาส	บายพาสอัตโนมัติอย่างต่อเนื่อง
แสดง	ภาษา	ภาษาอังกฤษและภาษาจีน
	สถานะการทำงาน	รัฐควบคุม / รัฐหลัก
	จอแอลซีดีระบบสัมผัส	แรงดันไฟฟ้าขาเข้าและขาออก, กระแสไฟขาออก, ตัวประกอบกำลัง, กำลังปรากฏ, กำลังไฟฟ้าที่ใช้งาน, กำลังไฟฟ้ารีแอกทีฟ, ความถี่, อัตราโหลด, อุณหภูมิ, บันทึกเวลาทำงาน, บันทึกข้อผิดพลาด, บันทึกกำลัง, บันทึกการทำงาน; พลังงานสะสมที่ทำงานอยู่ (Kwh) พลังงานปฏิกิริยา (Kvarh) เป็นต้น
ความปลอดภัย		การไหลหลักตรงผ่าน การบิดเบือนรูปคลื่นแบบไม่ต่อเนื่อง การสลับบายพาสอย่างต่อเนื่อง
ฉลาด		ควบคุม DSP, บันทึกเหตุการณ์, การตั้งค่าหน้าจอสัมผัส, สถิติการวัดทางไกลระยะไกล, สวิตช์เวลา
ความน่าเชื่อถือ		ปราศจากน้ำมัน การเสียดสีที่ไม่ใช้กลไก แปรงที่ไม่ใช่คาร์บอน พัดลมอากาศในตัวสำหรับการระบายความร้อนของหม้อแปลง
ประหยัดพลังงาน		สูงกว่า 99%
โอเวอร์โหลด		5 ครั้ง 1 วินาที
การสื่อสาร		ตัวเลือก Rs232,485

คุณสมบัติ:

ตอบสนองรวดเร็ว

การได้มาซึ่ง AD ความเร็วสูง 12 บิตพร้อม 64 จุดต่อรอบ, การประมวลผลดิจิตอลชิปตัวเดียว, การชดเชยที่รวดเร็วของโมดูลอิเล็กทรอนิกส์

บำรุงรักษาง่าย

วิธีการปรับตั้งได้

การปรับแบบสม่ำเสมอ : AD จะสุ่มตัวอย่างค่าเฉลี่ยที่มีประสิทธิผลของแรงดันไฟฟ้าสามเฟสของ A, B และ C ไปพร้อมๆ กัน จากนี้ CPU จะส่งคำสั่งเพื่อชดเชย ซึ่งจะช่วยลดระดับความไม่สมดุลของสามเฟสได้อย่างมีประสิทธิภาพ

การปรับแยกกัน : แรงดันไฟฟ้าสามเฟสจะถูกปรับแยกกันเพื่อให้มั่นใจว่าแต่ละช่วงความแม่นยำเหมาะสมเป็นพิเศษสำหรับโหลดแบบเส้นเดียว

การวัดขั้นสูง

การได้มาซึ่ง AD 12 บิต, ชิปตัวเดียวที่ทำไฟล์ดิจิตอลและการคำนวณมูลค่าที่มีประสิทธิภาพ

การควบคุมที่แม่นยำ

การผสมผสานที่ลงตัวระหว่างอุปกรณ์ลอจิกที่ตั้งโปรแกรมได้ขนาดใหญ่และไมโครคอนโทรลเลอร์

ไม่ใช่ THD

การสลับสวิตช์แบบ Zero-crossing, ความถี่ร่วม, หลักการชดเชยการซ้อนทับของคลื่นเฟสล็อคแบบไซน์

การรบกวนต่อต้านฮาร์มอนิก

การตรวจจับแรงดันไฟฟ้า True RMS

ประยุกต์กว้าง

เหมาะสำหรับโหลดตัวต้านทาน ตัวเก็บประจุ และอุปนัยเป็นต้น

สตาร์ทแบบนุ่มนวล

เอาต์พุตหลังจากฟังก์ชันเสถียร

การป้องกันที่ครอบคลุม

เมื่อเกิดแรงดันไฟฟ้าเกินหรือแรงดันต่ำ จะสามารถป้องกันและถ่ายโอนไปยังบายพาสโดยอัตโนมัติภายใน 1 วินาที พร้อมการสูญเสียเฟสที่สมบูรณ์แบบ การป้องกันไฟฟ้าลัดวงจรเกิน และฟังก์ชันสัญญาณเตือนด้วยเสียงและแสงหลังจากเกิดข้อผิดพลาด

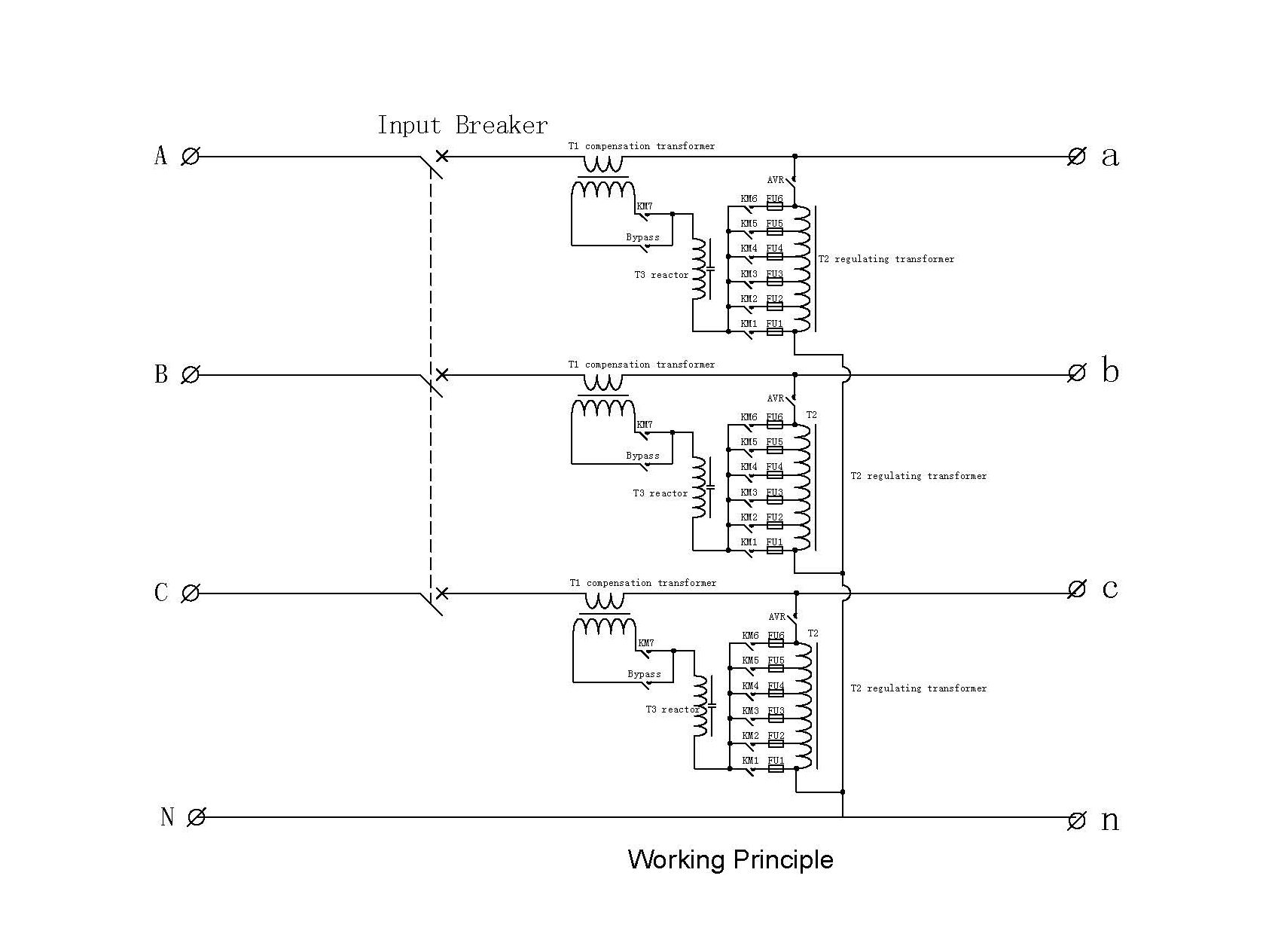

หลักการทำงาน
