Kapazitive Leistungsfaktorkorrektur für 1-35KV/50 (60) Hz-System
HVCA-6-1800/300+600+900
Innen-/ Außenbereich
Sanhe
| PDF -Export | |
Das automatische Kompensationsgerät von Hochspannungsreaktiven wird im Verteilungsnetzwerk für Strom-, Industrie- und Bergbauunternehmen häufig verwendet. Um den Leistungsfaktor zu verbessern, den Leitungsverlust zu reduzieren und die Spannungsqualität des Systems gemäß der Nachfrage von Blindleistung zu verbessern, wird die synthetisch automatische Steuerung der Reaktivleistung und der Spannung durch Einstellen des Kondensatorgruppenmodus, der automatische Schaltungskondensator der Kompensation und die Regulierung des Veränderungsveränderungsverwalters, realisiert.
Besonderheit:
Ausgestattet mit High-Tech-Leistungsfaktor-Controller, um die Reaktivleistung zu erfassen und schließlich ein Ein- und Ausschalten in Mindestzeiten zu schalten. Der Controller kann ferngesteuert werden, indem sich eine Verbindung mit dem Computer verbindet. Die Parameter können per Kommunikationsport (485) auf Computer übertragen werden.
Optimierung und Übereinstimmung der Kondensatorgruppen- und Reaktorparameter, die das Phänomen des Inschusses und der hohen Harmonischen effektiv unterdrücken können.
Einführung eines speziellen Vakuum -Schütze über Schaltkondensatorschritte, geeignet für häufiges Schalten, ohne Rücktritt, ohne Sprung.
Der Auswurf von Sicherungs- und Relaisschutz, Schutz der Überspannung, unter Spannung, über Strom, sofort Strom, offene Deltaspannung und Fehlerverriegelung, die einen sicheren Betrieb des Geräts gewährleisten.
Ausgestattet mit Hochspannungsanzeigevorrichtung, Magnetschloss und Beobachtungsfenster. Erzwingen Sie die Verriegelungsfunktion, um den Bediener sicher zu halten.
Standards:
IEC 60871-1: 2014
GB/T 11024.1-2019
GB 50227-2017
GB/T 30841-2014
DL/T 604-2009
Q/RCSW 002-2005

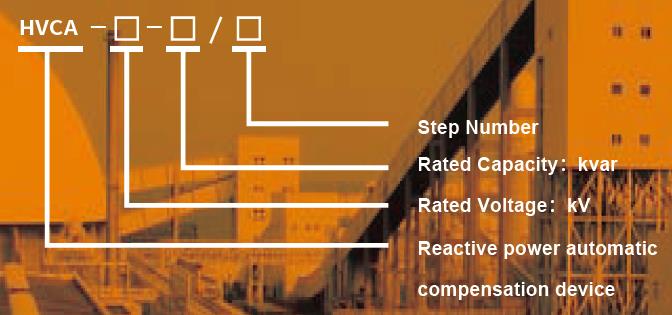

Modellhandbuch

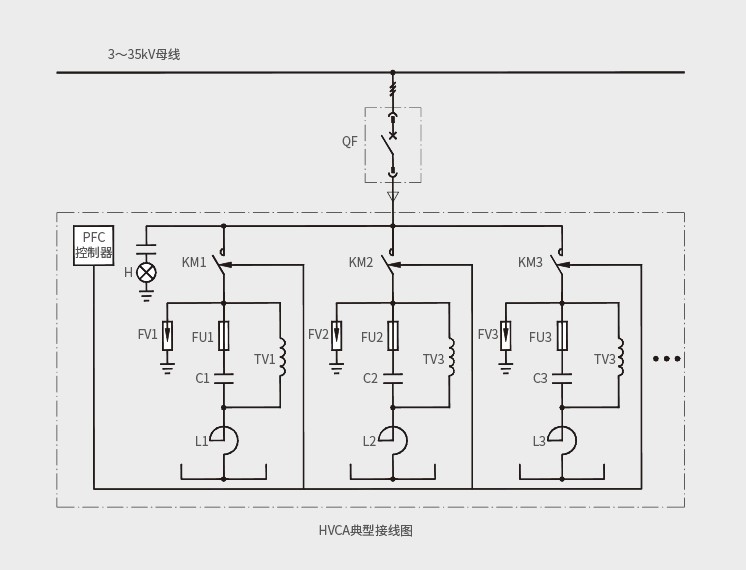

Primärdiagramm
Modellauswahlhandbuch
Bitte geben Sie die Nennspannung, die Kapazität der Ausrüstung und ihre Gruppe an, was ist Ihre besondere Anforderung?
Die automatische Kompensationsausrüstung von HVCA ist nahezu Schranktyp, der im Kondensatorraum und im Stromverteilungsraum festgelegt werden kann.
Die Lösung der Gerätekapazität sollte die Reaktanzrate, Kondensatorschritte und Systeme mit kurzer Zeitverkleidung in Betracht ziehen, um eine Systemresonanz zu vermeiden.
Wenn die Nennspannung der Kondensator höher als die Bushaltestellenspannung ist oder mit Serienreaktoren ausgestattet ist, sollten wir die Ausgangskapazität und die verstrebte Kapazität berechnen.
Die Konfiguration und Größe kann nach den Anforderungen des Kunden angepasst werden.
Beispiel:
Das System bewertete Spannung: 6kV Bedarf: 1800kVar -Kompensationskapazität
Erfordernis: 6% Reaktor, der das 5 -fache oder über Harmoniker deaktivieren und den Inschubstrom begrenzen kann.
Unsere Lösung: HVCA-6-1800/300+600+900 Reaktive Stromvergütungsgeräte. Die Gruppe ist 1: 2: 3, was eine Entschädigung von 6 Schritten realisieren kann. Es sind drei Schränke kombiniert, insgesamt 3600x1600x2500 mm.
FQA
F: Warum wählen wir den Automatischen Kompensator für HVCA -Reaktive?
A: HVC ist automatischer Kondensator, der für die intelligente Lastanwendung ausgelegt war.
