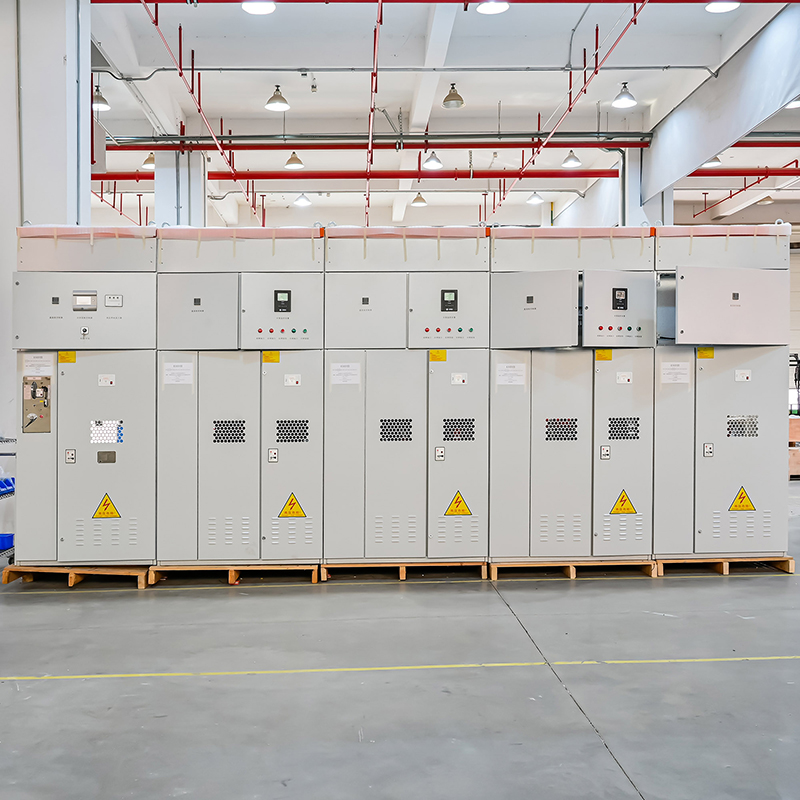

Corrección del factor de potencia capacitiva para el sistema de 1-35kV/50 (60) Hz
HVCA-6-1800/300+600+900
Interior/ exterior
Sane
| Exportación de PDF | |
El dispositivo de compensación automática de potencia reactiva de alto voltaje se usa ampliamente en la red de distribución de empresas industriales y mineras. Para mejorar el factor de potencia, reducir la pérdida de línea y mejorar la calidad del voltaje del sistema, de acuerdo con la demanda de la potencia reactiva, se da cuenta del control sintéticamente automático de la potencia y el voltaje reactivos mediante la configuración del modo de grupo de condensadores, cambiando automáticamente al condensador de compensación y regula el transformador de cambio de toque encendido.
Característica:
Equipado con controlador de factor de potencia de alta tecnología para detectar la potencia reactiva y finalmente para encender/apagar en tiempos mínimos. El controlador se puede controlar a distancia conectándose con la computadora. Los parámetros se pueden transferir a la computadora por puerto de comunicación (485).
Optimización y coincidencia del grupo de condensadores y parámetros del reactor, que pueden suprimir efectivamente el fenómeno incrustante y el alto armónico.
Adoptar contactor de vacío especial de los pasos del condensador de conmutación, adecuado para cambiar con frecuencia, sin renuncia, sin rebotar.
El fusible de expulsión y la protección del relé, la protección de la sobretensión, bajo voltaje, sobre corriente, corriente instantánea, voltaje delta abierto y bloqueo de fallas, lo que garantiza un funcionamiento seguro del dispositivo.
Equipado con dispositivo de pantalla de alto voltaje, bloqueo magnético y ventana de observación. Forzar la función de bloqueo para mantener el operador seguro.
Normas:
IEC 60871-1: 2014
GB/T 11024.1-2019
GB 50227-2017
GB/T 30841-2014
DL/T 604-2009
Q/RCSW 002-2005
Guía modelo
Diagrama primario
Guía de selección de modelos
Especifique el voltaje nominal, la capacidad del equipo y su grupo, ¿cuál es su requisito especial?
El equipo de compensación automática de HVCA es casi de tipo gabinete, que se puede fijar en la sala del condensador, sala de distribución de energía.
La solución de la capacidad del equipo debe considerar la velocidad de reactancia, los pasos del condensador y la relación del condensador de cortocircuito del sistema para evitar la resonancia del sistema.
Si el voltaje nominal del condensador es más alto que el voltaje de la barra del bus o equipado con reactores en serie, debemos calcular la capacidad de salida y la capacidad rogada.
La configuración y el tamaño se pueden personalizar según el requisito del cliente.
Ejemplo:
El voltaje nominal del sistema: 6kV Demanda: 1800kVar Capacidad de compensación
Requerir: Reactor del 6% que puede desanimarse 5 veces o por encima del armónico y limitar la corriente de entrada.
Nuestra solución: HVCA-6-1800/300+600+900 Equipo de compensación automática de potencia reactiva. Su grupo es 1: 2: 3, que puede realizar una compensación de 6 pasos. Son tres gabinetes combinados, tamaño total 3600x1600x2500 mm.
FQA
P: ¿Por qué elegimos el compensador automático de potencia reactiva HVCA?
R: HVC es un condensador de tipo automático que fue diseñado para una aplicación de carga inteligente.
