Filtro de onda sinusoidal serie SWFSH

Introducción del producto

El filtro sinusoidal se utiliza principalmente para resolver el problema de armónicos en el extremo de salida del VFD. Convierte la onda PWM del motor en una onda sinusoidal suave con bajo voltaje de ondulación residual, evita daños al aislamiento del devanado del motor, reduce el fenómeno de la capacitancia distribuida y la resonancia de la inductancia distribuida causada por la longitud del cable y reduce el ruido audible del motor. Al mismo tiempo, puede realizar la transmisión de larga distancia de VFD.

Característica

1. Un circuito de filtro de potencia LC con:

    Un reactor trifásico

    Condensadores de alta resistencia y clasificación armónica

    Terminales de compresión para facilidad e integridad de todo el cableado de alimentación.

    Los interruptores térmicos en el reactor son opcionales.

    Adecuado para todas las longitudes de cable que se extienden hasta 3000 pies

2. Se utiliza material aislante de grado H de alto rendimiento.

3. Soporta choques de voltaje Dv/Dt extremadamente altos.

4. La pérdida de producto es pequeña y el ruido audible es pequeño.

5. Fuerte capacidad antielectromagnética, capacidad de sobrecarga en poco tiempo.

6. Mejora de la calidad de la energía, contenido de distorsión de voltaje armónico reducido al 5%

Descripción del Producto

SWFSH es un filtro de onda sinusoidal de paso bajo trifásico diseñado y desarrollado para entregar energía condicionada a cargas de motor impulsadas por variadores PWM con frecuencias de conmutación de 2 kHz a 16 kHz. Cualquier parámetro de control del variador que tenga el efecto de reducir la frecuencia portadora o de conmutación por debajo de 2 kHz en cualquier momento debe desactivarse. Algunos parámetros de accionamiento o modos de funcionamiento de onda sinusoidal o modo de cable largo pueden tener este efecto. Este filtro es adecuado para variadores VFD configurados únicamente en modos voltios por Hz. Disponible para sistemas de voltaje trifásico de hasta 460/480 voltios, el SWFSH es un filtro LC pasivo conectado en serie con los terminales de salida del variador de frecuencia. Este diseño elimina la distorsión de la frecuencia portadora de la forma de onda del voltaje de salida, lo que da como resultado un perfil de voltaje de onda sinusoidal casi pura.

El filtro de onda sinusoidal SWFSH reduce los efectos del fenómeno de onda reflejada (dV/dt),

lo que puede provocar calentamiento del motor, daños en el aislamiento y ruido audible excesivo. la reduccion

de corrientes de salida VFD de alta frecuencia extiende la vida útil de motores y transformadores y elimina

la necesidad de cables de motor especiales. El SWFSH reduce los problemas de falla a tierra del VFD y

Interferencia de ruido en las señales del transductor causada por corrientes armónicas parásitas de alta frecuencia.

Selección de modelo

Número de modelo	VFD caballos de fuerza	VFD kilovatios	Clasificación actual (amperios)	Tamaño (Ancho x Fondo x Alto)
SWFSH-9/0.48	5	3.7285	9	500x400x1000
SWFSH-12/0.48	7.5	5.59275	12	500x400x1000
SWFSH-16/0.48	10	7.457	16	500x400x1000
SWFSH-23/0.48	15	11.1855	23	500x400x1000
SWFSH-30/0.48	20	14.914	30	500x400x1000
SWFSH-35/0.48	25	18.6425	35	500x400x1000
SWFSH-45/0.48	30	22.371	45	500x400x1000
SWFSH-55/0.48	40	29.828	65	500x400x1000
SWFSH-65/0.48	50	37.285	65	500x400x1000
SWFSH-80/0.48	60	44.742	80	600x600x1250
SWFSH-110/0.48	75	55.9275	110	600x600x1250
SWFSH-130/0.48	100	74.57	130	800x800x1500
SWFSH-160/0.48	125	93.2125	160	800x800x1500
SWFSH-200/0.48	150	111.855	200	800x800x1500
SWFSH-250/0.48	200	149.14	250	800x800x1500
SWFSH-305/0.48	250	186.425	305	800x800x1500
SWFSH-362/0.48	300	223.71	362	800x800x1500
SWFSH-420/0.48	350	260.995	420	800x800x1500
SWFSH-480/0.48	400	298.28	480	800x800x1500
SWFSH-540/0.48	450	335.565	540	800x800x1500
SWFSH-600/0.48	500	372.85	600	800x800x1500
SWFSH-750/0.48	600	447.42	750	800x800x1500

Parámetro

Calificaciones actuales

240 V: 5 – 248 amperios

480 V: 5 – 1080 amperios

600 V: 8 – 500 amperios

Corriente de sobrecarga intermitente del 150% durante 1 minuto de cada 60 minutos

Voltaje de salida del VFD

240 V, 480 V y 600 V, trifásico, a frecuencia base fundamental configurada en voltios por Hz

Frecuencia de salida VFD hasta 65 Hz

Frecuencia portadora VFD 2 kHz a 16 kHz

Rendimiento del filtro

Voltaje máximo máximo de la forma de onda de salida

Modelos de 480 V: 815 V,

Modelos de 600 V: 1.018 V

Máximo dV/dt de forma de onda de salida

Modelos de 480 V: 5 V/μs;

Modelos de 600 V: 6 V/μs

Condiciones ambientales

Elevación máxima

6600 pies (2000 m), se requiere reducción de potencia para operar por encima de este nivel

Rango de temperatura ambiente de funcionamiento

-30°C (-22°F) a 40°C (104°F)

Disposiciones de refrigeración necesarias para el funcionamiento por encima de esta temperatura.

Rango de temperatura ambiente de almacenamiento

-40 °C (-40 °F) a 50 °C (122 °F)

Humedad máxima 95%, sin condensación

Normas Técnicas de Referencia

GB/T 15576-2020

GB/T 12326-2008

GBT 12747.1-2017

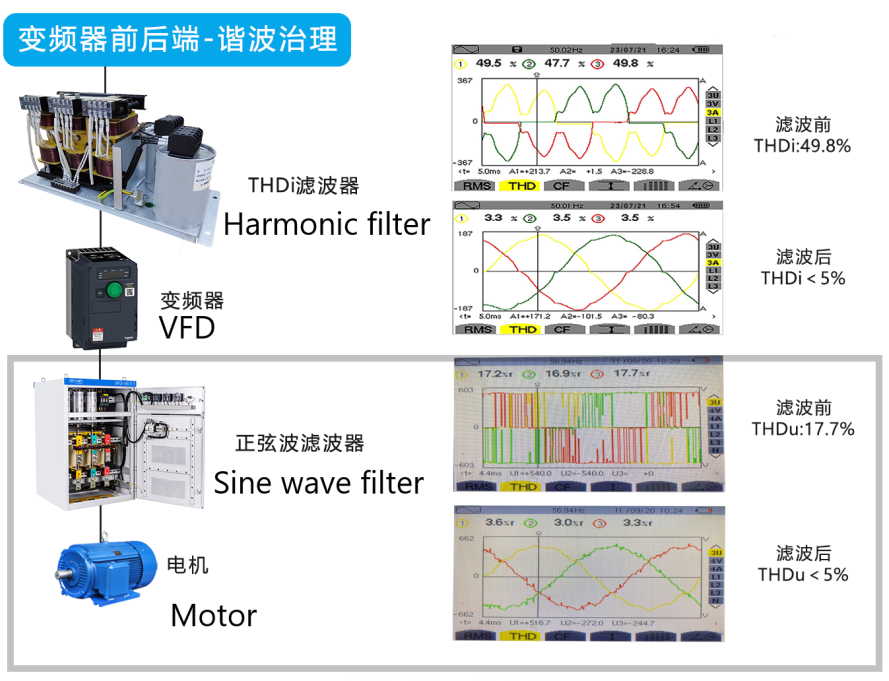

Filtro de onda sinusoidal eficaz

Guía de pedidos

Potencia de especificación VFD coincidente

Frecuencia de conmutación de VFD

Las condiciones de suministro de energía deben ser: desequilibrio <1%, THDv <2%

Altitud: <2000 m; La reducción de capacidad es superior a 2000 m.

Temperatura ambiente: -20~+50°C
