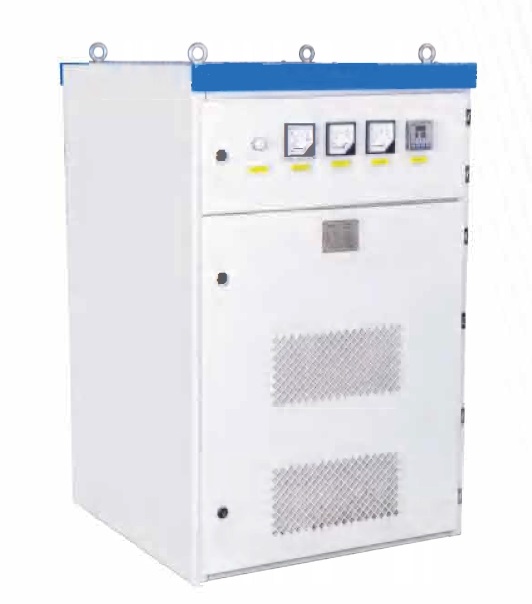

Chuyển đổi sóng PWM thành sóng hình sin (động cơ bảo vệ, máy biến áp, v.v.)
SWFSH-9/0,48
Phía đầu ra của VFD
SanhE
|
Xuất khẩu pdf |
|
Bộ lọc hình sin chủ yếu được sử dụng để giải quyết vấn đề hài hòa ở đầu đầu ra của VFD. Nó chuyển đổi sóng PWM của động cơ thành sóng hình sin nhẵn với điện áp gợn dư thấp, ngăn ngừa thiệt hại cho cách điện cuộn dây của động cơ, làm giảm hiện tượng điện dung phân tán và cộng hưởng độ tự cảm phân tán do chiều dài cáp và làm giảm nhiễu âm thanh của động cơ. Đồng thời, nó có thể nhận ra việc truyền VFD đường dài.
Tính năng
1. Một mạch lọc nguồn LC với:
Một lò phản ứng 3 pha
Tăng cường lực cao, tụ điện được xếp hạng hài hòa
Các thiết bị đầu cuối nén để dễ dàng và toàn vẹn của tất cả hệ thống dây điện
Công tắc nhiệt trên lò phản ứng là tùy chọn
Thích hợp cho tất cả các độ dài chì kéo dài tới 3.000 feet
2. Vật liệu cách nhiệt cấp H hiệu suất cao được sử dụng.
3. Chịu sốc điện áp DV/DT cực kỳ cao.
4. Mất sản phẩm là nhỏ, tiếng ồn âm thanh là nhỏ.
5. Khả năng chống điện từ mạnh, khả năng quá tải thời gian ngắn.
6. Cải thiện chất lượng công suất, hàm lượng biến dạng điện áp hài được giảm xuống còn 5%
Mô tả sản phẩm
SWFSH là bộ lọc sóng hình sin thấp 3 pha được thiết kế và phát triển để cung cấp năng lượng có điều kiện cho tải động cơ được điều khiển bởi các ổ đĩa PWM với tần số chuyển đổi từ 2 kHz đến 16 kHz. Bất kỳ tham số điều khiển ổ đĩa nào có tác dụng giảm tần số sóng mang hoặc chuyển đổi dưới 2 kHz bất cứ lúc nào phải được vô hiệu hóa. Một số thông số ổ đĩa Sin hoặc Chế độ dẫn dài hoặc chế độ vận hành có thể có hiệu ứng này. Bộ lọc này phù hợp cho các ổ đĩa VFD được cấu hình theo vôn chỉ trên các chế độ Hz. Có sẵn cho các hệ thống điện áp ba pha lên tới 460/480 volt, SWFSH là bộ lọc LC thụ động được kết nối nối tiếp với các đầu ra của ổ đĩa tần số biến. Thiết kế này loại bỏ biến dạng tần số sóng mang khỏi dạng sóng điện áp đầu ra dẫn đến cấu hình điện áp sóng hình sin gần như tinh khiết.
Bộ lọc sóng hình sin SWFSH làm giảm tác động của hiện tượng sóng phản xạ (DV/DT),
có thể gây ra sưởi ấm động cơ, thiệt hại cách nhiệt và tiếng ồn quá mức. Giảm
dòng điện VFD tần số cao kéo dài tuổi thọ của động cơ và máy biến áp và loại bỏ
Sự cần thiết cho cáp động cơ đặc biệt. SWFSH làm giảm các vấn đề lỗi trên mặt đất VFD và
Giao thoa nhiễu trong tín hiệu đầu dò gây ra bởi dòng điều hòa tần số cao đi lạc.
Lựa chọn mô hình
Số mô hình |
VFD HP |
VFD KW |
Xếp hạng hiện tại (AMP) |
Kích thước (WXDXH) |
SWFSH-9/0,48 |
5 |
3.7285 |
9 |
500x400x1000 |
SWFSH-12/0,48 |
7.5 |
5.59275 |
12 |
500x400x1000 |
SWFSH-16/0,48 |
10 |
7.457 |
16 |
500x400x1000 |
SWFSH-23/0,48 |
15 |
11.1855 |
23 |
500x400x1000 |
SWFSH-30/0,48 |
20 |
14.914 |
30 |
500x400x1000 |
SWFSH-35/0,48 |
25 |
18.6425 |
35 |
500x400x1000 |
SWFSH-45/0,48 |
30 |
22.371 |
45 |
500x400x1000 |
SWFSH-55/0,48 |
40 |
29.828 |
65 |
500x400x1000 |
SWFSH-65/0,48 |
50 |
37.285 |
65 |
500x400x1000 |
SWFSH-80/0,48 |
60 |
44.742 |
80 |
600x600x1250 |
SWFSH-110/0,48 |
75 |
55.9275 |
110 |
600x600x1250 |
SWFSH-130/0,48 |
100 |
74.57 |
130 |
800x800x1500 |
SWFSH-160/0,48 |
125 |
93.2125 |
160 |
800x800x1500 |
SWFSH-200/0,48 |
150 |
111.855 |
200 |
800x800x1500 |
SWFSH-250/0,48 |
200 |
149.14 |
250 |
800x800x1500 |
SWFSH-305/0,48 |
250 |
186.425 |
305 |
800x800x1500 |
SWFSH-362/0,48 |
300 |
223.71 |
362 |
800x800x1500 |
SWFSH-420/0,48 |
350 |
260.995 |
420 |
800x800x1500 |
SWFSH-480/0,48 |
400 |
298.28 |
480 |
800x800x1500 |
SWFSH-540/0.48 |
450 |
335.565 |
540 |
800x800x1500 |
SWFSH-600/0,48 |
500 |
372.85 |
600 |
800x800x1500 |
SWFSH-750/0,48 |
600 |
447.42 |
750 |
800x800x1500 |
Tham số
Xếp hạng hiện tại |
240 V: 5 - 248 amps |
480 V: 5 - 1080 amps |
600 V: 8 - 500 amps |
Hiện tại quá tải không liên tục 150% trong 1 phút trong mỗi 60 phút |
Điện áp đầu ra VFD |
240 V, 480 V và 600 V, 3 pha, ở tần số cơ bản được cấu hình thành volt mỗi Hz |
Tần số đầu ra VFD lên đến 65 Hz |
Tần số vận chuyển VFD 2 kHz đến 16 kHz |
Hiệu suất lọc |
Điện áp cực đại tối đa của dạng sóng đầu ra |
Mô hình 480 V: 815 V, |
Mô hình 600 V: 1.018 V |
DV/dt tối đa của dạng sóng đầu ra |
Mô hình 480 V: 5 V/S; |
Các mô hình 600 V: 6 V/s |
Điều kiện môi trường |
Độ cao tối đa |
6.600 feet (2.000 m), cần thiết cho hoạt động trên cấp độ này |
Phạm vi nhiệt độ hoạt động xung quanh |
-30 ° C (-22 ° F) đến 40 ° C (104 ° F) |
Quy định làm mát cần thiết cho hoạt động trên nhiệt độ này |
Phạm vi nhiệt độ lưu trữ xung quanh |
-40 ° C (-40 ° F) đến 50 ° C (122 ° F) |
Độ ẩm tối đa 95%, không phụ thuộc |
Tham khảo tiêu chuẩn kỹ thuật |
GB/T 15576-2020 |
GB/T 12326-2008 |
GBT 12747.1-2017 |
Bộ lọc sóng hình sin có hiệu lực
Hướng dẫn đặt hàng
Công suất đặc tả VFD phù hợp
Tần suất chuyển đổi của VFD
Điều kiện cung cấp điện nên là: mất cân bằng <1%, THDV <2%
Độ cao: <2000m; Việc giảm công suất lớn hơn2000m
Nhiệt độ môi trường: -20 ~+50 ° C.
