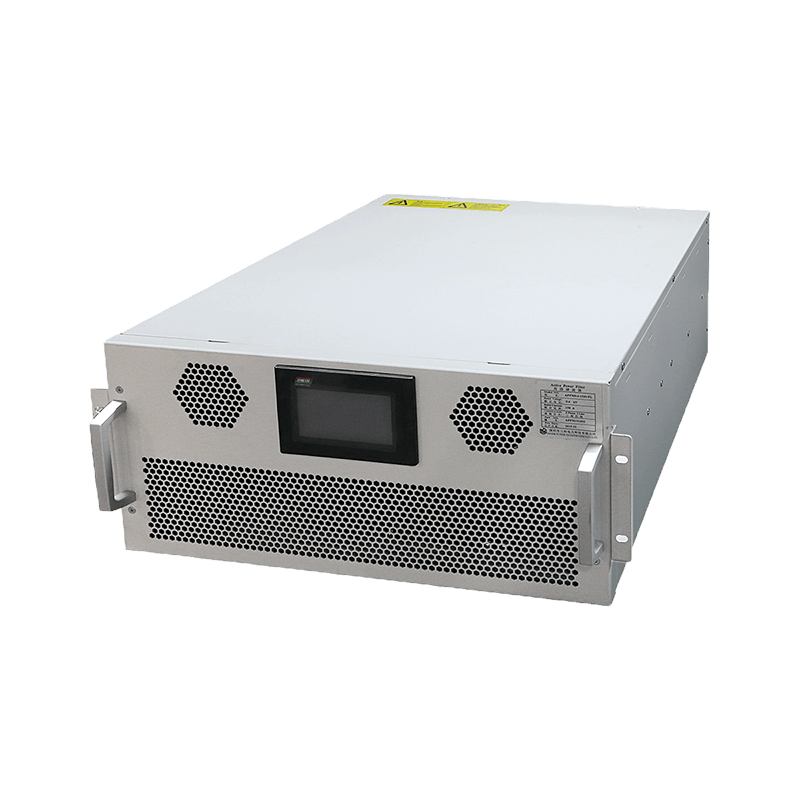

تصفية التيار التوافقي 2-51 لثلاثة مرحلة 208-690V/50 (60) هرتز نظام مع أخذ عينات من 35 ~ 150A تصنيف CT من الشبكة أو جانب الأحمال.
APFM-0.4-50A (B)/T (F) L.
مثبتة على الحائط وتثبيتها على الرف
سانهي
| تصدير PDF | |
معلومات محددة:
مرشح الطاقة النشط (APF) هو مرشح الحالي التوافقي. يمكنه اكتشاف تيار أخذ العينات من خلال المحول الحالي ، ويحسب من خلال خوارزمية التحكم التكيفي الداخلي ثم يرسل إشارة PWM إلى IGBT الداخلي للتحكم في المحول لتوليد تيار توافقي إلى الشبكة ، مقارنة بالتيار التوافقي الفعلي ، والذي له نفس الحجم ولكن في الاتجاه.
ميزة:
اعتماد أحدث تقنية IGBT مع تردد التبديل العالي يصل إلى 20 كيلو هرتز
الاستجابات السريعة والخسائر الحرارية والكهربائية في الطاقة الكهربائية
تتحكم معالجات DSP+FPGA بسرعة في النظام الأساسي.
أنظمة التحكم الرقمية الكاملة DSP ، والتي يمكن أن تستجيب على الفور لتغييرات التحميل
تصميم فسيح فريد لأفضل الإدارة الحرارية.
أفضل طوبولوجيا من أفضل ثلاثة مستويات يمكنها تعويض النهج الحالي للموجة الجيبية مقارنة مع العزف الإضافي على مستوى.
البيانات الفنية:
غرض | وصف | |
الوظيفة الرئيسية | مرشح التوافقي | تحديد التصفية من 2-51 مرة (تحت وظيفة الترشيح التوافقية فقط) بينما اختر الأولوية ، فإن التصفية التوافقية هي 2-13 |
وظيفة السيارات/الأولوية (مخصصة) | يمكن للمستخدم أيضًا تعيين وظيفة الأولوية ، بما في ذلك H+Q/Q+H/Q+H+B/H+Q+B (عامل الطاقة ، H التوافقي ، ب ، إلغاء التزام) | |
طلب | الفندق ، موقف السيارات ، محطة شاحن السيارات ، متجر Car 4S ، IDC ، المستشفى ، السكك الحديدية ، معالجة المياه وغيرها | |
كهربائي | الجهد المقنن | 208-690VAC |
الأسلاك | 3P4W/3P3W | |
تكرار | 50 (60) ± 2Hz | |
سعة | 35 ~ 150a (وفقًا لنوع SVG) | |
استهلاك الوحدة النمطية | ＜ 2kw | |
كفاءة | ما يصل إلى 97.5 ٪ | |
تبديل التردد | 20khz | |
وقت الاستجابة | وقت الاستجابة السريعة ＜ 50μs إجمالي وقت الاستجابة ＜ 5 مللي ثانية | |
نسبة CT | 150: 5 ~ 6000: 5 | |
موازي | max.5 (التخصيص مقبول) | |
المحطات | تواصل | RS485 |
بيئة | بيئة التشغيل | في الباب ، خالية من الرطوبة أو الغبار أو الغازات التآكل أو القابلة للاشتعال أو ضباب الزيت أو البخار أو تسرب الماء أو الماء المالح. |
ارتفاع | <1000m （مقبول مخصص） | |
درجة حرارة العمل | -20 ℃ ~+50 ℃ (مطلوب derating من 40 ℃ إلى 50 ℃ ، زيادة كل 1 ℃ أعلى من 40 ℃ ، derating 2 ٪ ، أعلى درجة الحرارة المسموح بها: 50 ℃) | |
رطوبة | أقل من 95 ٪ RH ، لا تكثيف | |
درجة حرارة التخزين | -20 ℃ ~+70 ℃ | |
اهتزاز | أقل من 5.9 م/S2 (0.6 جم) | |
العلبة | درجة الحماية | IP20 |
لون | 7035 رمادي (التخصيص مقبول) | |
مقاس | وفقًا لنوع APF (راجع: أبعاد APF) | |
تبريد | تبريد المروحة | |
معيار:
دليل النموذج
نموذج | السعة المقدرة (KVAR) | رينغ | تثبيت |
APFM0.4-35A (B)/T (F) L. | 35 | 3P3W/3P4W | مثبت على الحائط/ نوع الرف |
APFM0.4-50A (B)/T (F) L. | 50 | 3P3W/3P4W | مثبت على الحائط/ نوع الرف |
APFM0.4-75A (B)/T (F) L. | 75 | 3P3W/3P4W | مثبت على الحائط/ نوع الرف |
APFM0.4-100A (B)/T (F) L. | 100 | 3P3W/3P4W | مثبت على الحائط/ نوع الرف |
أبعاد APFM
(مم) | رف مثبت | مثبتة على الحائط | ||||||
35A/50A | 75A | 100A | 150A | 35A/50A | 75A | 100A | 150A | |
أ | 437 | 480 | 480 | 550 | 400 | 440 | 440 | 510 |
ب | 420 | 460 | 460 | 532 | 240 | 360 | 360 | 360 |
ج | 400 | 440 | 440 | 510 | / | / | / | / |
د | 205 | 232 | 232 | 250 | 205 | 232 | 232 | 250 |
ه | 88 | 88 | 88 | 88 | 545 | 610 | 610 | 610 |
و | 58 | 72 | 72 | 81 | 80 | 40 | 40 | 75 |
ز | 563 | 652 | 652 | 660 | 573 | 636 | 636 | 648 |
ح | 497 | 576 | 576 | 585 | 497 | 576 | 576 | 585 |
ك | 40 | 40 | 40 | 40 | / | / | / | / |
التعليمات
س: ما هي مبادئ عمل APF؟
A: 1. يمكن أن يكتشف محول التيار المحرك (CT) تيار الحمل في الوقت الفعلي.
2. يحسب DSP الداخلي وتحليل محتوى الطاقة التفاعلي للنظام.
3.Control PWM لإرسال إشارة إلى IGBT لإنشاء تيار تعويض الطاقة التفاعلي للحصول على تعويض عامل الطاقة.
س: كيف تختار رقم الطراز؟
ج: يرجى تحديد الجهد المصنوع من APF ، التردد ، 3P3W/3P4W ، السعة المقدرة ، موضع أخذ العينات CT (الشبكة أو جانب الحمل).
س: ما هي العبوة القياسية؟
ج: 1*دليل (أو دليل إلكتروني)
1*غطاء الحماية (فقط للنوع المثبت على الحائط ، غطاء 1 الوحدة 1)
س: كيفية تحضير وحدة APF/SVG قبل التثبيت؟
ج: 1. الحزمة القياسية ليست معبأة مع الكسارة والمحول الحالي. إذا لزم الأمر ، يرجى تقديم المشورة أثناء الطلب.
2. أوصى المحول الحالي من النوع المفتوح لسهولة التثبيت.
المحول الحالي من النوع المفتوح
3. يجب حماية وحدة APF بواسطة Breaker متفوقة. إذا لم يتم تثبيت Breaker ، فهذا ليس مناسبًا وحماية للتصحيح وما إلى ذلك.
