Lọc dòng điều hòa 2-51 cho hệ thống Hz ba pha 208-690V/50 (60) với lấy mẫu CT xếp hạng 35 ~ 150A từ lưới hoặc tải.

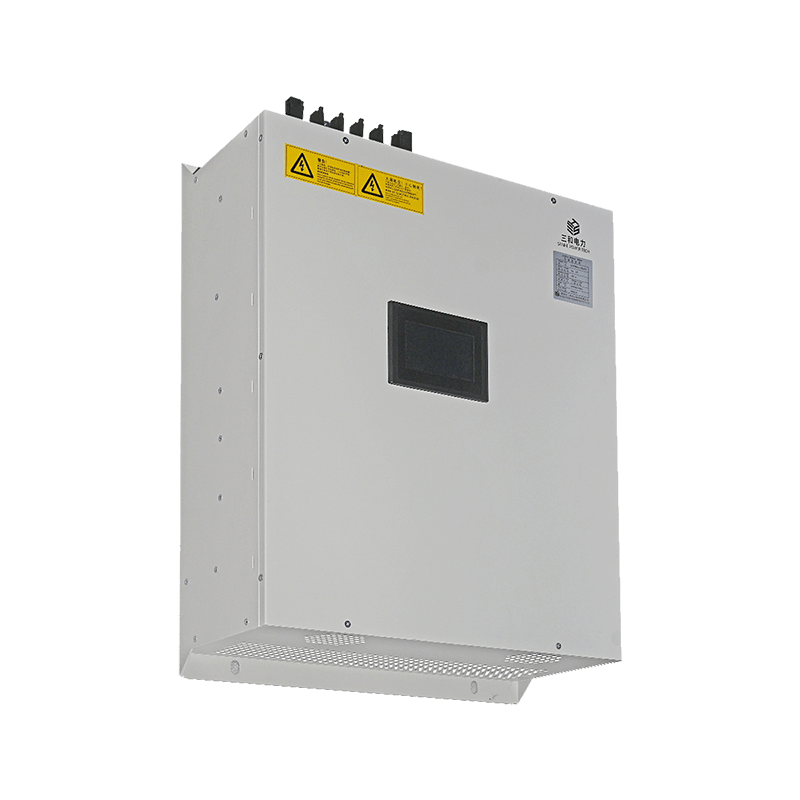

APFM-0.4-50A (b)/t (f) l
Gắn trên tường và giá treo
SanhE
| Xuất khẩu pdf | |
Thông tin cụ thể:
Bộ lọc năng lượng hoạt động (APF) là bộ lọc dòng hài tích tích cực. Nó có thể phát hiện dòng lấy mẫu thông qua máy biến áp hiện tại, tính toán thông qua thuật toán điều khiển thích ứng bên trong và sau đó gửi tín hiệu PWM đến IGBT bên trong để điều khiển bộ chuyển đổi để tạo dòng điều hòa với lưới, so với dòng sóng hài thực, có cùng kích thước nhưng ngược lại với hướng.
Tính năng:
Áp dụng công nghệ IGBT mới nhất với tần suất chuyển đổi cao lên đến 20kHz
Phản hồi nhanh chóng và tổn thất năng lượng điện và nhiệt tối thiểu
Nhanh chóng phản hồi các bộ xử lý DSP+PPGA kiểm soát nền tảng.
Các hệ thống điều khiển kỹ thuật số đầy đủ của DSP, có thể phản hồi ngay lập tức với các thay đổi tải
Thiết kế rộng rãi độc đáo để quản lý nhiệt tốt nhất.
Cấu trúc liên kết ba cấp độ tốt nhất có thể bù đắp tốt hơn cách tiếp cận hiện tại với sóng hình sin so với các biến tần hai cấp bổ sung.
Dữ liệu kỹ thuật:
Mục | Sự miêu tả | |
Chức năng chính | Bộ lọc điều hòa | Cài đặt lọc từ 2-51 lần (chỉ dưới chức năng lọc hài hòa) Trong khi chọn ưu tiên, bộ lọc hài hòa là 2-13 |
Hàm tự động/ưu tiên (tùy chỉnh) | Người dùng cũng có thể đặt chức năng ưu tiên, bao gồm H+Q/Q+H/Q+H+B/H+Q+B (Q Hệ số công suất, Lọc điều hòa H, B, Unblance) | |
Ứng dụng | Khách sạn, bãi đậu xe, trạm sạc xe hơi, cửa hàng xe 4S, IDC, bệnh viện, đường sắt, xử lý nước và tải trọng không liner khác | |
Điện | Điện áp định mức | 208-690vac |
Dây | 3P4W/3P3W | |
Tính thường xuyên | 50 (60) ± 2Hz | |
Dung tích | 35 ~ 150a (theo loại SVG) | |
Tiêu thụ mô -đun | 2kW | |
Hiệu quả | Lên đến 97,5% | |
tần số chuyển đổi | 20kHz | |
Thời gian phản hồi | Thời gian phản hồi nhanh ＜ 50μs Tổng thời gian phản hồi ＜ 5ms | |
Tỷ lệ CT | 150: 5 ~ 6000: 5 | |
Song song | Max.5 (có thể chấp nhận tùy chỉnh) | |
Thiết bị đầu cuối | Giao tiếp | RS485 |
Môi trường | Môi trường hoạt động | Trong cửa, không có độ ẩm, bụi, khí ăn mòn hoặc dễ cháy, sương mù dầu, hơi nước, rò rỉ nước hoặc nước muối. |
Độ cao | <1000m （tùy chỉnh chấp nhận được） | |
Nhiệt độ làm việc | -20 ℃ ~+50 ℃ (Derating được yêu cầu từ 40 đến 50, tăng cứ sau 1 trên 40, tăng 2%, nhiệt độ cao nhất cho phép: 50) | |
Độ ẩm | Ít hơn 95%rh, không ngưng tụ | |
Nhiệt độ lưu trữ | -20 ~+70 | |
Rung động | Dưới 5,9m/s2 (0,6g) | |
Bao vây | Bằng cấp bảo vệ | IP20 |
Màu sắc | 7035 Xám (Tùy chỉnh được chấp nhận) | |
Kích cỡ | Theo loại APF (giới thiệu: Kích thước APF) | |
Làm mát | Làm mát quạt | |
Tiêu chuẩn:

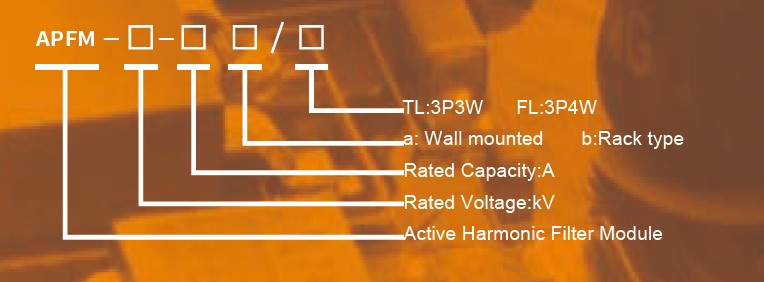

Hướng dẫn mô hình
Người mẫu | Công suất định mức (KVAR) | Vắt | Cài đặt |
APFM0.4-35a (b)/t (f) l | 35 | 3P3W/3P4W | Tường gắn/ loại giá |
APFM0.4-50A (b)/t (f) l | 50 | 3P3W/3P4W | Tường gắn/ loại giá |
APFM0.4-75a (b)/t (f) l | 75 | 3P3W/3P4W | Tường gắn/ loại giá |
APFM0.4-100a (b)/t (f) l | 100 | 3P3W/3P4W | Tường gắn/ loại giá |

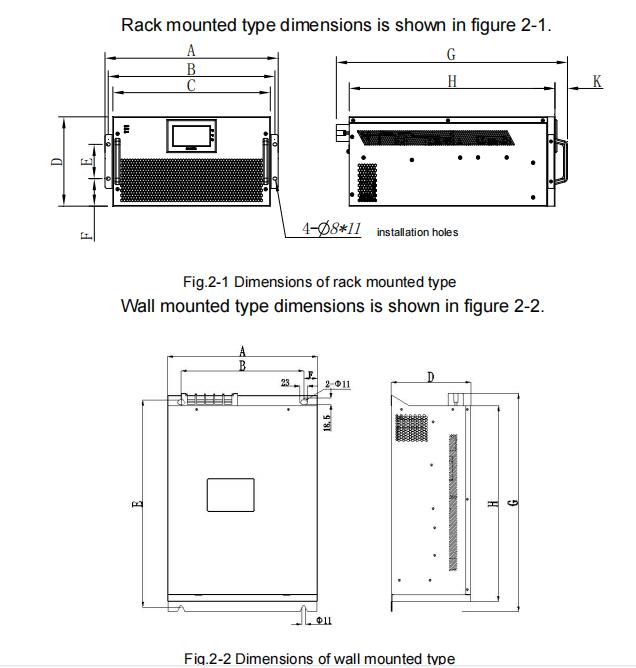

Kích thước APFM
(mm) | Giá treo | Treo tường | ||||||
35A/50A | 75a | 100a | 150a | 35A/50A | 75a | 100a | 150a | |
MỘT | 437 | 480 | 480 | 550 | 400 | 440 | 440 | 510 |
B | 420 | 460 | 460 | 532 | 240 | 360 | 360 | 360 |
C | 400 | 440 | 440 | 510 | / | / | / | / |
D | 205 | 232 | 232 | 250 | 205 | 232 | 232 | 250 |
E | 88 | 88 | 88 | 88 | 545 | 610 | 610 | 610 |
F | 58 | 72 | 72 | 81 | 80 | 40 | 40 | 75 |
G | 563 | 652 | 652 | 660 | 573 | 636 | 636 | 648 |
H | 497 | 576 | 576 | 585 | 497 | 576 | 576 | 585 |
K | 40 | 40 | 40 | 40 | / | / | / | / |
Câu hỏi thường gặp
Q: Nguyên tắc làm việc APF là gì?
Trả lời: 1. Máy biến áp dòng điện (CT) có thể phát hiện dòng tải thời gian thực.
2. DSP bên trong tính toán và phân tích hàm lượng công suất phản ứng của hệ thống.
3. PWM kiểm soát để gửi tín hiệu đến IGBT để tạo ra dòng bù công suất phản ứng để bù hệ số công suất.
Q: Làm thế nào để chọn số mô hình?
Trả lời: Vui lòng chỉ định điện áp định mức APF, tần số, 3p3W/3P4W, công suất định mức, vị trí lấy mẫu CT (bên hoặc phía tải).
Q: Bao bì tiêu chuẩn là gì?
A: 1*Hướng dẫn sử dụng (hoặc Hướng dẫn điện tử)
1*Vỏ bảo vệ (chỉ dành cho loại gắn trên tường, 1 nắp mô -đun 1)
Q: Làm thế nào để chuẩn bị mô -đun APF/SVG trước khi cài đặt?
A: 1. Gói tiêu chuẩn không được đóng gói với bộ ngắt và máy biến áp hiện tại. Nếu cần, xin vui lòng tư vấn trong khi đặt hàng.
2. Chúng tôi đề xuất biến áp dòng loại mở để cài đặt dễ dàng.
Máy biến áp dòng mở
3. Mô -đun AAPF nên được bảo vệ bởi bộ ngắt Superior. Nếu bộ ngắt không được cài đặt, nó không thuận tiện và bảo vệ để gỡ lỗi, v.v.
