Filtrando 2-51th Corrente harmônica para o sistema trifásico 208-690V/50 (60) Hz de com classificação de 35 ~ 150A de classificação CT do lado da grade ou cargas.

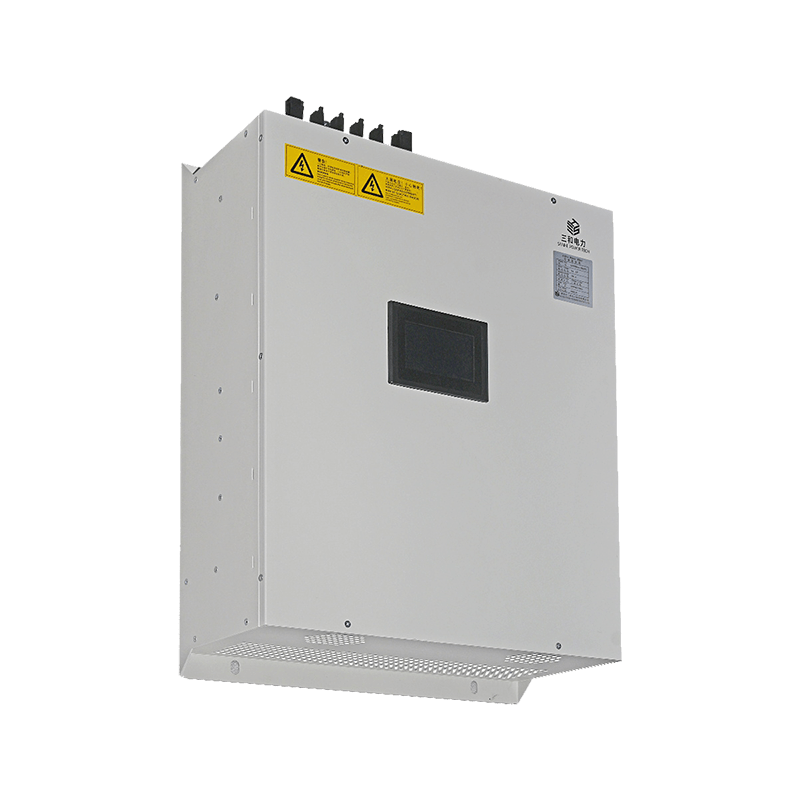

APFM-0.4-50A (B)/T (F) L.
Montado na parede e montado em rack
Sanhe
| Exportação em PDF | |
Informações específicas:
O filtro de energia ativo (APF) é ativamente filtro de corrente harmônica. Ele pode detectar a corrente de amostragem através do transformador de corrente, calcula o algoritmo de controle adaptativo interno e envia o sinal PWM para o IGBT interno para controlar o conversor para gerar uma corrente harmônica para a grade, comparando -se à corrente harmônica real, que tem o mesmo tamanho, mas oposto na direção.
Recurso:
Adote a mais recente tecnologia IGBT com uma alta frequência de comutação de até 20kHz
Respostas rápidas e perdas mínimas de energia térmica e elétrica
Respondendo rapidamente os processadores DSP+FPGA controlam a plataforma.
Sistemas de controle digital completo do DSP, que podem responder imediatamente para carregar alterações
Design espaçoso único para o melhor gerenciamento térmico.
A melhor topologia de três níveis, que pode compensar melhor a abordagem atual da onda senoidal em comparação com inversores adicionais de dois níveis.
Dados técnicos:
Item | Descrição | |
Função principal | Filtro harmônico | Configuração da filtragem de 2-51 vezes (sob a função de filtragem harmônica) Durante a escolha da prioridade, a filtragem harmônica é 2-13 |
Função automática/prioritária (personalizada) | O usuário também pode definir a função de prioridade, incluindo H+q/q+h/q+h+b/h+q+b (fator de potência q, filtragem harmônica H, b, desbloqueio) | |
Aplicativo | Hotel, estacionamento, estação de carregador de carro, loja de carros 4s, IDC, hospital, ferrovia, tratamento de água e outra carga não linear | |
Elétrica | Tensão nominal | 208-690VAC |
Fiação | 3p4w/3p3w | |
Freqüência | 50 (60) ± 2Hz | |
Capacidade | 35 ~ 150a (de acordo com o tipo SVG) | |
Consumo de módulo | ＜ 2kW | |
Eficiência | Até 97,5% | |
frequência de comutação | 20kHz | |
Tempo de resposta | Tempo de resposta rápido ＜ 50μs Tempo de resposta total ＜ 5ms | |
Razão de TC | 150: 5 ~ 6000: 5 | |
Paralelo | Max.5 (personalização aceitável) | |
Terminais | Comunicação | RS485 |
Ambiente | Ambiente operacional | Na porta, livre de umidade, poeira, gases corretos ou inflamáveis, névoa de óleo, vapor, vazamento de água ou água salgada. |
Altitude | <1000m （Acepável personalizado） | |
Temperatura de trabalho | -20 ℃ ~+50 ℃ (a derrada é necessária de 40 ℃ a 50 ℃, aumente a cada 1 ℃ acima de 40 ℃, derando 2%, a temperatura mais alta permitida: 50 ℃) | |
Umidade | Menos de 95%de RH, sem condensação | |
Temperatura de armazenamento | -20 ℃ ~+70 ℃ | |
Vibração | Menos de 5,9m/s2 (0,6g) | |
Gabinete | Grau de proteção | IP20 |
Cor | 7035 cinza (personalização aceitável) | |
Tamanho | De acordo com o tipo APF (consulte as dimensões APF) | |
Resfriamento | Resfriamento do ventilador | |
Padrão:
Guia do modelo
Modelo | Capacidade nominal (Kvar) | Torcer | Instalação |
Apfm0.4-35a (b)/t (f) l | 35 | 3p3W/3p4w | Montado de parede/ tipo de rack |
Apfm0.4-50a (b)/t (f) l | 50 | 3p3W/3p4w | Montado de parede/ tipo de rack |
APFM0.4-75A (B)/T (F) L. | 75 | 3p3W/3p4w | Montado de parede/ tipo de rack |
APFM0.4-100A (B)/T (F) L. | 100 | 3p3W/3p4w | Montado de parede/ tipo de rack |
Dimensão APFM
(mm) | Montado em rack | Montado na parede | ||||||
35a/50a | 75a | 100a | 150a | 35a/50a | 75a | 100a | 150a | |
UM | 437 | 480 | 480 | 550 | 400 | 440 | 440 | 510 |
B | 420 | 460 | 460 | 532 | 240 | 360 | 360 | 360 |
C | 400 | 440 | 440 | 510 | / | / | / | / |
D | 205 | 232 | 232 | 250 | 205 | 232 | 232 | 250 |
E | 88 | 88 | 88 | 88 | 545 | 610 | 610 | 610 |
F | 58 | 72 | 72 | 81 | 80 | 40 | 40 | 75 |
G | 563 | 652 | 652 | 660 | 573 | 636 | 636 | 648 |
H | 497 | 576 | 576 | 585 | 497 | 576 | 576 | 585 |
K | 40 | 40 | 40 | 40 | / | / | / | / |
Perguntas frequentes
P: O que são os princípios de funcionamento da APF?
R: 1. Transformador de corrente externo (CT) pode detectar corrente de carga em tempo real.
2. O DSP interno calcula e analisa o conteúdo de energia reativo do sistema.
3.Controle de PWM para enviar sinal ao IGBT para gerar corrente de compensação de energia reativa para compensação do fator de potência.
P: Como escolher o número do modelo?
R: Especifique a tensão nominal do APF, a frequência, 3p3W/3P4W, a capacidade nominal, a posição de amostragem de CT (grade ou lado da carga).
P: Qual é a embalagem padrão?
A: 1*manual (ou manual eletrônico)
1*Tampa de proteção (apenas para o tipo montado na parede, 1 tampa do módulo 1)
P: Como preparar o módulo APF/SVG antes da instalação?
A: 1. O pacote padrão não está embalado com disjuntor e transformador de corrente. Se necessário, aconselhe ao pedir.
2. Nós recomendamos o transformador de corrente de tipo aberto para facilitar a instalação.
Transformador de corrente de tipo aberto
3. Módulo APF deve ser protegido pelo disjuntor superior. Se o disjuntor não estiver instalado, não será conveniente e protetor para depuração etc.
