Bifacial High Efficiency Mono Silicon Double Glass Solar Panel Modell: SHPV-560
Dach/Land
Sanhe/andere
| PDF -Export | |
Merkmale:
Super Multi -Busbar -Tech: Optimale Lichtfänge und aktuelle Sammlung zur Optimierung der Leistung und Zuverlässigkeit der Modul.
Niedriger Deckel/LETID: Geben Sie das Modul mit heißer 2.0 -Technologie ein
Anti-PID-Leistung: Optimieren Sie den Massenproduktionsprozess und die Materialkontrolle.
Typhoon -Schutz: Windlast (2400 Pascal) und Schneelast (5400 Pascal).
Mindestens 30 Jahre Produktlebensleben,
Mehr als 10%- 30% zusätzlicher Leistungsgewinn im Vergleich zum herkömmlichen Modul
Niedrigere LCOE: hohe Strom- und 1500 -V -Systemspannung, Einsparung von BOS -Kosten
Breite spektrale Reaktion: höhere Leistung unter einem schlechten Sonnenlichtzustand wie Smog oder bewölkten Tagen
Bessere Anwendbarkeit: BIPV, vertikale Installation, Schneefield, Hochhumidenbereich, windiger und staubiger Bereich
Elektrische Spezifikation / STC / NOCT*
Testbedingung Vorderseite | STC | Noct | STC | Noct | STC | Noct | STC | Noct | STC | Noct |
Spitzenleistung （PMAX） (WP) | 560 | 421 | 565 | 425 | 570 | 429 | 575 | 432 | 580 | 436 |
MPP -Spannung （VMP） (V) | 41.95 | 39.39 | 42.14 | 39.52 | 42.29 | 39.65 | 42.44 | 39.78 | 42.59 | 39.87 |
MPP -Strom （imp） (a) | 13.35 | 10.69 | 13.41 | 10.75 | 13.48 | 10.81 | 13.55 | 10.87 | 13.62 | 10.94 |
Open Leiterspannung （voc） (v) | 50.67 | 48.13 | 50.87 | 48.32 | 51.07 | 48.51 | 51.27 | 48.7 | 51.47 | 48.89 |
Kurzschlussstrom （isc） (a) | 14.13 | 11.41 | 14.19 | 11.46 | 14.25 | 11.50 | 14.31 | 11.55 | 14.37 | 11.60 |
Moduleffizienz （%） | 21.68 | 21.87 | 22.07 | 22.26 | 22.45 | |||||
*STC: Bestrahlungsanstrahlung 1000 W/M⊃2;, Zelltemperatur 25 ° C, AM1.5
Die obigen Daten sind nur als Referenz zu
*NOCT: Bestrahlung auf dem Solarpanel = 800W/m2, Windgeschwindigkeit = 1 m/s und Umgebungstemperatur = 20 ° C.
Betriebsspezifikation
Betriebstemperatur （℃） | -40 ℃ ~+85 ℃ |
Maximale Systemspannung （V） | 1500VDC （IEC） |
Maximale Serien Sicherungsbewertung (a) | 30a |
Machtverträglichkeit | 0 ~+3%w |
Bifaciality* | 80%± 5% |
*Bifaciality = pmaxrear （stc）/pmaxfront （stc） ， Bifaciality -Toleranz: ± 5%
Temperaturkoeffizientenspezifikation
Temperaturkoeffizient von PMAX* | -0,29%/℃ |
Temperaturkoeffizient von VOC | -0,25%/℃ |
Temperaturkoeffizient von ISC | +0,045%/℃ |
Nenne Betriebszelltemperatur (NOCT) | 45 ± 2 ℃ |
*Temperaturkoeffizient von PMAX ± 0,03%/℃.
Mechanische Spezifikation
Zelltyp | N-topcon monokristalline |
Anzahl der Zellen | 144 （2*72） |
Dimension | 2278 × 1134 × 30 mm (89,69 × 44,65 × 1,18 Zoll) |
Gewicht | 32 kg (70,55 lbs) |
Vorder- /Rückglas* | 2,0 mm, Anti-Reflexionsbeschichtung/2,0 mm, hitzebestitztes Glas |
Rahmen | Anodierte Aluminiumlegierung |
Anschlussdose | IP68 （3 Dioden） |
Kabellänge* | 4,0 mm² ， 200 mm oder maßgeschneiderte Länge |
Stecker | MC4 kompatibel |
Mechanische Belastung | 5400pa |
Windlast | 2400pa |
Isolationsresistenz | ＞ 40 mΩ/m2 |
Spannung standhalten | 1500V |
*Hitze verstärktes Glas
*Die Kabellänge kann angepasst werden
Verpackungsspezifikation
Verpackungstyp | 20'GP | 40'GP | 40'HQ |
Stück/Palette | 36 | ||
Palette/Behälter | 5 | 10 | 20 |
Stück/Behälter | 175 | 350 | 720 |
Die in diesem Datenblatt enthaltenen Spezifikationen können ohne vorherige Ankündigung geändert werden.
Projekt

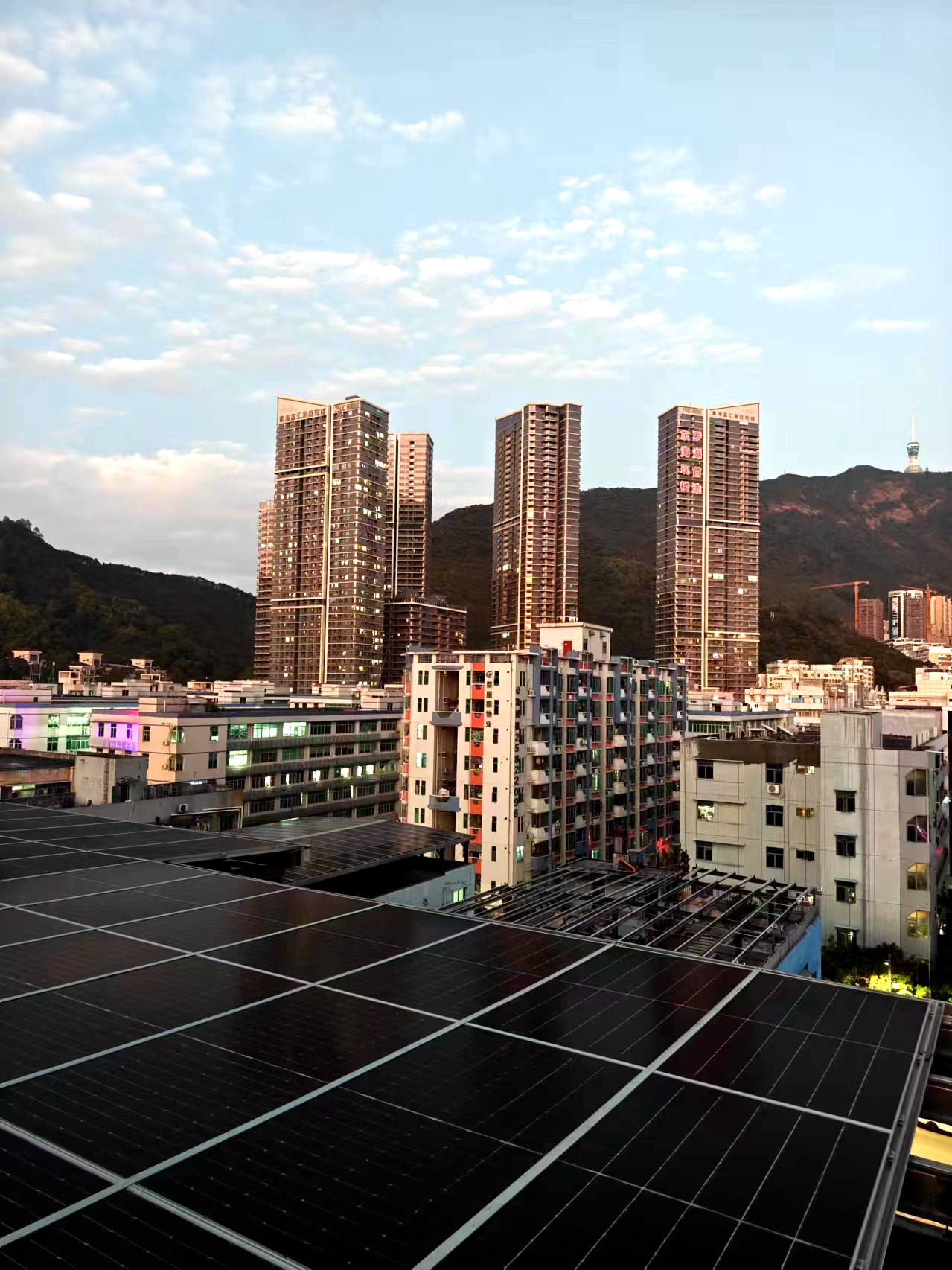

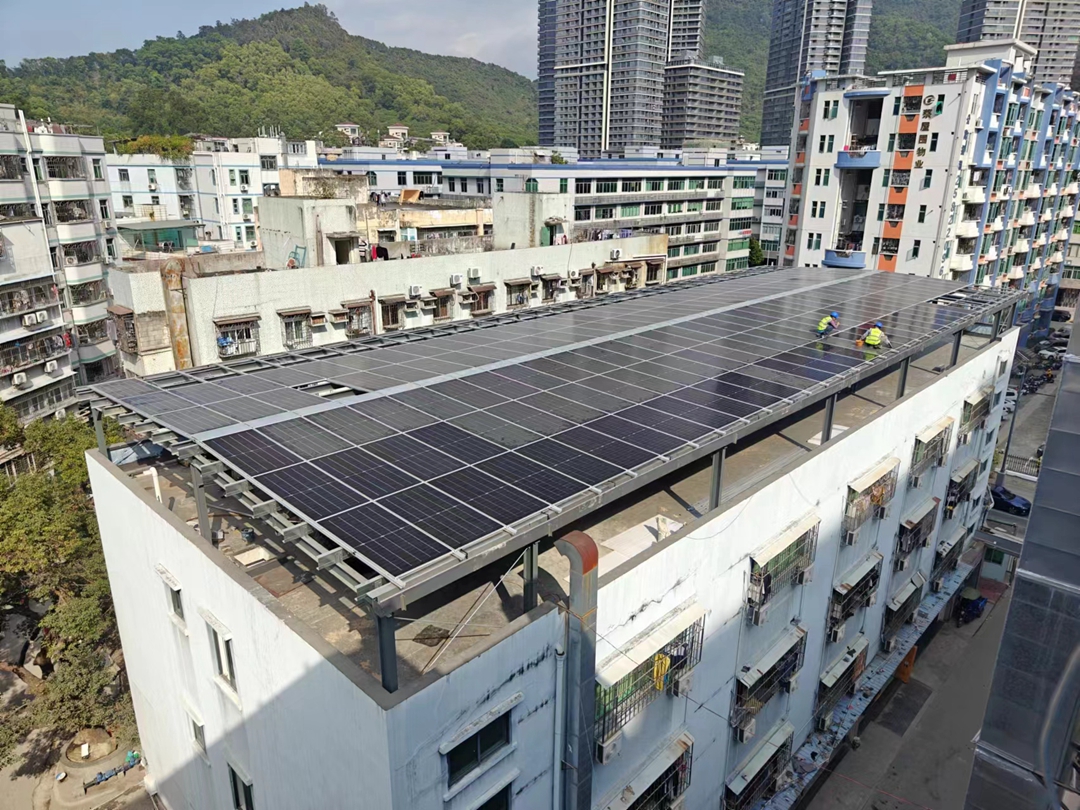

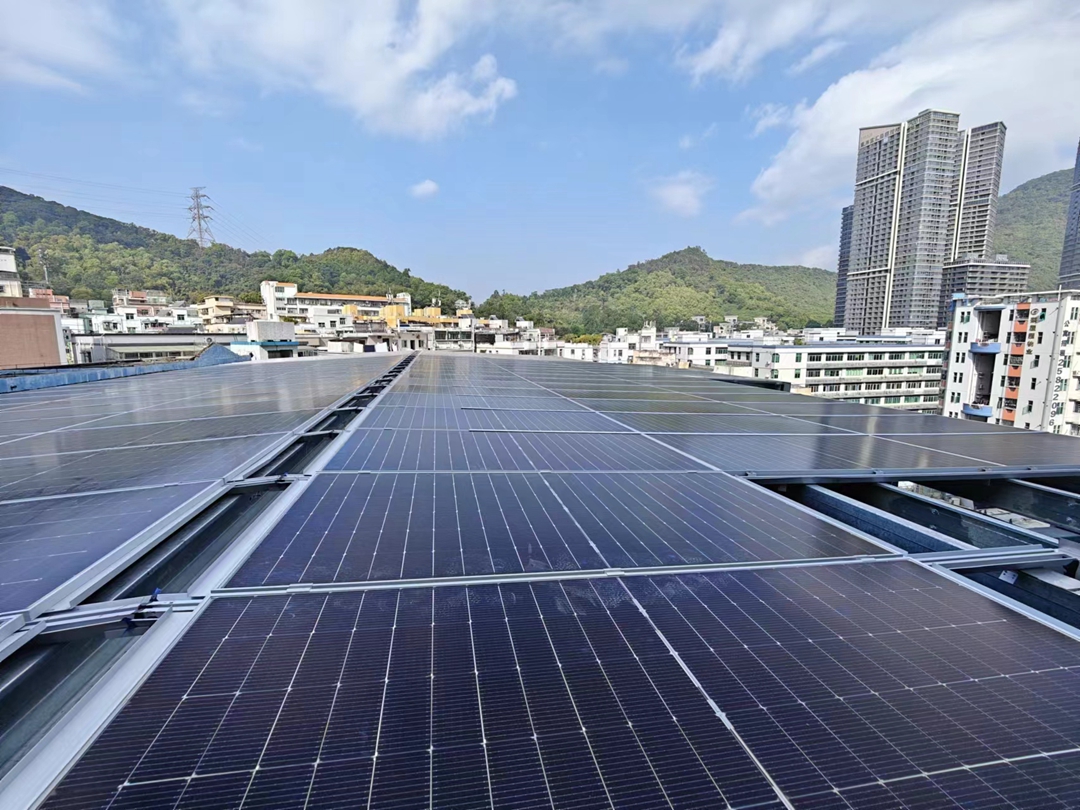

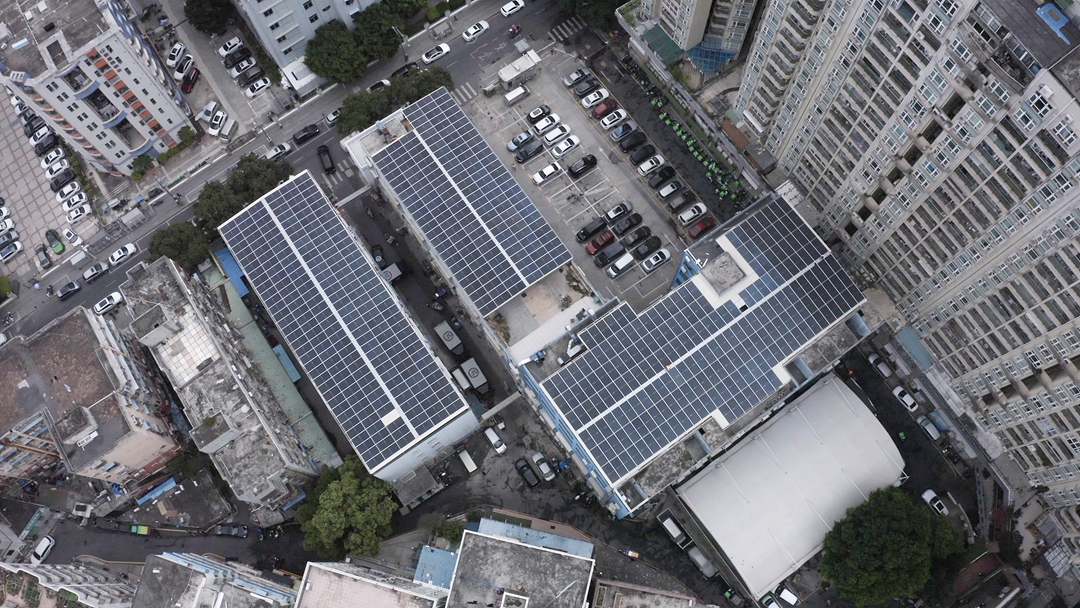

Shenzhen Aoxia Residential On-Grid PV PV-Projekt ist eine typische Renovierung der städtischen Dorf. Der komplizierte Standortzustand beweist die Fähigkeit des professionellen Ingenieurwesens in Sanhe. Die Gebäude wurden in den 1980er Jahren gebaut. Wir haben eine Ganzlichtstahlstruktur angepasst, die die Gebäudelast erfüllte und den mechanischen Test bestanden hat. Es deckt monokristalline N-Type-Silizium-Bifazialmodule, Solarwechselrichter, Gitterschalter usw. ab.
