N-Type Bifacial Tinggi Mono Silicon Silicon Glass Glass Solar Panel Model: SHPV-560
bumbung/tanah
Sanhe/Lain -lain
| Eksport PDF | |
Ciri -ciri:
Super Multi Busbar Tech: Pengumpulan cahaya optimum dan koleksi semasa untuk mengoptimumkan output kuasa modul dan kebolehpercayaan.
LID/LETID BAWAH: Taip Modul dengan Teknologi Hot 2.0
Prestasi anti-PID: Mengoptimumkan proses pengeluaran massa dan kawalan bahan.
Perlindungan Taufan: Beban angin (2400 Pascal) dan beban salji (5400 Pascal).
Sekurang-kurangnya 30 tahun hayat produk,
Lebih daripada 10%- 30% keuntungan kuasa tambahan berbanding dengan modul konvensional
LCOE yang lebih rendah: Kuasa Tinggi dan Voltan Sistem 1500V, menjimatkan kos BOS
Respons Spektrum Luas: Output Kuasa Tinggi Di bawah Keadaan Cahaya Matahari yang Buruk Seperti Smog atau Mendung Hari
Kebolehgunaan yang lebih luas: BIPV, Pemasangan Menegak, Snowfield, Kawasan Tinggi, Kawasan Berangin dan Dusty
Spesifikasi Elektrik / STC / NOCT*
Keadaan ujian Sebelah depan | STC | Noct | STC | Noct | STC | Noct | STC | Noct | STC | Noct |
Kuasa Puncak (PMAX) (WP) | 560 | 421 | 565 | 425 | 570 | 429 | 575 | 432 | 580 | 436 |
Voltan MPP (VMP) (V) | 41.95 | 39.39 | 42.14 | 39.52 | 42.29 | 39.65 | 42.44 | 39.78 | 42.59 | 39.87 |
Semasa MPP (imp) (a) | 13.35 | 10.69 | 13.41 | 10.75 | 13.48 | 10.81 | 13.55 | 10.87 | 13.62 | 10.94 |
Voltan litar terbuka (VOC) (V) | 50.67 | 48.13 | 50.87 | 48.32 | 51.07 | 48.51 | 51.27 | 48.7 | 51.47 | 48.89 |
Arus litar pintas (ISC) (a) | 14.13 | 11.41 | 14.19 | 11.46 | 14.25 | 11.50 | 14.31 | 11.55 | 14.37 | 11.60 |
Kecekapan modul (%） | 21.68 | 21.87 | 22.07 | 22.26 | 22.45 | |||||
*STC: irama 1000 w/m², suhu sel 25 ° C, AM1.5
Data di atas hanya untuk rujukan dan data sebenar adalah selaras dengan ujian pratikal
*NOCT: Penyinaran pada panel solar = 800W/m2, halaju angin = 1 m/s, dan suhu ambien = 20 ° C.
Spesifikasi operasi
Suhu operasi (℃ ℃） | -40 ℃ ~+85 ℃ |
Voltan sistem maksimum (V） | 1500VDC (IEC） |
Penarafan fius siri maksimum (a) | 30a |
Toleransi kuasa | 0 ~+3%w |
Bifaciality* | 80%± 5% |
*Bifaciality = pmaxrear (stc)/pmaxfront (stc), toleransi bifaciality: ± 5%
Spesifikasi pekali suhu
Koefisien suhu pmax* | -0.29%/℃ |
Koefisien suhu VOC | -0.25%/℃ |
Koefisien suhu ISC | +0.045%/℃ |
Suhu sel operasi nominal (NOCT) | 45 ± 2 ℃ |
*Koefisien suhu PMAX ± 0.03%/℃.
Spesifikasi mekanikal
Jenis sel | N-topcon mono-crystalline |
Bilangan sel | 144 (2*72） |
Dimensi | 2278 × 1134 × 30mm (89.69 × 44.65 × 1.18 inci) |
Berat | 32 kg (70.55 lbs) |
Kaca depan /belakang* | 2.0mm, salutan anti-refleksi/2.0mm, kaca yang diperkuatkan haba |
Bingkai | Aloi aluminium anodized |
Kotak simpang | IP68 (3 diod） |
Panjang kabel* | 4.0mm², 200mm atau panjang disesuaikan |
Penyambung | MC4 serasi |
Beban mekanikal | 5400PA |
Beban angin | 2400PA |
Rintangan penebat | ＞ 40mΩ/m2 |
Menahan voltan | 1500v |
*Haba yang diperkuatkan kaca
*Panjang kabel boleh disesuaikan
Spesifikasi pembungkusan
Jenis pembungkusan | 20'gp | 40'GP | 40'HQ |
Sekeping/palet | 36 | ||
Palet/bekas | 5 | 10 | 20 |
Sekeping/bekas | 175 | 350 | 720 |
Spesifikasi yang termasuk dalam lembaran data ini tertakluk kepada perubahan tanpa notis.
Projek

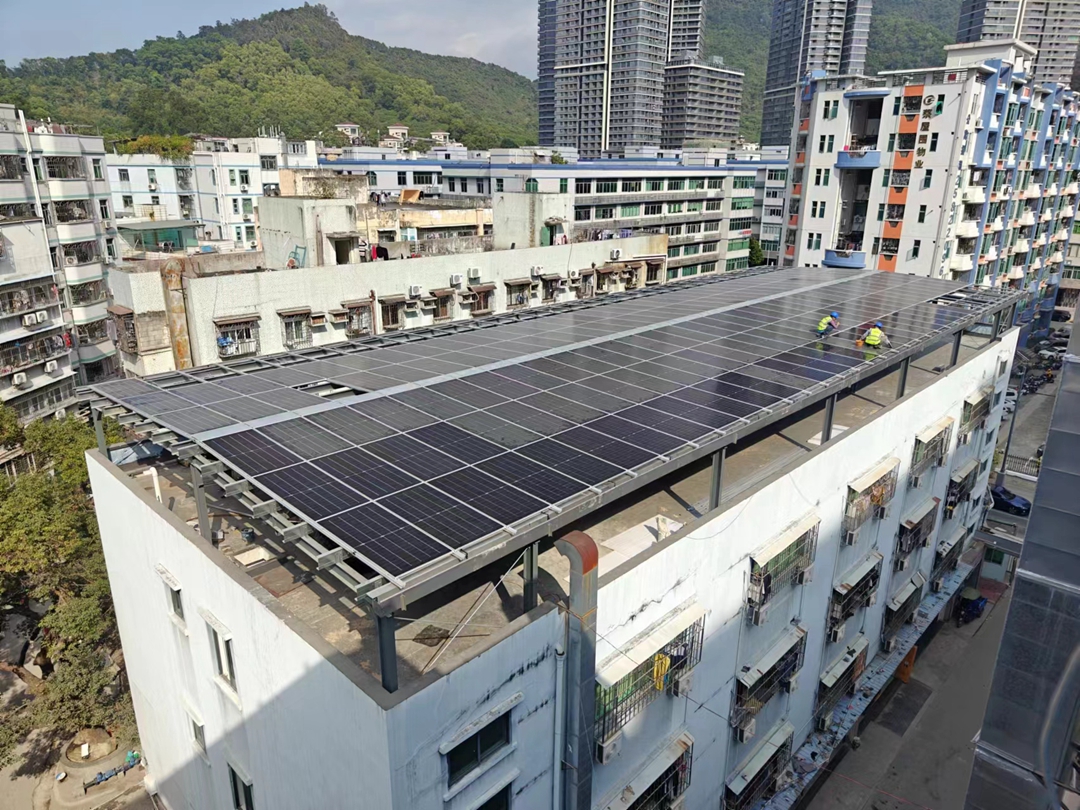

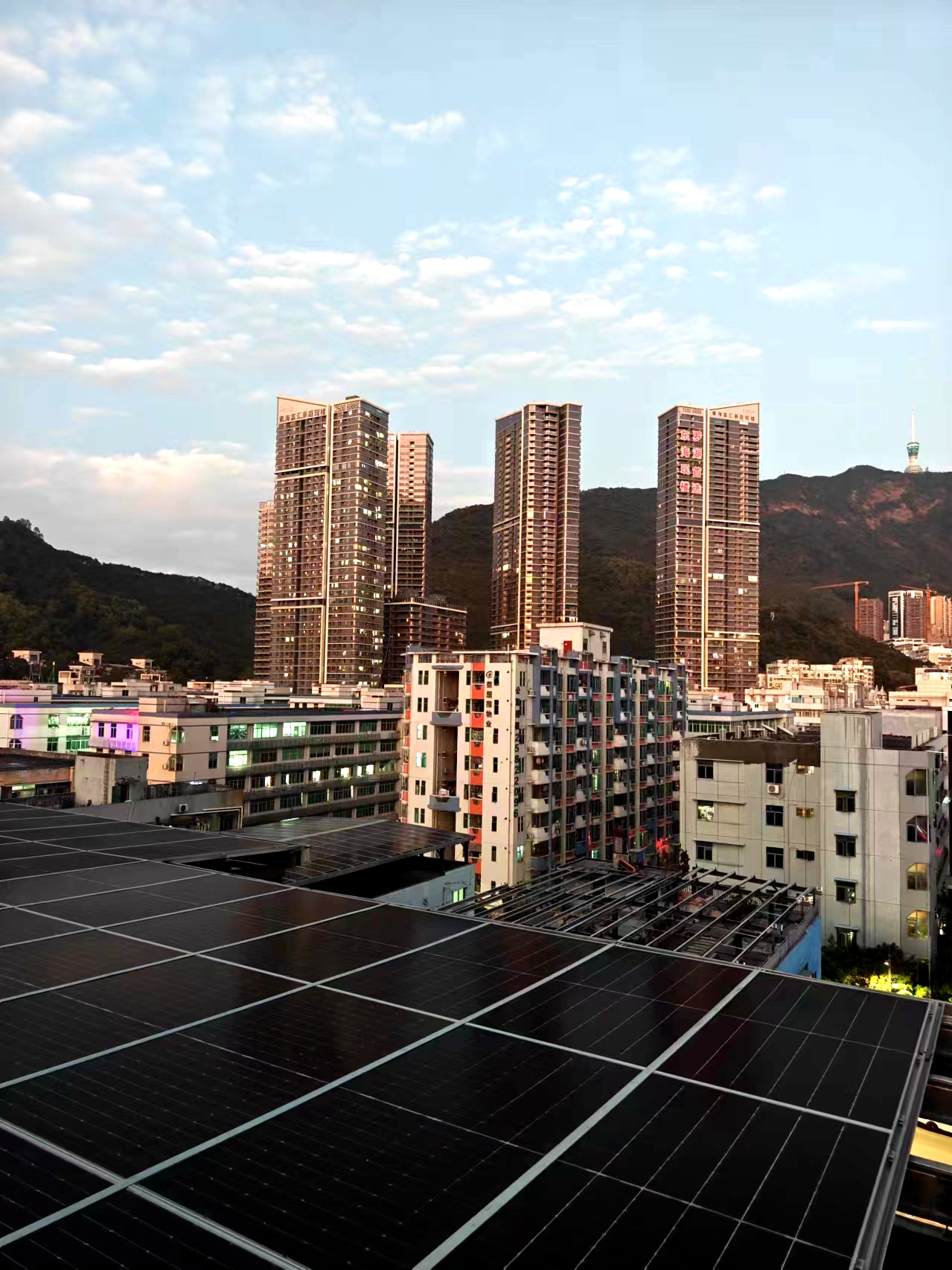

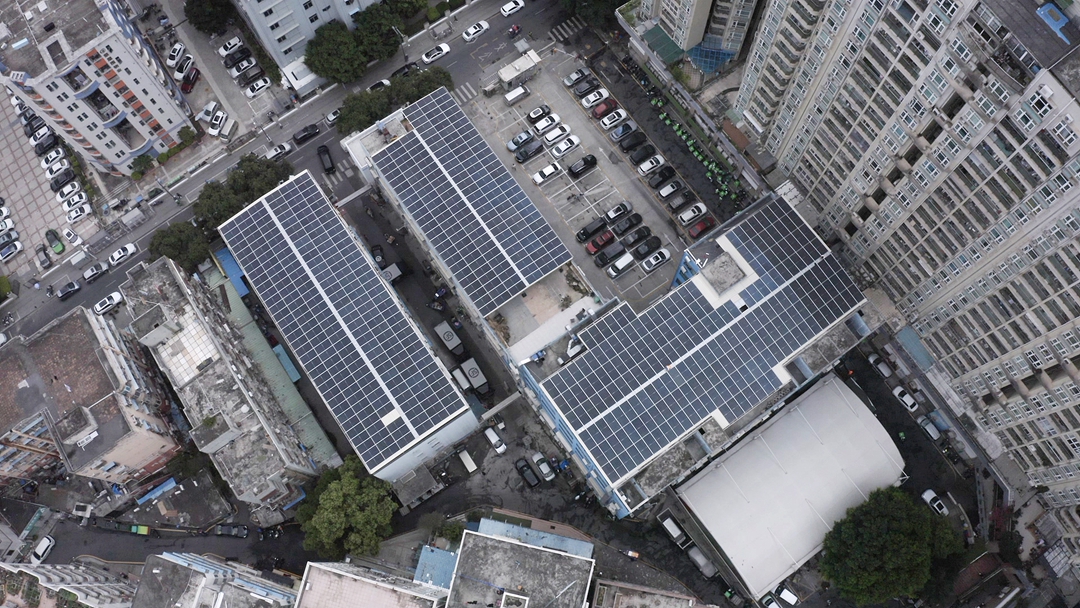

Shenzhen Aoxia Residential On-Grid PV Project adalah pengubahsuaian tenaga kampung bandar yang tipikal. Kapasiti reka bentuknya ialah 325.96kW, AEP adalah sehingga 410,000KW.H, menjangkakan untuk mengurangkan pelepasan CO2 sebanyak 382.9 tan/tahun. Keadaan tapak rumit membuktikan keupayaan kejuruteraan profesional Sanhe. Bangunan -bangunan itu dibina pada tahun 1980 -an. Kami menyesuaikan struktur keluli semua cahaya yang memuaskan beban bangunan dan lulus ujian mekanikal. Ia meliputi modul solar solar silikon monocrystalline N-jenis, penyongsang solar, switchgear grid dan lain-lain.
