Tipe bifacial N tipe silikon tinggi silikon silikon double solar panel model: SHPV-560
atap/tanah
Sanhe/lainnya
| Ekspor PDF | |
Fitur:
Super Multi Busbar Tech: Perangkap cahaya optimal dan koleksi saat ini untuk mengoptimalkan output dan keandalan daya modul.
Tutup/Letid Bawah: Ketik Modul dengan Teknologi 2.0 Panas
Kinerja anti-PID: Mengoptimalkan proses produksi massa dan kontrol bahan.
Perlindungan topan: beban angin (2400 pascal) dan beban salju (5400 Pascal).
Setidaknya 30 tahun kehidupan produk,
Lebih dari 10%- 30% Gain daya tambahan dibandingkan dengan modul konvensional
LOCEE Bawah: Tegangan Sistem Daya Tinggi dan 1500V, Menghemat Biaya BOS
Respons spektral yang luas: output daya yang lebih tinggi di bawah kondisi sinar matahari yang buruk seperti kabut asap atau hari berawan
Penerapan yang lebih luas: BIPV, instalasi vertikal, ladang salju, area lumut tinggi, area berangin dan berdebu
Spesifikasi Listrik / STC / NOCT*
Kondisi pengujian Sisi depan | STC | Noct | STC | Noct | STC | Noct | STC | Noct | STC | Noct |
Daya puncak （PMAX） (WP) | 560 | 421 | 565 | 425 | 570 | 429 | 575 | 432 | 580 | 436 |
Tegangan MPP （VMP） (V) | 41.95 | 39.39 | 42.14 | 39.52 | 42.29 | 39.65 | 42.44 | 39.78 | 42.59 | 39.87 |
MPP saat ini （imp） (a) | 13.35 | 10.69 | 13.41 | 10.75 | 13.48 | 10.81 | 13.55 | 10.87 | 13.62 | 10.94 |
Tegangan sirkuit terbuka （voc） (v) | 50.67 | 48.13 | 50.87 | 48.32 | 51.07 | 48.51 | 51.27 | 48.7 | 51.47 | 48.89 |
Arus Sirkuit Pendek （ISC） (A) | 14.13 | 11.41 | 14.19 | 11.46 | 14.25 | 11.50 | 14.31 | 11.55 | 14.37 | 11.60 |
Efisiensi Modul （%） | 21.68 | 21.87 | 22.07 | 22.26 | 22.45 | |||||
*STC: Irradiance 1000 W/M⊃2;, Suhu Sel 25 ° C, AM1.5
Data di atas hanya untuk referensi dan data aktual sesuai dengan pengujian pratical
*NOCT: Iradiasi pada panel surya = 800W/m2, kecepatan angin = 1 m/s, dan suhu sekitar = 20 ° C.
Spesifikasi Operasi
Suhu operasi （℃） | -40 ℃ ~+85 ℃ |
Tegangan sistem maksimum （v） | 1500VDC （IEC） |
Peringkat sekering seri maksimum (a) | 30a |
Toleransi Kekuatan | 0 ~+3%w |
Bifaksial* | 80%± 5% |
*BIFACIALITY = PMAXREAR （STC）/PMAXFRONT （STC） ， Toleransi Bifaciality: ± 5%
Spesifikasi Koefisien Suhu
Koefisien Suhu Pmax* | -0,29%/℃ |
Koefisien suhu VOC | -0,25%/℃ |
Koefisien suhu ISC | +0,045%/℃ |
Suhu sel operasi nominal (NOCT) | 45 ± 2 ℃ |
*Koefisien suhu Pmax ± 0,03%/℃.
Spesifikasi Mekanis
Tipe sel | N-topcon mono-kristalin |
Jumlah sel | 144 （2*72） |
Dimensi | 2278 × 1134 × 30mm (89,69 × 44,65 × 1,18 inci) |
Berat | 32 kg (70,55 lbs) |
Kaca depan /belakang* | 2.0mm, lapisan anti-refleksi/2.0mm, kaca yang diperkuat panas |
Bingkai | Paduan aluminium anodized |
Kotak persimpangan | IP68 （3 Dioda） |
Panjang kabel* | 4.0mm² ， 200mm atau panjang yang disesuaikan |
Konektor | MC4 kompatibel |
Beban mekanis | 5400pa |
Beban angin | 2400Pa |
Resistensi isolasi | ＞ 40mΩ/m2 |
Tahan tegangan | 1500v |
*Kaca yang diperkuat panas
*Panjang kabel dapat disesuaikan
Spesifikasi pengemasan
Jenis pengepakan | 20'gp | 40'gp | 40'HQ |
Potongan/palet | 36 | ||
Palet/wadah | 5 | 10 | 20 |
Sepotong/wadah | 175 | 350 | 720 |
Spesifikasi yang termasuk dalam lembar data ini dapat berubah tanpa pemberitahuan.
Proyek

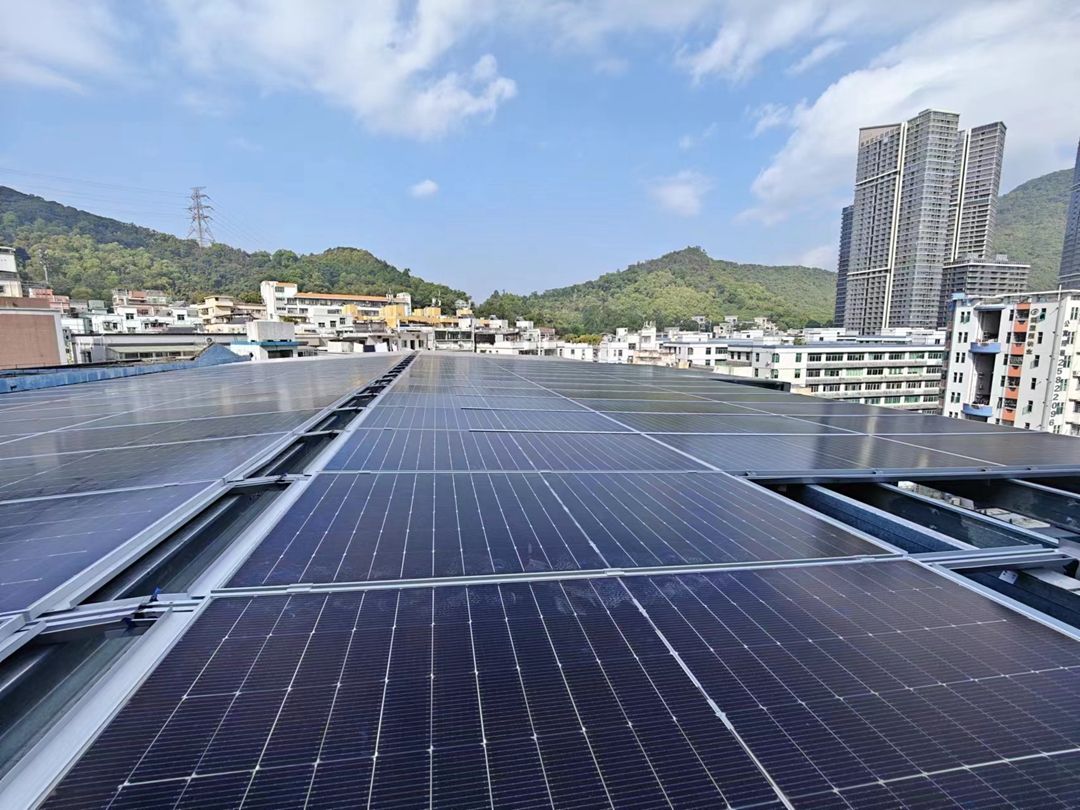

Proyek On-Grid PV Aoxia Shenzhen Aoxia adalah renovasi energi desa perkotaan yang khas. Kapasitas desainnya adalah 325,96kW, AEP mencapai 410.000 kw.h, berharap untuk mengurangi emisi CO2 sebesar 382,9 ton/tahun. Kondisi situs yang rumit membuktikan kemampuan teknik profesional Sanhe. Bangunan -bangunan itu dibangun pada 1980 -an. Kami menyesuaikan struktur baja serba cahaya yang memuaskan beban bangunan dan lulus uji mekanik. Ini mencakup modul surya bifacial silikon monokristalin n tipe n, inverter surya, switchgear grid dll.
