Leistungsfaktor -Controller für die Banken mit niedriger Spannung /Mittelspannungskondensator
SLC-12
Kondensatorbank/Innenräume
Sanhe
| PDF -Export | |

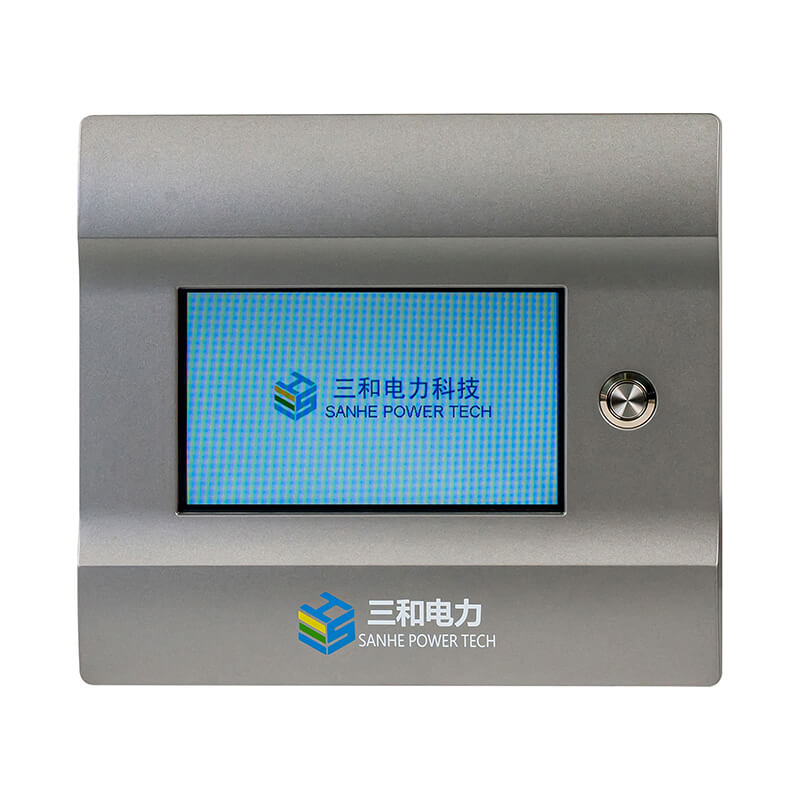

SANHE POWER Tech SLC Power Factor Correction Controller ist ein hoher und niedriger Spannungssteuerung der reaktiven Leistungskompensation der Dual-Core-MCU mit DSP-Steuerung, fortschrittlichen Softwarealgorithmen und zuverlässigen elektromagnetischen Kompatibilitätsdesign. Der Controller kann das Schalten der Shunt -Kondensatorbank effektiv und angemessen steuern, den Leistungsfaktor verbessern, Linienverluste reduzieren und die Spannungsqualität verbessern.
Hauptparameter
Stromversorgung: 100 ~ 260 VAC/50 Hz, 100 ~ 260VDC
Spannungsabtastung: 100 V, 380 V (Leitungsspannung)
Aktuelle Probenahme: 5a, 1a
Maximale Ausgänge: 12 (drei Phasen), 15 (einzelne Phasen)
Ausgangskontaktkapazität: 250 VAC, 5a
Dynamische Ausgangskapazität: 12VDC, 50 mA
IP -Schutzgrad: IP30
Modbus RTU RS485 -Protokoll
Baud Rate: 2400 4800 9600
Besonderheit
4,3 Zoll TFT Color LCD, Englisch/Chinesisches Menü
Der integrierte Messchip in der 0,2 -Klasse bringt eine hohe genaue Stichprobenspannung und den Strom.
Steuerung PF und reaktive Leistung miteinander bringen eine hohe Genauigkeit und keine Schaltschwingung.
Anzeigesystem PF, Stromnetzspannung, Strom, aktive Leistung, Reaktive Leistung, transparente Leistung, Frequenz und jeden Stufensteuerstatus.
Zeigen Sie die 2-51-fache Harmonische Spannung, aktuelle Inhaltsrate und Diagramme an.
Setzen Sie den Parameter leicht, ohne Datenverlust während des Ausschaltens.
Starke Datensatzfunktion, dh Datenaufzeichnungsinformationen und ihre Zeit, monatliche Arbeitszeiten und monatliche Aktionszeiten.
Richter und zeigen Überspannung, Unterspannung, Unterströmung, harmonische Spannung usw., schnelles Ausschalten von Kondensatoren während des abnormalen Zustands.
Setzen Sie den Switch -Status und die Kapazität jedes Schritts ein und wählen Sie automatisch geeignete Kapazität zum Einschalten/Aus.
Unterstützen Sie automatisch und Handschalter ein und aus
Bestellhandbuch
Das Folgende ist eine der Standardspezifikation. Wir brauchen den Kunden, der die Spezifikation vor der Bestellung berät.
Arbeitsleistung AC220V ，
Probenahmephasenspannung B & C,,
Spannungsabtastung 380 V ，
Probenahmestromphase A 5a ， ，
CT-Verhältniseinstellungsbereich 50-5000 ，
für 0,4kV -System ，
Max. Schritt: 12,
Um den Kondensatoren ein Ein-/Aus -Schütze ein-/auszuschalten.
