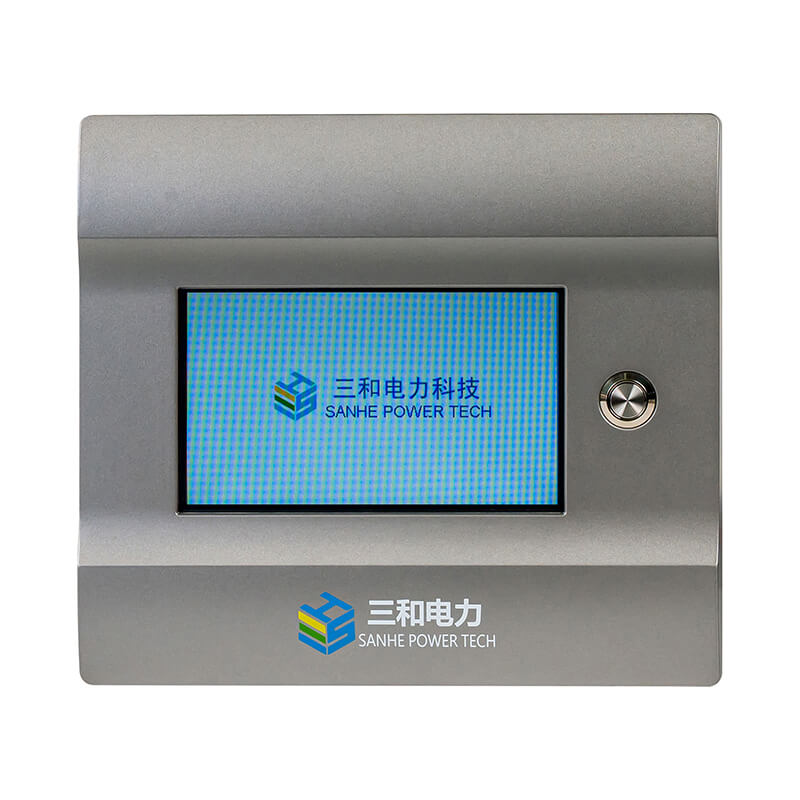

Pengawal Pembetulan Faktor Kuasa SLC

Sanhe Power Tech SLC Power Factor Correction Controller ialah pengawal pampasan kuasa reaktif biasa voltan tinggi dan rendah bagi MCU dwi-teras dengan kawalan DSP, algoritma perisian canggih dan reka bentuk keserasian elektromagnet yang boleh dipercayai. Pengawal boleh mengawal pensuisan bank kapasitor shunt dengan berkesan dan munasabah, meningkatkan faktor kuasa, mengurangkan kehilangan talian, dan meningkatkan kualiti voltan.

Parameter Utama

• Bekalan kuasa: 100 ~ 260VAC/50Hz, 100 ~ 260VDC

• Pensampelan voltan: 100V, 380V (voltan talian)

• Persampelan semasa: 5A, 1A

• Keluaran maksimum: 12 (tiga fasa), 15 (fasa tunggal)

• Kapasiti sentuhan output: 250VAC, 5A

• Kapasiti keluaran dinamik: 12VDC, 50mA

• Tahap Perlindungan IP: IP30

• Modbus RTU RS485 Protokol

• Kadar Baud: 2400 4800 9600

Ciri

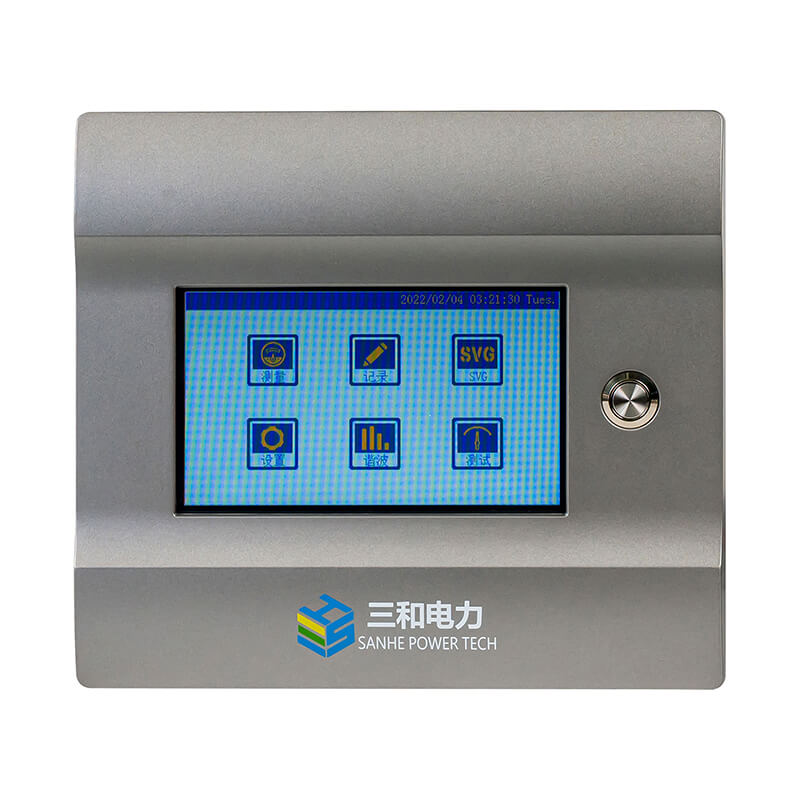

• LCD warna TFT 4.3 inci, menu Inggeris/Cina

• Cip Pengukuran Bersepadu dalam kelas 0.2 membawa voltan dan arus pensampelan tepat yang tinggi.

• Kawal PF dan kuasa reaktif bersama-sama, membawa ketepatan yang tinggi dan Tiada ayunan pensuisan.

• Sistem paparan PF, voltan grid kuasa, arus, kuasa aktif, kuasa reaktif, kuasa lutsinar, kekerapan dan status kawalan setiap langkah.

• Paparkan 2-51 kali voltan harmonik, kadar kandungan semasa dan carta.

• Tetapkan parameter dengan mudah, tiada kehilangan data semasa kuasa dimatikan.

• Fungsi rekod yang kukuh, iaitu Rekod maklumat dan masanya, masa bekerja bulanan dan masa tindakan bulanan.

• Hakim dan paparkan lebihan voltan, bawah voltan, bawah arus tertutup, voltan harmonik dsb., cepat mematikan kapasitor semasa keadaan tidak normal.

• Tetapkan status suis dan kapasiti setiap langkah, secara automatik pilih kapasiti yang sesuai untuk menghidupkan/mematikan.

• Menyokong automatik dan suis tangan hidup/mati

Panduan Pesanan

Berikut adalah salah satu spesifikasi standard. Kami memerlukan pelanggan menasihati spesifikasi sebelum membuat pesanan.

Kuasa kerja AC220V，

voltan fasa pensampelan B&C,

pensampelan voltan 380V,

pensampelan fasa semasa A 5A，

Julat tetapan nisbah CT 50-5000，

untuk sistem 0.4kV，

maks. Langkah: 12,

Untuk mengawal penyentuh menghidupkan/mematikan kapasitor.
