Pengontrol faktor daya untuk bank kapasitor tegangan rendah/menengah
SLC-12
Bank kapasitor/Dalam Ruangan
Sanhe
|
Ekspor PDF |
|

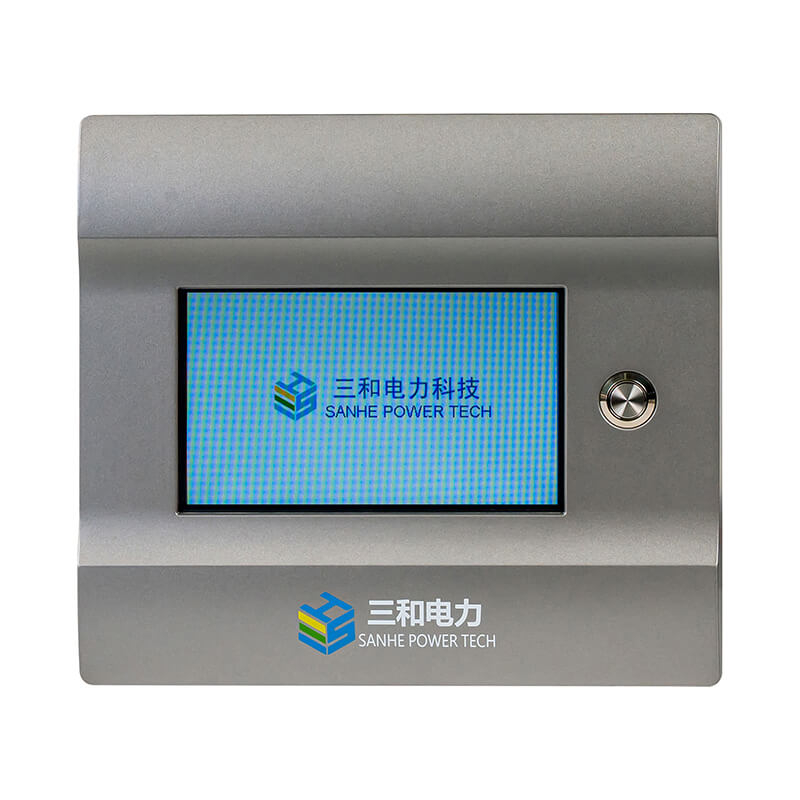

Sanhe Power Tech SLC Pengontrol Koreksi Faktor Daya adalah pengontrol kompensasi daya reaktif umum tegangan tinggi dan rendah dari MCU inti ganda dengan kontrol DSP, algoritme perangkat lunak canggih, dan desain kompatibilitas elektromagnetik yang andal. Pengontrol dapat secara efektif dan wajar mengontrol peralihan bank kapasitor shunt, meningkatkan faktor daya, mengurangi kehilangan saluran, dan meningkatkan kualitas tegangan.
Parameter Utama
Catu daya: 100 ~ 260VAC/50Hz, 100 ~ 260VDC
Pengambilan sampel tegangan: 100V, 380V (tegangan saluran)
Pengambilan sampel saat ini: 5A, 1A
Output maksimum: 12 (tiga fase), 15 (fase tunggal)
Kapasitas kontak keluaran: 250VAC, 5A
Kapasitas keluaran dinamis: 12VDC, 50mA
Tingkat Perlindungan IP: IP30
Protokol Modbus RTU RS485
Tingkat Baud: 2400 4800 9600
Fitur
LCD warna TFT 4,3 inci, menu Bahasa Inggris/Cina
Chip Pengukuran Terintegrasi di kelas 0,2 menghadirkan tegangan dan arus pengambilan sampel yang sangat akurat.
Kontrol PF dan daya reaktif secara bersamaan, menghadirkan akurasi tinggi dan Tanpa osilasi peralihan.
Sistem tampilan PF, tegangan jaringan listrik, arus, daya aktif, daya reaktif, daya transparan, frekuensi dan status kontrol setiap langkah.
Menampilkan 2-51 kali tegangan harmonik, laju konten saat ini, dan grafik.
Atur parameter dengan mudah, tidak ada kehilangan data saat dimatikan.
Fungsi pencatatan yang kuat, yaitu Mencatat informasi dan waktunya, waktu kerja bulanan, dan waktu tindakan bulanan.
Menilai dan menampilkan tegangan berlebih, tegangan rendah, penutupan arus bawah, tegangan harmonik, dll., mematikan kapasitor dengan cepat saat kondisi tidak normal.
Atur status sakelar dan kapasitas setiap langkah, secara otomatis pilih kapasitas yang sesuai untuk menghidupkan/mematikan.
Mendukung saklar on/off otomatis dan tangan
Panduan Pemesanan
Berikut ini adalah salah satu spesifikasi standar. Kami membutuhkan pelanggan untuk memberi tahu spesifikasinya sebelum memesan.
Daya kerja AC220V,
tegangan fase pengambilan sampel B & C,
pengambilan sampel tegangan 380V,
pengambilan sampel fase arus A 5A,
Kisaran pengaturan rasio CT 50-5000,
untuk sistem 0.4kV,
maks. Langkah: 12,
Untuk mengontrol kontaktor menghidupkan/mematikan kapasitor.
