Corrección del factor de potencia capacitiva e inductiva para la triple 480V/60Hz
Asvgm-0.48-100a (b)/t (f) l

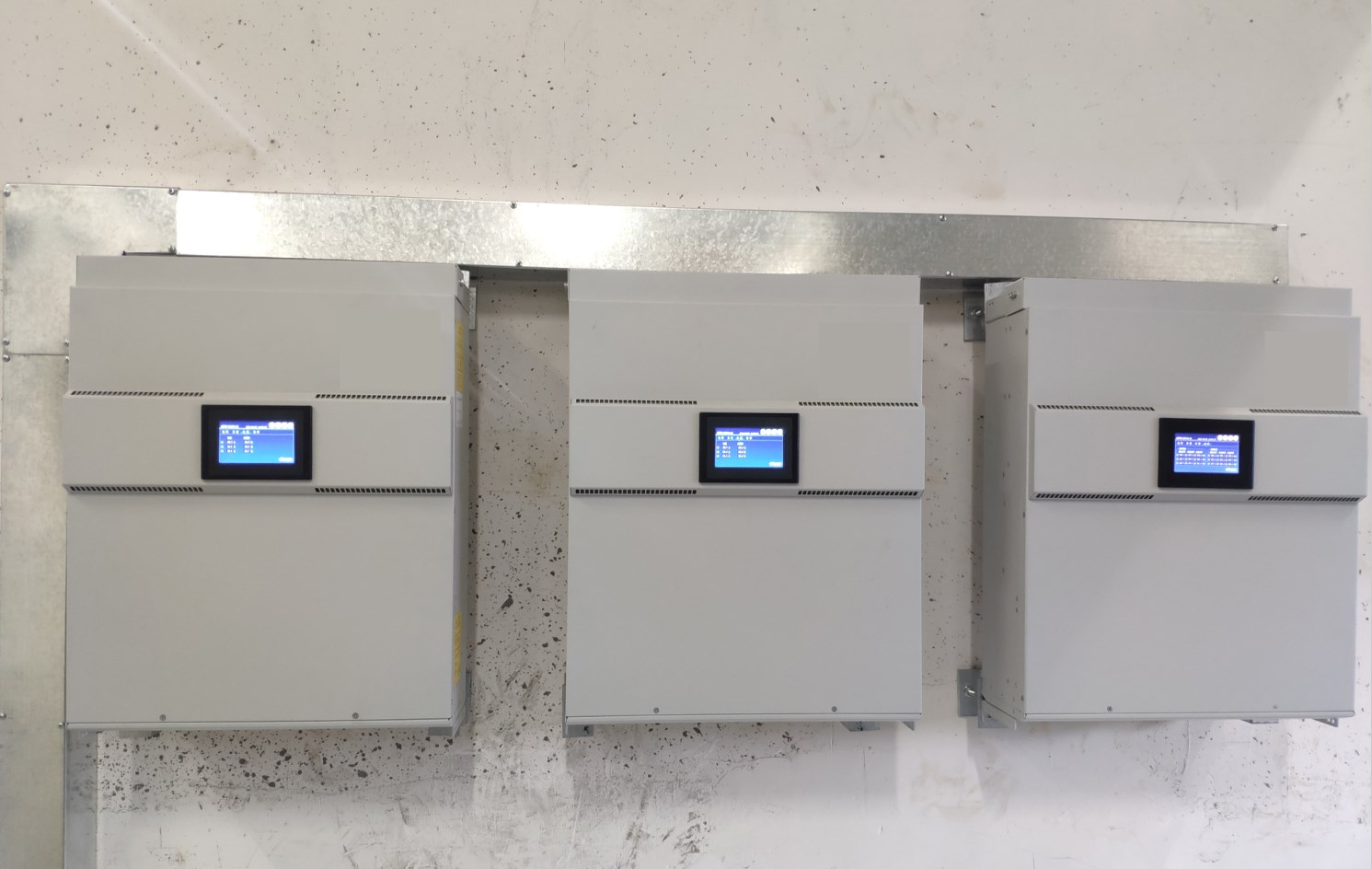

Mural/estantería montada
Sane
| Exportación de PDF | |
Información específica:
El generador de var estático ASVGM se utiliza como mejora integral de la calidad de potencia para el lado del sistema de distribución de distribución de potencia, que tienen las funciones de compensación de potencia, control armónico y gobernanza de desequilibrio trifásico de fase simultáneamente. En comparación con el esquema de compensación de condensadores convencionales, son las capacidades precisas de compensación de potencia reactiva bidireccional, bidireccional, y para eliminar el riesgo de armónicos capacitivos del sistema;
Solicitud
Carga S Compensación | Calidad de poder | Thdi |
Iluminación de 、aire acondicionado, ascensor, oficina, edificio | más o menos | 10%～ 15% |
UPS, fuente de alimentación, IDC, etc. | malo | 15%～ 20% |
Variable de frecuencia, máquina de soldadura, horno de frecuencia media, equipo de rectificadores y otra carga no lineal de alta potencia y más metalurgia, industria petroquímica | muy mal | 20%～ 25% |
Característica
Estrategia prioritaria de
Adopte la última tecnología IGBT con una alta frecuencia de conmutación de hasta 35 kHz
Respuestas rápidas y pérdidas mínimas de energía térmica y eléctrica
Los procesadores DSP+FPGA que responden rápidamente controlan la plataforma.
Los productos de la serie SVGM adoptan los sistemas de control digital completos de DSP, que pueden responder inmediatamente a los cambios de carga
Diseño espacioso único para la mejor gestión térmica.
La mejor topología de tres niveles que puede compensar mejor el enfoque actual de la onda sinusoidal en comparación con los inversores adicionales de dos niveles.
Datos técnicos
Característica eléctrica | |
modelo | 20kvar, 35kvar, 50kvar, 75kvar, 100 kvar |
Voltaje nominal | 480 V ± 10% |
Sistema de cableado | Cable 3 de fase 3 /3 fase 4 |
Frecuencia nominal | 50/60 Hz ± 5% |
Potencia electrónica | Topología NPC de 3 niveles, IGBT |
Característica del producto | |

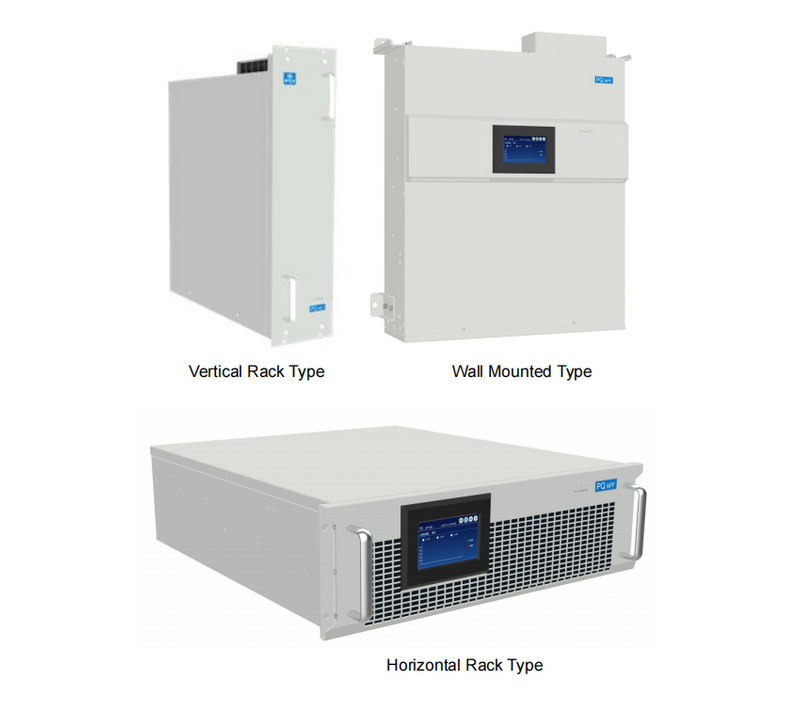

Tipo | Tipo de estante horizontal montado en la pared, tipo de estantería vertical |
Filtro armónico | 2 ° - 23 ° orden armónico, seleccionable |
Distorsión de voltaje de cuadrícula máxima | 15% |
Posición CT | Lado de la cuadrícula / lado de carga |
Sistema de control | Circuito cerrado / abierto |
Sistema de puesta a tierra | TNC, TNS, TNC-S, IT, TT |
Tiempo de respuesta completo | Tiempo de respuesta rápida <50 ms, tiempo de respuesta completa <5 ms |
Eficiencia | Hasta el 97.5% |
Comunicación | Rs 485: Modbus RTU, TCP/IP (opcional) |
Registrador de datos | Registros de alarma históricos |
Nivel IP del módulo | 20 |
Función | Corrección del factor de potencia, equilibrio de fase 3, filtrado armónico |
Prioridad de la función | Seleccionable |
Protección | sobrecorriente, sobre y bajo voltaje, sobreratur, protección inversa del puente del inversor, protección de compensación excesiva, protección de voltaje, bajo protección de voltaje, protección de cortocircuito, protección inversa del inversor, puente, protección de compensación, protección de resonancia, etc. |
Ruido | <60 dB |
Frecuencia de conmutación | 20 kHz |
Enfriamiento | Enfriamiento de aire inteligente |
Capacidad de paralelo | Ilimitado |
Operación paralela | Maestro / esclavo, multi maestro, multi maestro y múltiple esclavo |
Secuencia de paralelo | Cargar compartir, cascade (opcional) |
Color | RAL 7035 GRIS |
Ambiente | |
Elevación | <2000m sin reducirse |
Temperatura ambiente | - 20 ℃ hasta 40 ℃, se descartará por encima de 40 ℃ (Máx 50 ℃) |
Humedad relativa | Hasta el 95%, no condensación |
Ambiente | Interior, libre de: gas corrosivo, polvo conductor, material explosivo y inflamable, vapor, niebla de aceite, fuga de agua y agua salada |
Vibración | Menos de 5.9 m/s2 (0.6g) |
Entorno de instalación | Plano (<5 grados) |
Estándar y certificación | |
Referencia de diseño | IEC 61000-6-2, IEC61000-6-4, IEC 60259 2001, IEC 60255-22-1, IEC60664-1 2007 y EN 62477-1: 2012+A11-2014+A1-2017 |
Certificación / directivas | CE, 2014/35/UE; 2014/30/UE |
Preguntas frecuentes
A:
1. El transformador de corriente externo (CT) podría detectar la corriente de carga en tiempo real.
2. El DSP interno calcula y analiza el contenido de potencia reactiva del sistema.
3. Control PWM para enviar una señal a IGBT para generar la corriente de compensación de potencia reactiva para la compensación del factor de potencia.
Especifique el voltaje nominal SVG, la frecuencia, 3P3W/3P4W, la capacidad nominal, la posición de muestreo CT (cuadrícula o lado de carga).
A: 1*manual (o manual electrónico)
1*Cubierta de protección (solo para tipo de pared, 1 módulo 1 cubierta)
1. El paquete estándar no está lleno de interruptor y transformador actual. Si es necesario, avise al ordenar.
2. Recomendamos un transformador de corriente de tipo abierto para una fácil instalación. Transformador de corriente de tipo abierto
El módulo 3.SVG /SVG debe estar protegido por un interruptor superior. Si el interruptor no está instalado, no es conveniente y protector para la depuración, etc.
