hiệu chỉnh hệ số công suất điện dung và quy nạp cho ba giai đoạn 480V/60Hz
ASVGM-0,48-100A (b)/t (f) l
Tường/giá gắn
SanhE
Tính khả dụng: | |
---|---|
Xuất khẩu pdf | |
Thông tin cụ thể:
Trình tạo VAR tĩnh ASVGM được sử dụng làm cải tiến chất lượng công suất toàn diện cho các máy biến áp hệ thống phân phối năng lượng, có chức năng bù năng lượng, kiểm soát hài hòa và quản trị mất cân bằng ba pha. So với sơ đồ bù tụ điện thông thường, chính xác, khả năng bù năng lượng phản ứng nhanh, hai chiều và để loại bỏ nguy cơ hài hòa hệ thống điện dung;
Ứng dụng
Tải s bồi thường | Chất lượng điện | Thdi |
Ánh sáng 、điều hòa không khí, thang máy, văn phòng, tòa nhà | So-So | 10%~ 15% |
UPS, cung cấp năng lượng, IDC, vv | xấu | 15%~ 20% |
Biến tần số, máy hàn, lò tần số trung bình, thiết bị chỉnh lưu và tải trọng phi tuyến tính cao khác và công nghiệp hóa dầu, hóa dầu nhiều hơn | Rất tệ | 20%~ 25% |
Tính năng
Chiến lược ưu tiên của
Áp dụng công nghệ IGBT mới nhất với tần suất chuyển đổi cao lên tới 35kHz
Phản hồi nhanh chóng và tổn thất năng lượng điện và nhiệt tối thiểu
Nhanh chóng phản hồi các bộ xử lý DSP+PPGA kiểm soát nền tảng.
Sản phẩm sê -ri SVGM áp dụng các hệ thống điều khiển kỹ thuật số đầy đủ của DSP, có thể phản hồi ngay lập tức với các thay đổi tải
Thiết kế rộng rãi độc đáo để quản lý nhiệt tốt nhất.
Cấu trúc liên kết ba cấp độ tốt nhất có thể bù đắp tốt hơn cách tiếp cận hiện tại với sóng hình sin so với các biến tần hai cấp bổ sung.
Dữ liệu kỹ thuật
Đặc tính điện | |
người mẫu | 20kvar, 35kvar, 50kvar, 75kvar, 100 kvar |
Điện áp định mức | 480 V ± 10% |
Hệ thống dây điện | Dây 3 pha 3 /3 Dây giai đoạn 4 |
Tần số định mức | 50 /60 Hz ± 5% |
Điện tử | Cấu trúc liên kết NPC 3 cấp độ, IGBT |
Đặc tính sản phẩm | |

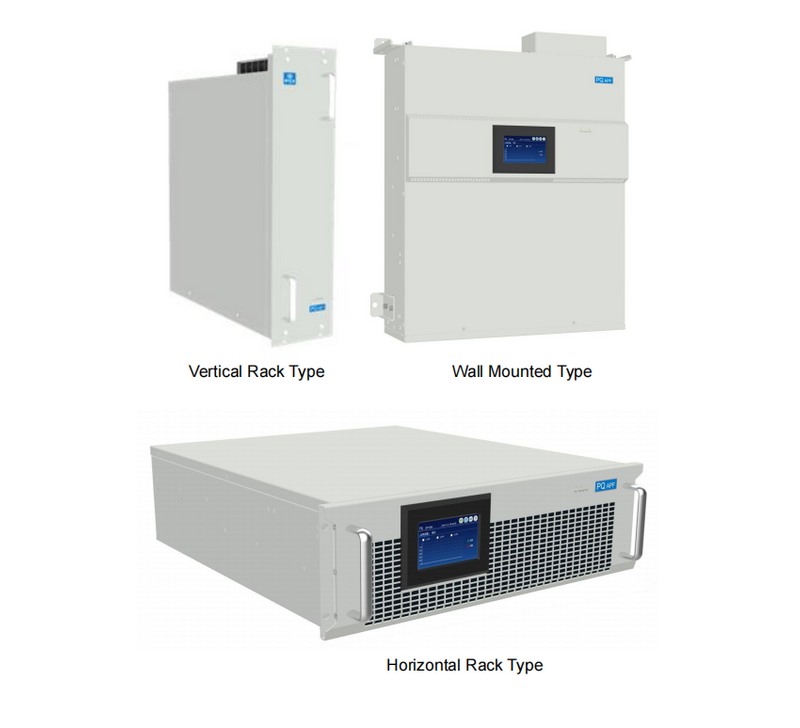

Kiểu | Gắn trên tường, loại giá ngang, loại giá đỡ dọc |
Bộ lọc điều hòa | Thứ tự thứ 2 - thứ 23, có thể lựa chọn |
Biến dạng điện áp lưới tối đa | 15% |
Vị trí CT | Mặt bên / bên |
Hệ thống điều khiển | Vòng lặp đóng / mở |
Hệ thống nối đất | TNC, TNS, TNC-S, IT, TT |
Thời gian phản hồi đầy đủ | Thời gian phản hồi nhanh <50ms, thời gian phản hồi đầy đủ <5 ms |
Hiệu quả | Lên đến 97,5% |
Giao tiếp | RS 485: Modbus RTU, TCP/IP (tùy chọn) |
Logger dữ liệu | Hồ sơ báo động lịch sử |
Mức độ IP mô -đun | 20 |
Chức năng | Hiệu chỉnh hệ số công suất, cân bằng 3 pha, lọc hài hòa |
Ưu tiên chức năng | Có thể lựa chọn |
Sự bảo vệ | quá dòng, qua và dưới điện áp, nhiệt độ quá, bảo vệ ngược của cầu biến tần, bảo vệ quá mức, bảo vệ điện áp, bảo vệ điện áp, bảo vệ ngắn mạch, bảo vệ đảo ngược, cầu, bảo vệ bù quá mức, bảo vệ cộng hưởng, v.v. |
Tiếng ồn | <60 dB |
Tần số chuyển đổi | 20 kHz |
Làm mát | Làm mát không khí thông minh |
Khả năng Paralel | Không giới hạn |
Hoạt động của Paralel | Master / Slave, Multi Master, Multi Master và Multi Slave |
Trình tự Paralel | Chia sẻ tải, Cascade (tùy chọn) |
Màu sắc | RAL 7035 Xám |
Môi trường | |
Độ cao | <2000m mà không cần định kỳ |
Nhiệt độ môi trường | - 20 ℃ lên đến 40, trên 40 ℃ sẽ được giảm thiểu (tối đa 50) |
Độ ẩm tương đối | Lên tới 95%, không ngưng tụ |
Môi trường | Trong nhà, không có: khí ăn mòn, bụi dẫn điện, vật liệu nổ và dễ cháy, hơi, sương dầu, rò rỉ nước và nước mặn |
Rung động | Dưới 5,9 m/s2 (0,6g) |
Môi trường cài đặt | Phẳng (<5 độ) |
Tiêu chuẩn và chứng nhận | |
Tài liệu tham khảo thiết kế | IEC 61000-6-2, IEC61000-6-4, IEC 60259 2001, IEC 60255-22-1, IEC60664-1 2007 và EN 62477-1: 2012+A11-2014+A1-2017 |
Chứng nhận / Chỉ thị | CE, 2014/35/EU; 2014/30/EU |
Câu hỏi thường gặp
MỘT:
1. Máy biến áp dòng điện (CT) có thể phát hiện dòng tải thời gian thực.
2. DSP bên trong tính toán và phân tích hàm lượng công suất phản ứng của hệ thống.
3. PWM kiểm soát để gửi tín hiệu đến IGBT để tạo ra dòng bù công suất phản ứng để bù hệ số công suất.
Vui lòng chỉ định điện áp định mức SVG, tần số, 3p3W/3P4W, công suất định mức, vị trí lấy mẫu CT (bên hoặc phía tải).
A: 1*Hướng dẫn sử dụng (hoặc Hướng dẫn điện tử)
1*Vỏ bảo vệ (chỉ dành cho loại gắn trên tường, 1 nắp mô -đun 1)
1. Gói tiêu chuẩn không được đóng gói với bộ ngắt và máy biến áp hiện tại. Nếu cần, xin vui lòng tư vấn trong khi đặt hàng.
2. Chúng tôi đề xuất biến áp dòng loại mở để cài đặt dễ dàng. Máy biến áp dòng mở
3.SVG /SVG Mô -đun nên được bảo vệ bởi bộ ngắt vượt trội. Nếu bộ ngắt không được cài đặt, nó không thuận tiện và bảo vệ để gỡ lỗi, v.v.
