емкостная и индуктивная коррекция коэффициента мощности для трех фазы 480 В/60 Гц
ASVGM-0.48-100A (B)/T (F) L.

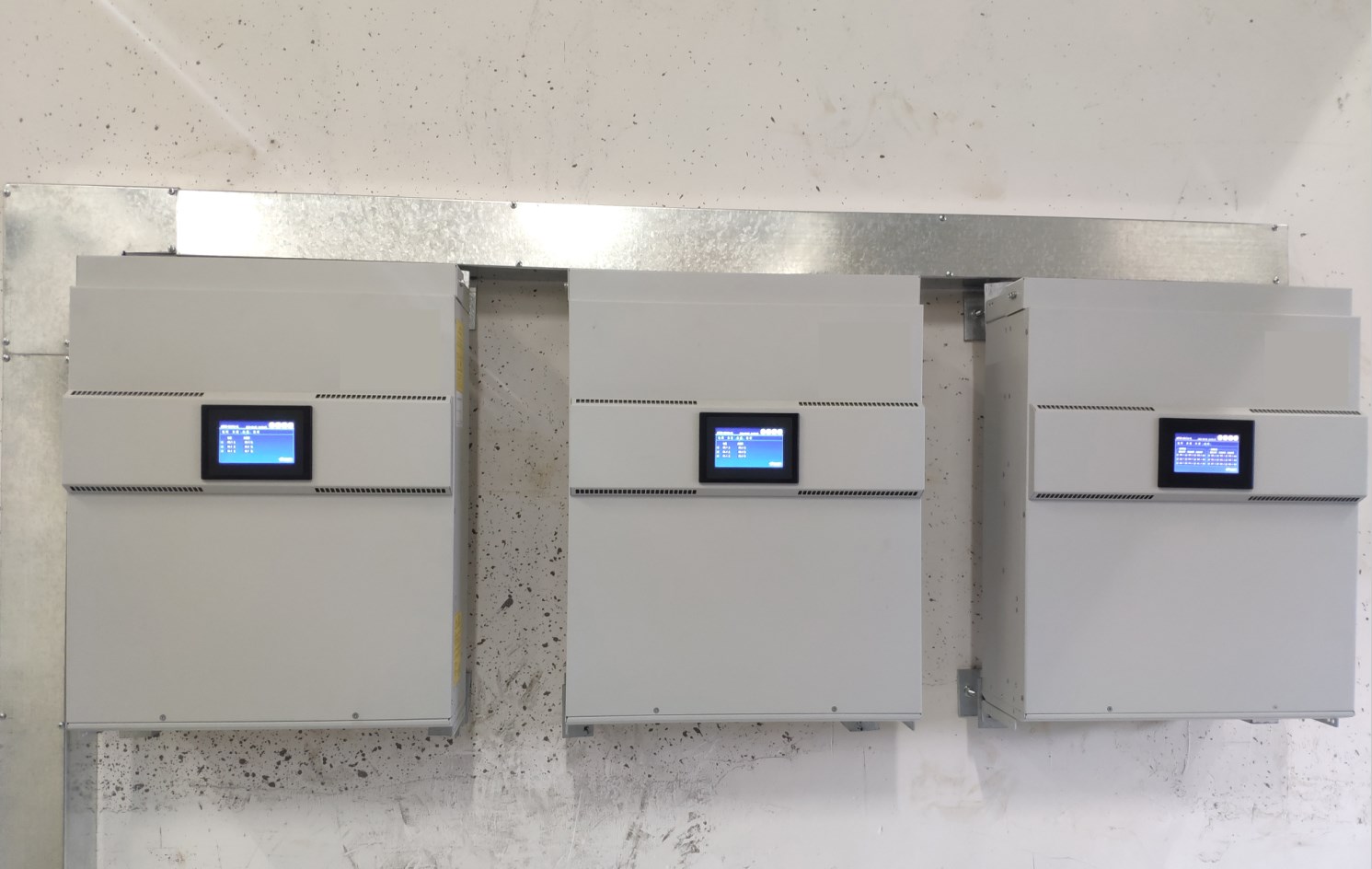

стена/стойка установлена
Санхе
|
PDF -экспорт |
|
Конкретная информация:
Статический генератор VAR ASVGM используется в качестве комплексного улучшения качества электроэнергии для стороны трансформаторов системы распределения электроэнергии, которые одновременно выполняют функции компенсации мощности, управления гармоникой и трехфазного управления дисбалансом. По сравнению с обычной схемой компенсации конденсаторов, это точные, двусторонние, быстрое реактивные возможности компенсации мощности, и устранить риск емкостных системных гармоник;
Приложение
нагрузкиКомпенсация |
Качество электроэнергии |
THDI |
Освещение 、кондиционера, лифт, офис, здание |
так |
10%～ 15% |
UPS, источник питания, IDC и т. Д. |
плохой |
15%～ 20% |
Частотная переменная, сварочная машина, средняя частотная печь, оборудование для выпрямителя и другая мощная нелинейная нагрузка и больше металлургии, нефтехимическая промышленность |
очень плохо |
20%～ 25% |
Особенность
Приоритетная стратегия
Принять новейшую технологию IGBT с высокой частотой переключения до 35 кГц
Быстрые ответы и минимальные тепловые и электрические потери энергии
Быстро реагируя на процессоры DSP+FPGA управлять платформой.
Продукты серии SVGM применяют DSP Полные цифровые системы управления, которые могут немедленно реагировать на изменения нагрузки
Уникальный просторный дизайн для лучшего теплового управления.
Лучший в бизнесе три уровня топологии, которая может лучше компенсировать текущий подход к синусоидальной волне по сравнению с дополнительными двухуровневыми инверторами.
Технические данные
Электрическая характеристика |
|
модель |
20 квар, 35 квар, 50 квар, 75 квар, 100 квар |
Оцененное напряжение |
480 В ± 10% |
Система проводки |
3 Фаза 3 Провод / 3 Фаза 4 Провод |
Номинальная частота |
50/60 Гц ± 5% |
Электронная электронная |
3 уровня топология NPC, IGBT |
Характеристика продукта |
|
Тип |
Настенный, горизонтальный тип стойки, вертикальный тип стойки |
Гармонический фильтр |
2 -й - 23 -й гармонический порядок, выбираемый |
Максимальное искажение напряжения сетки |
15% |
КТ позиция |
Стока сетки / сторона нагрузки |
Система управления |
Закрытый / открытый петля |
Система заземления |
TNC, TNS, TNC-S, IT, TT |
Полное время ответа |
Быстрое время отклика <50 мс, полное время отклика <5 мс |
Эффективность |
До 97,5% |
Коммуникация |
RS 485: Modbus RTU, TCP/IP (необязательно) |
Регистратор данных |
Исторические записи о тревоге |
Модуль IP -уровень |
20 |
Функция |
Коррекция коэффициента мощности, 3 фазовая балансировка, гармоническая фильтрация |
Функция приоритета |
Выбираемый |
Защита |
Перегрузка, сверху и под напряжением, чрезмерный температура, обратная защита инверторного моста, защита от компенсации, защита от напряжения, защита напряжения, защита коротких замыканий, обратная защита инвертора, мост, над защитой компенсации, защита от резонанса и т. Д. |
Шум |
<60 дБ |
Частота переключения |
20 кГц |
Охлаждение |
Интеллектуальное воздушное охлаждение |
Паралельная способность |
Неограниченный |
Паралельная операция |
Master / Slave, Multi Master, Multi Master и Multi Slave |
Паралельная последовательность |
Доля нагрузки, каскад (необязательно) |
Цвет |
Ral 7035 Grey |
Среда |
|
Возвышение |
<2000 м без разрыва |
Температура окружающей среды |
- 20 ℃ до 40 ℃, выше 40 ℃ будет растет (максимум 50 ℃) |
Относительная влажность |
До 95%, не конденсирование |
Среда |
Внутренний, свободный от: коррозийный газ, проводящая пыль, взрывчатая и легковоспламеняющаяся материал, пара, нефтяной туман, утечка воды и соленая вода |
Вибрация |
Менее 5,9 м/с2 (0,6 г) |
Установка среда |
Плоская (<5 градусов) |
Стандарт и сертификация |
|
Ссылка на дизайн |
IEC 61000-6-2, IEC61000-6-4, IEC 60259 2001, IEC 60255-22-1, IEC60664-1 2007 и EN 62477-1: 2012+A11-2014+A1-2017 |
Сертификация / Директивы |
CE, 2014/35/ЕС; 2014/30/ЕС |
Часто задаваемые вопросы
A:
1. Трансформатор External Tack (CT) может обнаружить ток нагрузки в режиме реального времени.
2. Внутренний DSP рассчитывает и анализирует реактивное содержание мощности системы.
3. Контролируйте ШИМ для отправки сигнала в IGBT для генерации тока компенсации реактивной мощности для компенсации коэффициента мощности.
Пожалуйста, укажите номинальное напряжение SVG, частоту, 3P3W/3P4W, номинальную емкость, положение отбора проб CT (сетка или сторона нагрузки).
A: 1*Руководство (или электронное руководство)
1*Защитная крышка (только для настенного типа, 1 крышка 1 модуля 1)
1. Стандартный пакет не упакован с помощью выключателя и трансформатора тока. При необходимости сообщите, пожалуйста, при заказе.
2. Мы рекомендовали трансформатор тока открытого типа для легкой установки. Трансформатор тока открытого типа
3. Модуль SVG /SVG должен быть защищен превосходным выключателем. Если выключатель не установлен, он не является удобным и защитным для отладки и т. Д.
