HVPF
سانهي
تصفية التوافقيات عالية الترتيب بشكل فعال وتحسين جودة الطاقة. الموديل: HVPF
HVPF
داخلي / خارجي
نوع الإطار، نوع الحاوية
سانهي
|
تصدير قوات الدفاع الشعبي |
|
المنتج: مرشح توافقي عالي الجهد من سلسلة HVPF
المقدمة: لتصفية التوافقيات عالية الترتيب بشكل فعال وتحسين جودة الطاقة. النموذج: HVPF

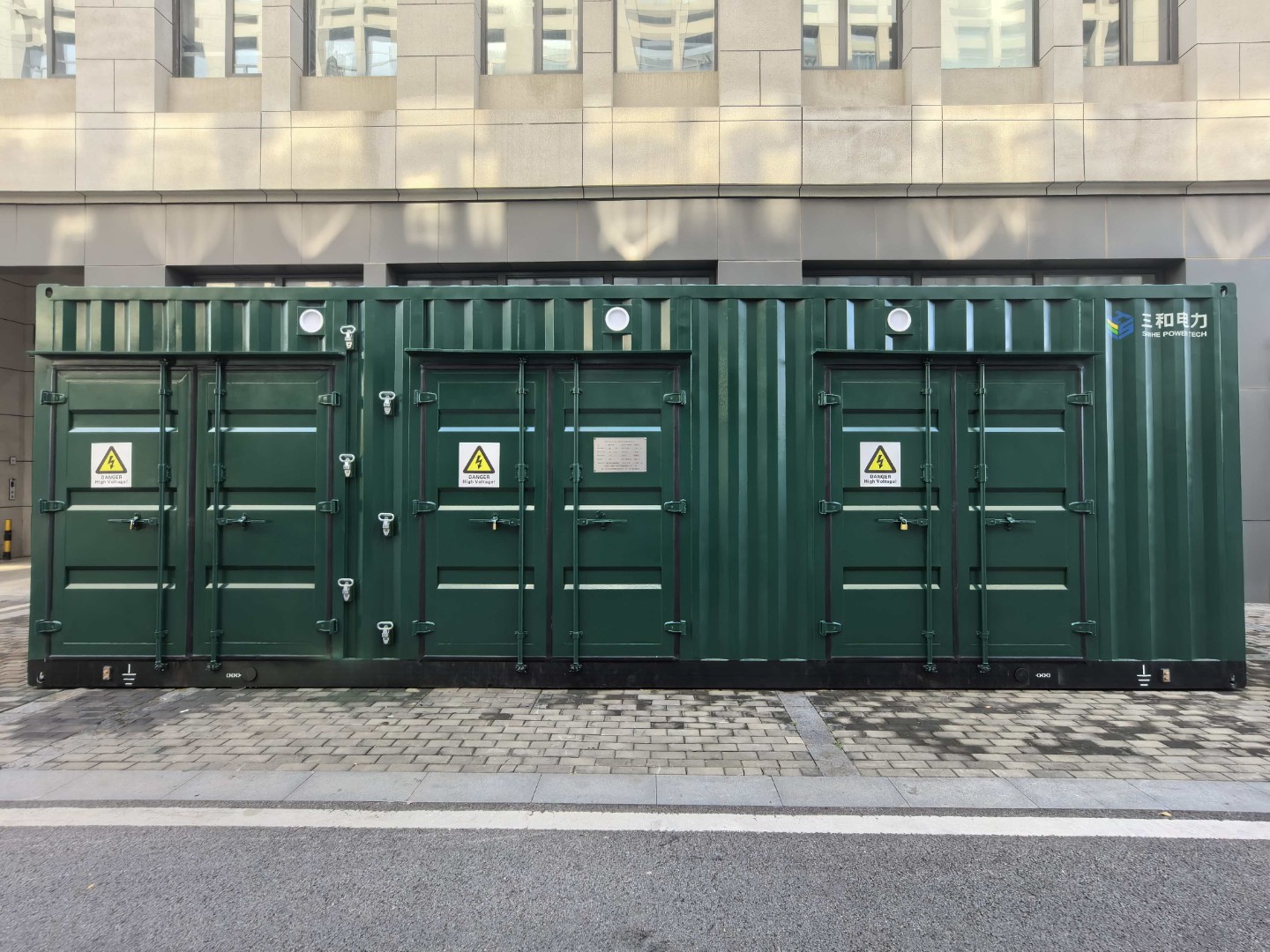

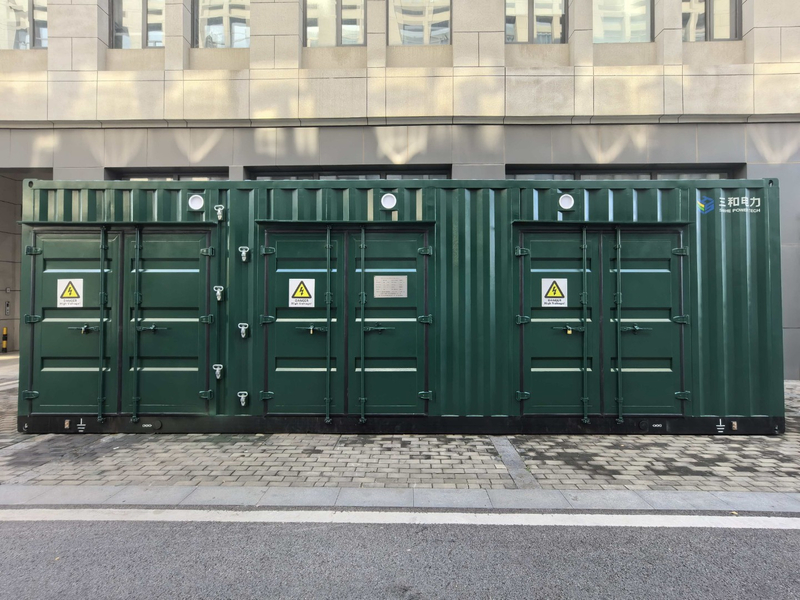

التثبيت: حاوية، نوع الإطار، واقفة على الأرض
العلامة التجارية: سانهي
نظرًا للتقدم في الأتمتة الصناعية، أصبحت المعدات مثل المقومات ومحولات التردد والخلايا الإلكتروليتية وأفران القوس الكهربائي تستخدم على نطاق واسع في المؤسسات الصناعية والتعدين. تولد هذه الأحمال غير الخطية توافقيات كبيرة عالية الترتيب أثناء التشغيل، والتي يتم تغذيتها في شبكة الطاقة، مما يتسبب في تشويه شكل الموجة، وتدهور جودة الطاقة، وتعريض التشغيل الآمن للأجهزة الكهربائية الأخرى في نظام الإمداد للخطر. هذا الشكل من 'تلوث الطاقة' لا يؤدي فقط إلى زيادة الخسائر الإضافية في المحولات والكابلات ومعدات الطاقة الأخرى، بل يمكن أن يؤدي أيضًا إلى أعطال في أنظمة التحكم والحماية والقياس، فضلاً عن التداخل مع أنظمة الاتصالات والشبكات.
توفر سلسلة HVPF من المرشحات التوافقية السلبية ذات الجهد العالي الحل الأمثل لتشويه الجهد والتيار. تم تصميم هذا الجهاز في المقام الأول للقمع التوافقي مع توفير تعويض الطاقة التفاعلية، ويضمن أن كلاً من معدل تشويه الجهد التوافقي للنظام والتيار التوافقي المحقون في الشبكة يتوافق مع المعايير الوطنية. بالإضافة إلى ذلك، فإنه يعمل على تحسين عامل الطاقة، مما يحقق الأهداف المزدوجة لإدارة جودة الطاقة والحفاظ على الطاقة.
ميزة
✔ تصميم محاكاة دقيق - يستخدم مقاومة النظام والطاقة والمعلمات التوافقية للمحاكاة بمساعدة الكمبيوتر لتحديد فروع المرشح وقدرته المثالية.
✔ المكونات الأساسية عالية الأداء :

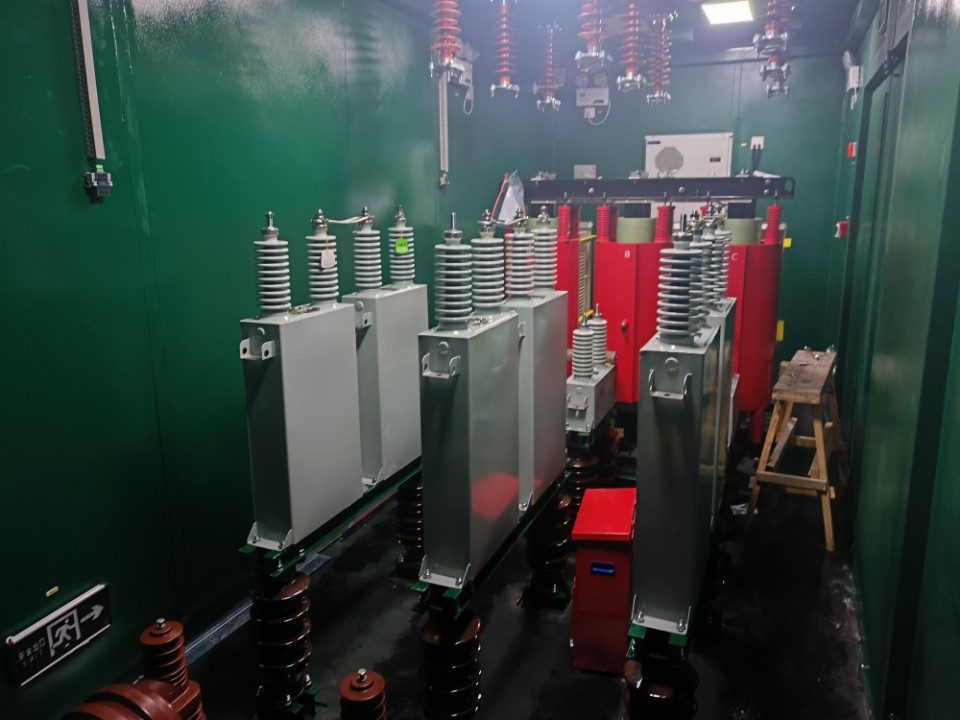

- مكثفات مرشح عازل كهربائي عازل لجميع الأفلام، يتميز بحجم صغير، وخسارة منخفضة، وارتفاع منخفض في درجة الحرارة، وقدرة عالية على التحميل الزائد.

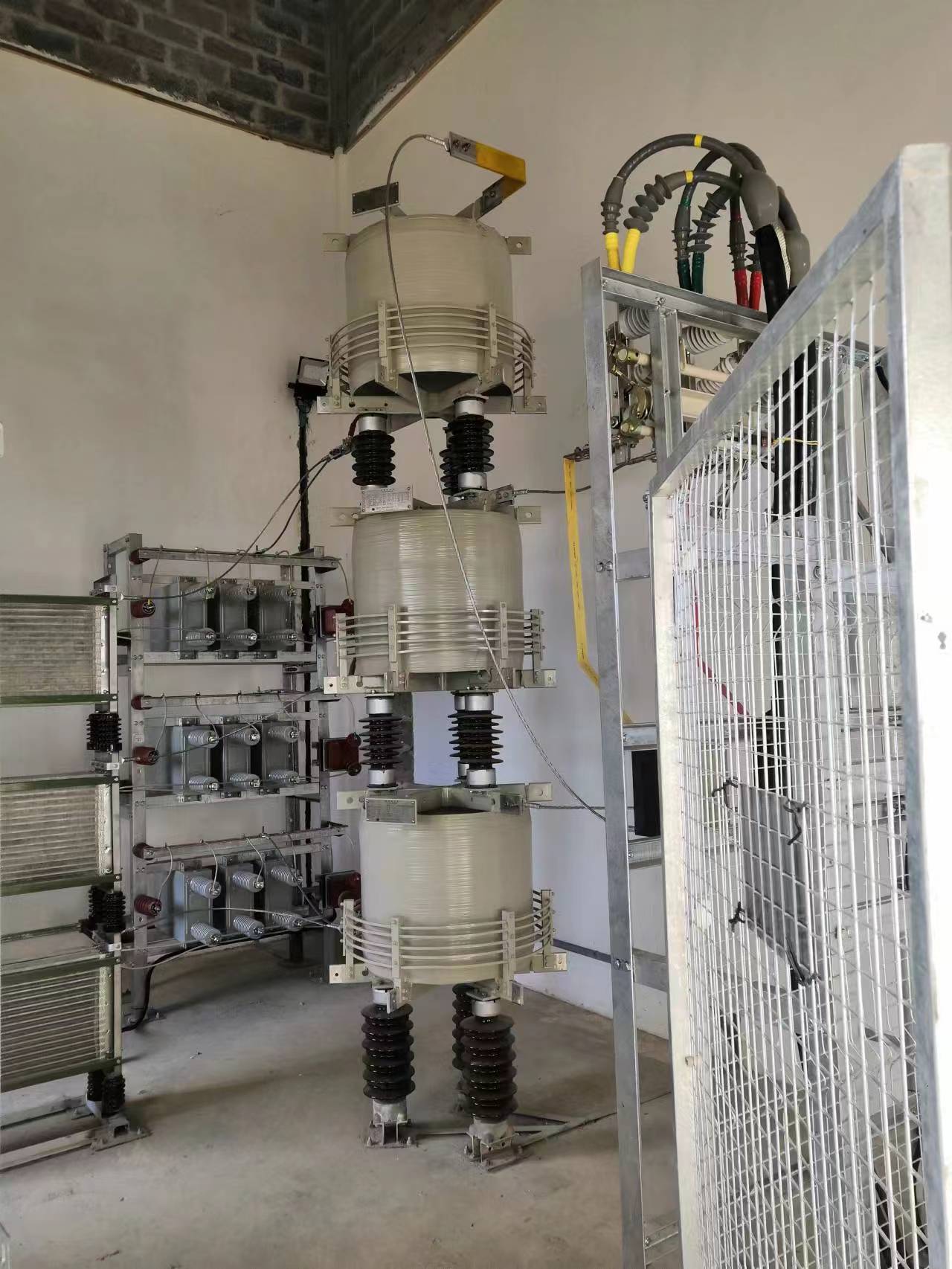

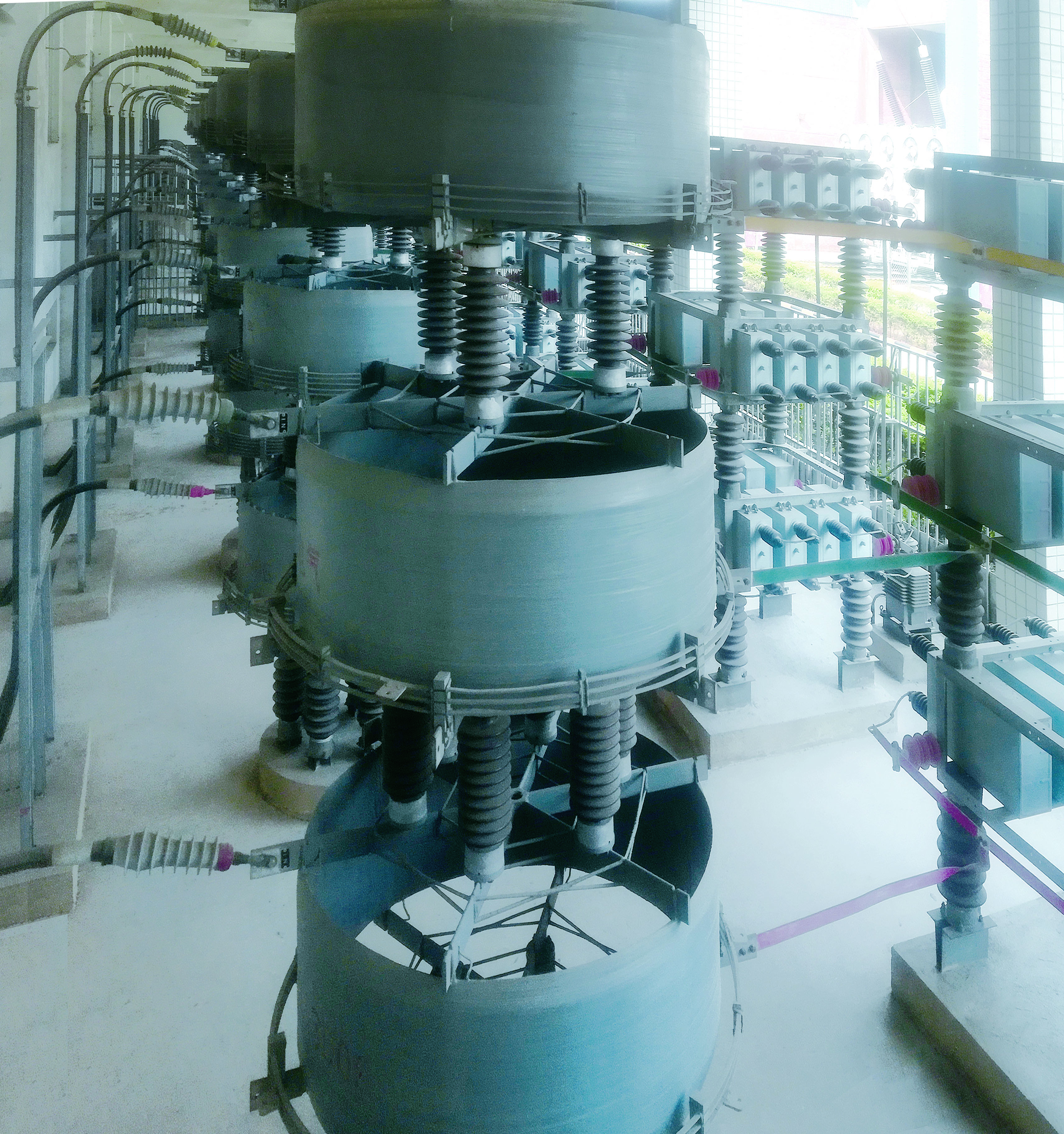

- مفاعلات الترشيح: تصميم ذو قلب هوائي أحادي الطور، مع محاثة قابلة للضبط بشكل مستمر (±5%) وتشغيل هادئ.

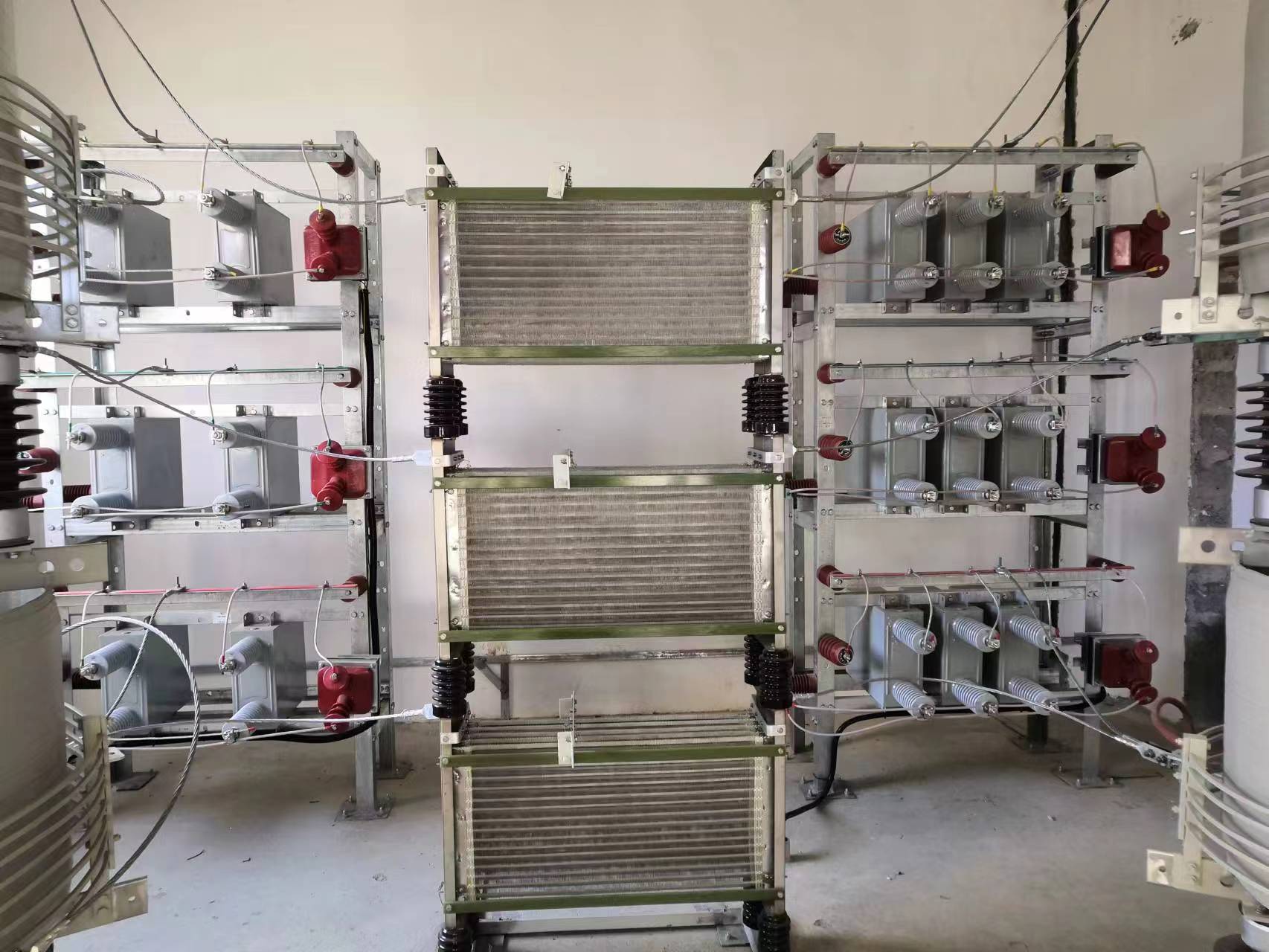

- مقاومات التخميد: تصميم غير حثي أو منخفض الحث، مع مقاومة قابلة للتعديل لضمان دقة الضبط الدقيقة.
✔ تكوين طوبولوجيا مرن - يدعم مجموعات مرشحات أحادية الضبط ومزدوجة الضبط وعالية التمرير لاستهداف التوافقيات عالية الترتيب مثل الخامس والسابع والحادي عشر.
✔ وظيفة الترشيح 'صفر طاقة تفاعلية' - مفاعلات متوازية اختيارية لتشكيل دائرة LC عالية الترتيب، مما يحقق تصفية عالية الكفاءة مع تيار أساسي قريب من الصفر.
✔ تصميم أمان كامل الحماية - مجهز بشاشة عرض حية وقفل كهرومغناطيسي قسري للسلامة التشغيلية.
✔ أشكال هيكلية قابلة للتكوين – متوفرة في تصميمات من نوع الإطار أو من نوع الخزانة، وقابلة للتخصيص وفقًا لمتطلبات الموقع.
شروط الاستخدام
المعلمة |
مواصفة |
درجة الحرارة المحيطة |
-25 درجة مئوية إلى +45 درجة مئوية (قابل للتخصيص لظروف خاصة) |
الرطوبة النسبية |
≥ 95% |
ارتفاع |
≥ 1000 م (قابل للتخصيص لتطبيقات الارتفاعات العالية) |
أقصى جهد التشغيل |
≥ 110% من الجهد المقنن (باستثناء العمليات العابرة) |
الحد الأقصى للحمل الحالي |
≥ 130% من التيار المقنن (باستثناء العمليات العابرة) |
المتوسطة المحيطة |
غير متفجرة وغير قابلة للاشتعال. خالية من الغازات التي تؤدي إلى تآكل المعادن أو تحلل العزل، والغبار الموصل. |
موقع التثبيت |
خالية من الاهتزازات أو الصدمات الشديدة. إمالة التثبيت ≥ 5 درجات. |
معايير التنفيذ والمرجعية
الكود القياسي |
العنوان القياسي |
إيك 60871-1:2014 |
مكثفات التحويل لأنظمة طاقة التيار المتردد ذات الجهد المقنن أعلى من 1000 فولت - الجزء 1: عام |
إيي 519-2014 |
التوافقيات في شبكات الإمداد العامة وتتوافق مع الحدود الموصى بها في IEEE 519-2014 |
سلسلة IEC 61000-2 |
مستويات التوافق المحددة في سلسلة IEC 61000-2. |
جيجابايت/ت 26870-2011 |
تطبيق المرشحات ومكثفات التحويل في شبكات طاقة التيار المتردد الصناعية المتأثرة بالتوافقيات |
جيجابايت/ت 11024.1-2019 |
مكثفات التحويل لأنظمة طاقة التيار المتردد ذات الجهد الاسمي فوق 1000 فولت - الجزء 1: عام |
جيجابايت/ت 14549-1993 |
جودة الطاقة – التوافقيات في شبكات الإمداد العامة |
جي بي/تي 10931-2010 |
جهاز تصفية الطاقة ذات الجهد العالي |
مبدأ العمل:
يشتمل هذا الجهاز على دائرة مرشح مع مكثفات مرشح، ومفاعلات مرشح، ومقاومات غير حثية، متصلة على التوازي مع المصدر التوافقي. إنه يخلق مسارات منخفضة المقاومة للتوافقيات الفردية خارج شبكة الطاقة الرئيسية، مما يحول بشكل فعال معظم التيارات التوافقية إلى المرشح ويقلل تشويه الشبكة إلى مستوى متوافق. عند التردد الأساسي (50 هرتز)، يعمل المرشح كمكثف، مما يوفر طاقة تفاعلية للشبكة لتعزيز عامل الطاقة وتحسين الأداء العام.
اعتمادًا على ظروف الموقع، يمكن تكوين نظام الترشيح باستخدام مرشحات أحادية الضبط أو مزدوجة الضبط أو عالية التمرير، تستهدف التوافقيات عالية التردد في الشبكة (على سبيل المثال، الطلبات الخامسة والسابعة والحادية عشرة). تم تصميمه مع الأخذ في الاعتبار الهيكل المنطقي والتشغيل الموثوق به، كما أن الجهاز مُجهز بنظام حماية شامل، مما يضمن الأداء المستقر لمجموعة المعدات الكاملة.
يوضح الشكل 1 تدفق التيار التوافقي بعد تكوين دائرة رنين متوازية بين بنك المكثف والشبكة. عندما يكون عامل طاقة النظام منخفضًا، عادةً ما يتم توصيل بنوك المكثفات بالتوازي لتوفير تعويض الطاقة التفاعلية. ومع ذلك، إذا كان بنك المكثف ومحاثة النظام يترددان بالتوازي عند تردد توافقي محدد، فقد يؤدي ذلك إلى تضخيم توافقي كبير. ونتيجة لذلك، قد يتجاوز الجهد التوافقي المستويات المسموح بها للتطبيق، مما يساهم في تلوث الشبكة، كما هو موضح في الشكل 1.
يوضح الشكل 2 تدفق التيار التوافقي بعد تركيب جهاز الترشيح السلبي HVPF. تم تصميم وتصنيع نظام تعويض الفلتر هذا بناءً على تحليل شامل لظروف العميل المحددة في الموقع. يتم الحصول على البيانات المدخلة لعملية التصميم من القياسات الميدانية الفعلية ومن ثم دمجها في نموذج محاكاة الكمبيوتر. ونتيجة لذلك، يكون أداء الترشيح فعالاً للغاية: يتم تحويل غالبية التيارات التوافقية إلى المرشح، في حين يتدفق جزء صغير فقط - يتوافق مع المعايير ذات الصلة - إلى شبكة الطاقة، كما هو موضح في الشكل 2.
يوضح الشكل 3 المنحنى المميز لمقاومة تردد النظام. استنادًا إلى طوبولوجيا النظام الموضحة في الشكل 2، يوضح هذا الرسم البياني بوضوح أن قيم المعاوقة عند الترددات التوافقية الخامس والسابع والحادي عشر والأعلى منخفضة بشكل ملحوظ، مما يشير إلى أداء الترشيح الفعال.
مخطط الأسلاك الرئيسي
اختيار النموذج
المعلمة |
مواصفة |
الجهد المقنن |
1-35 كيلو فولت |
التردد الأساسي المقدر |
50 هرتز / 60 هرتز (±5% قابل للتعديل) |
طريقة الاتصال |
ص (واي) |
مستوى الحماية |
الخزانة الداخلية: IP2X؛ نوع الإطار الداخلي/الخارجي: مجهز بسياج أمان |
وظائف الحماية |
الجهد الزائد، الجهد المنخفض، التيار الزائد، عدم التوازن، حماية الصمامات |
التوافقيات المستهدفة |
الثالث، الخامس، السابع، الحادي عشر، الثالث عشر، وما إلى ذلك (بما في ذلك تصفية التمرير العالي) |
أداء التصفية والتعويض
l تتوافق التصفية التوافقية مع المعيار الوطني GB/T 14549-1993 لجودة الطاقة - التوافقيات في شبكات الإمداد العامة وتتوافق مع الحدود الموصى بها من IEEE 519-2014 ومستويات التوافق المحددة في سلسلة IEC 61000-2.
ل تعويض الطاقة التفاعلية يرفع عامل الطاقة إلى ≥0.95 ، مما يقلل من تكاليف الكهرباء.
l يقلل الفاقد في المحولات والخطوط، ويعزز قدرة النقل، ويطيل عمر خدمة معدات التحكم الكهربائية.
الخدمات الفنية
ل الكشف التوافقي في الموقع والتحليل وتقديم تقرير الاختبار.
ل اقتراح حلول مصممة خصيصا على أساس الظروف الميدانية.
ل تحديد وتحسين مخططات التحكم التوافقي.
ل اختبار وتقييم وتعديل خطط تعويض الطاقة التفاعلية.
طلب المعلومات المطلوبة
فئة |
تفاصيل |
معلمات النظام |
بيانات لوحة المحولات؛ الحد الأدنى من سعة الدائرة القصيرة أو تيار الدائرة القصيرة عند نقطة التثبيت؛ الطاقة النشطة/التفاعلية، وعامل الطاقة، ودورة التشغيل؛ مخطط النظام أحادي الخط. |
معلومات المصدر التوافقي |
النوع (على سبيل المثال، VFD، محرك DC، فرن متوسط التردد، مقوم) ومعلمات اللوحة؛ الحالة التوافقية الحالية وبيانات الاختبار التوافقي. |
شروط التثبيت |
أبعاد الخزانة الظروف البيئية للموقع؛ مستوى الحماية المطلوب |
متطلبات الأداء |
عامل الطاقة المستهدف؛ معدل التشوه التوافقي المسموح به؛ المتطلبات الفنية المحددة الأخرى. |
