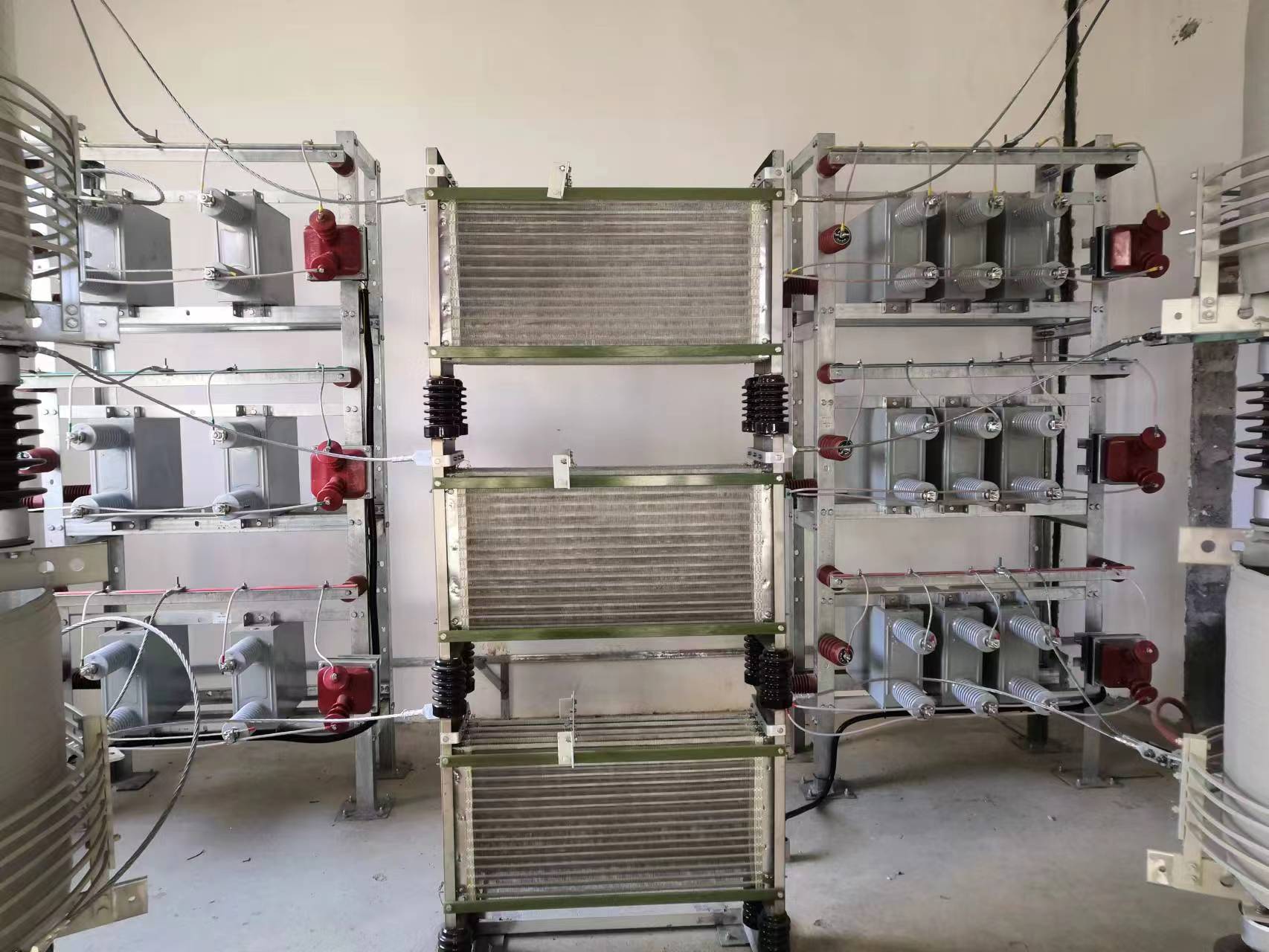

Фильтр гармоник высокого напряжения серии HVPF

Продукт: Фильтр гармоник высокого напряжения серии HVPF

Введение: для эффективной фильтрации высших гармоник и улучшения качества электроэнергии. Модель: HVPF.

Монтаж: контейнерный, рамного типа, напольный.

Бренд: Санхэ

Введение продукта

Благодаря достижениям в области промышленной автоматизации такое оборудование, как выпрямители, преобразователи частоты, электролизеры и электродуговые печи, широко используется на промышленных и горнодобывающих предприятиях. Эти нелинейные нагрузки во время работы генерируют значительные гармоники высокого порядка, которые подаются в электросеть, вызывая искажение формы сигнала, ухудшая качество электроэнергии и ставя под угрозу безопасную работу других электрических устройств в системе электроснабжения. Эта форма «энергетического загрязнения» не только увеличивает дополнительные потери в трансформаторах, кабелях и другом силовом оборудовании, но также может привести к сбоям в системах управления, защиты и измерения, а также к помехам в системах связи и сетевых системах.

Серия высоковольтных пассивных фильтров гармоник HVPF предлагает оптимальное решение для устранения искажений напряжения и тока. Разработанное в первую очередь для подавления гармоник и одновременного обеспечения компенсации реактивной мощности, это устройство обеспечивает соответствие коэффициента гармонических искажений напряжения системы и гармонического тока, подаваемого в сеть, национальным стандартам. Кроме того, он улучшает коэффициент мощности, достигая двойной цели: управления качеством электроэнергии и энергосбережения.

Особенность

✔ Прецизионное моделирование — использует импеданс системы, мощность и параметры гармоник для компьютерного моделирования для определения оптимальных ветвей фильтра и его пропускной способности.
✔ Высокопроизводительные
- фильтрующие конденсаторы основных компонентов: полностью пленочный изоляционный диэлектрик, компактный размер, низкие потери, низкий рост температуры и высокая перегрузочная способность.
- Фильтр-реакторы: однофазная конструкция с воздушным сердечником, с плавной регулировкой индуктивности (±5%) и бесшумной работой.
- Демпфирующие резисторы: неиндуктивная конструкция или конструкция с низкой индуктивностью, со ступенчато регулируемым сопротивлением для обеспечения точности настройки.
✔ Гибкая конфигурация топологии – поддерживает комбинации фильтров одинарной, двойной настройки и фильтров верхних частот для обработки гармоник высокого порядка, таких как 5-я, 7-я и 11-я.
✔ Функция фильтрации «нулевой реактивной мощности» — дополнительные параллельные реакторы для формирования LC-цепи высокого порядка, обеспечивающие высокоэффективную фильтрацию с почти нулевым током основной гармоники.
✔ Конструкция с полной защитой — оснащен дисплеем в реальном времени и электромагнитной принудительной блокировкой для обеспечения эксплуатационной безопасности.
✔ Конфигурируемые структурные формы – доступны в исполнении рамного или шкафного типа, настраиваемые в соответствии с требованиями на месте.

Условия использования

Параметр	Спецификация
Температура окружающей среды	От -25°C до +45°C (настраивается для особых условий)
Относительная влажность	≤ 95%
Высота	≤ 1000 м (настраивается для работы на большой высоте)
Максимальное рабочее напряжение	≤ 110 % номинального напряжения (исключая переходные процессы)
Максимальный ток нагрузки	≤ 130 % номинального тока (исключая переходные процессы)
Окружающая среда	Невзрывоопасный, негорючий. Не содержит газов, которые разъедают металлы или ухудшают изоляцию, а также проводящей пыли.
Место установки	Не подвергается сильной вибрации или ударам. Наклон установки ≤ 5°.

Стандарты исполнения и эталонные стандарты

Стандартный код	Стандартное название
МЭК 60871-1:2014	Шунтирующие конденсаторы для систем переменного тока с номинальным напряжением выше 1000 В. Часть 1. Общие сведения.
ИЭЭЭ 519-2014	Гармоники в сетях общественного питания соответствуют рекомендуемым ограничениям IEEE 519-2014.
Серия МЭК 61000-2	Уровни совместимости указаны в серии IEC 61000-2.
ГБ/Т 26870-2011	Применение фильтров и шунтирующих конденсаторов в промышленных сетях переменного тока, подверженных воздействию гармоник
ГБ/Т 11024.1-2019	Шунтирующие конденсаторы для систем переменного тока с номинальным напряжением выше 1000 В. Часть 1. Общие сведения.
ГБ/Т 14549-1993	Качество электроэнергии – гармоники в сетях общественного питания
ДЖБ/Т 10931-2010	Устройство фильтра мощности высокого напряжения

Принцип работы:

Это устройство содержит схему фильтра с фильтрующими конденсаторами, фильтрующими реакторами и неиндуктивными резисторами, подключенными параллельно источнику гармоник. Он создает пути с низким импедансом для отдельных гармоник за пределами основной электросети, эффективно направляя большую часть гармонических токов в фильтр и уменьшая искажения сети до соответствующего уровня. На основной частоте (50 Гц) фильтр ведет себя как конденсатор, подавая в сеть реактивную мощность для повышения коэффициента мощности и оптимизации общей производительности.

В зависимости от условий на объекте система фильтрации может быть оснащена фильтрами одинарной, двойной настройки или фильтрами верхних частот, нацеленными на высокочастотные гармоники в сети (например, 5-го, 7-го и 11-го порядков). Разработанное с учетом рациональной топологии и надежной работы, устройство также оснащено комплексной системой защиты, обеспечивающей стабильную работу всего комплекта оборудования.

На рисунке 1 показано течение гармонического тока после образования параллельного резонансного контура между батареей конденсаторов и сетью. Когда коэффициент мощности системы низкий, банки конденсаторов обычно подключаются параллельно для обеспечения компенсации реактивной мощности. Однако если батарея конденсаторов и индуктивность системы резонируют параллельно на определенной частоте гармоник, это может привести к значительному усилению гармоник. В результате напряжение гармоник может превысить допустимые уровни для данного применения, что приведет к загрязнению сети, как показано на рисунке 1.

На рисунке 2 показано течение гармонического тока после установки пассивного фильтрующего устройства HVPF. Эта система компенсации фильтров спроектирована и изготовлена ​​на основе тщательного анализа конкретных условий на объекте заказчика. Входные данные для процесса проектирования получаются на основе фактических полевых измерений, а затем включаются в компьютерную имитационную модель. В результате эффективность фильтрации очень эффективна: большая часть токов гармоник отводится к фильтру, в то время как лишь минимальная часть — соответствующая соответствующим стандартам — поступает в электросеть, как показано на рисунке 2.

На рисунке 3 показана характеристическая кривая частотного импеданса системы. На основе топологии системы, показанной на рисунке 2, эта диаграмма ясно демонстрирует, что значения импеданса на частотах 5-й, 7-й, 11-й и более высоких гармоник значительно низкие, что указывает на эффективную фильтрацию.

Основная схема подключения

Выбор модели

Параметр	Спецификация
Номинальное напряжение	1–35 кВ
Номинальная основная частота	50 Гц/60 Гц (регулировка ±5 %)
Способ подключения	Ю (Уай)
Уровень защиты	Внутренний шкаф: IP2X; Тип внутренней/наружной рамы: Оборудован защитным ограждением
Функции защиты	Перенапряжение, пониженное напряжение, перегрузка по току, дисбаланс, защита предохранителями
Целевые гармоники	3-й, 5-й, 7-й, 11-й, 13-й и т. д. (включая фильтр верхних частот)

Производительность фильтрации и компенсации

l Фильтрация гармоник соответствует национальному стандарту GB/T 14549-1993 «Качество электроэнергии – гармоники в сетях общественного питания» и соответствует рекомендуемым ограничениям IEEE 519-2014 и уровням совместимости, указанным в серии IEC 61000-2.

l Компенсация реактивной мощности повышает коэффициент мощности до ≥0,95 , снижая затраты на электроэнергию.

l Снижает потери в трансформаторах и линиях, повышает пропускную способность и продлевает срок службы электрического оборудования управления.

Технические услуги

l Обнаружение гармоник на месте, анализ и предоставление отчета об испытаниях.

l Предложение индивидуальных решений с учетом полевых условий.

l Определение и оптимизация схем гармонического контроля.

l Тестирование, оценка и корректировка планов компенсации реактивной мощности.

Требуется информация для заказа

Категория	Подробности
Параметры системы	Данные паспортной таблички трансформатора; минимальная отключающая способность или ток короткого замыкания в точке установки; активная/реактивная мощность, коэффициент мощности и рабочий цикл; однолинейная схема системы.
Информация об источнике гармоник	Тип (например, ЧРП, привод постоянного тока, среднечастотная печь, выпрямитель) и параметры паспортной таблички; текущий статус гармоник и данные испытаний на гармоники.
Условия установки	Размеры шкафа; экологические условия площадки; необходимый уровень защиты.
Требования к производительности	Целевой коэффициент мощности; допустимый коэффициент гармонических искажений; другие специальные технические требования.
