HVPF
sanhe
Filtra eficazmente los armónicos de alto orden y mejora la calidad de la energía. Modelo: HVPF
HVPF
interior/exterior
tipo de marco, tipo de contenedor
sanhe
|
Exportación de PDF |
|
Producto: Filtro de armónicos de alto voltaje serie HVPF
Introducción: para filtrar eficazmente los armónicos de alto orden y mejorar la calidad de la energía. Modelo: HVPF

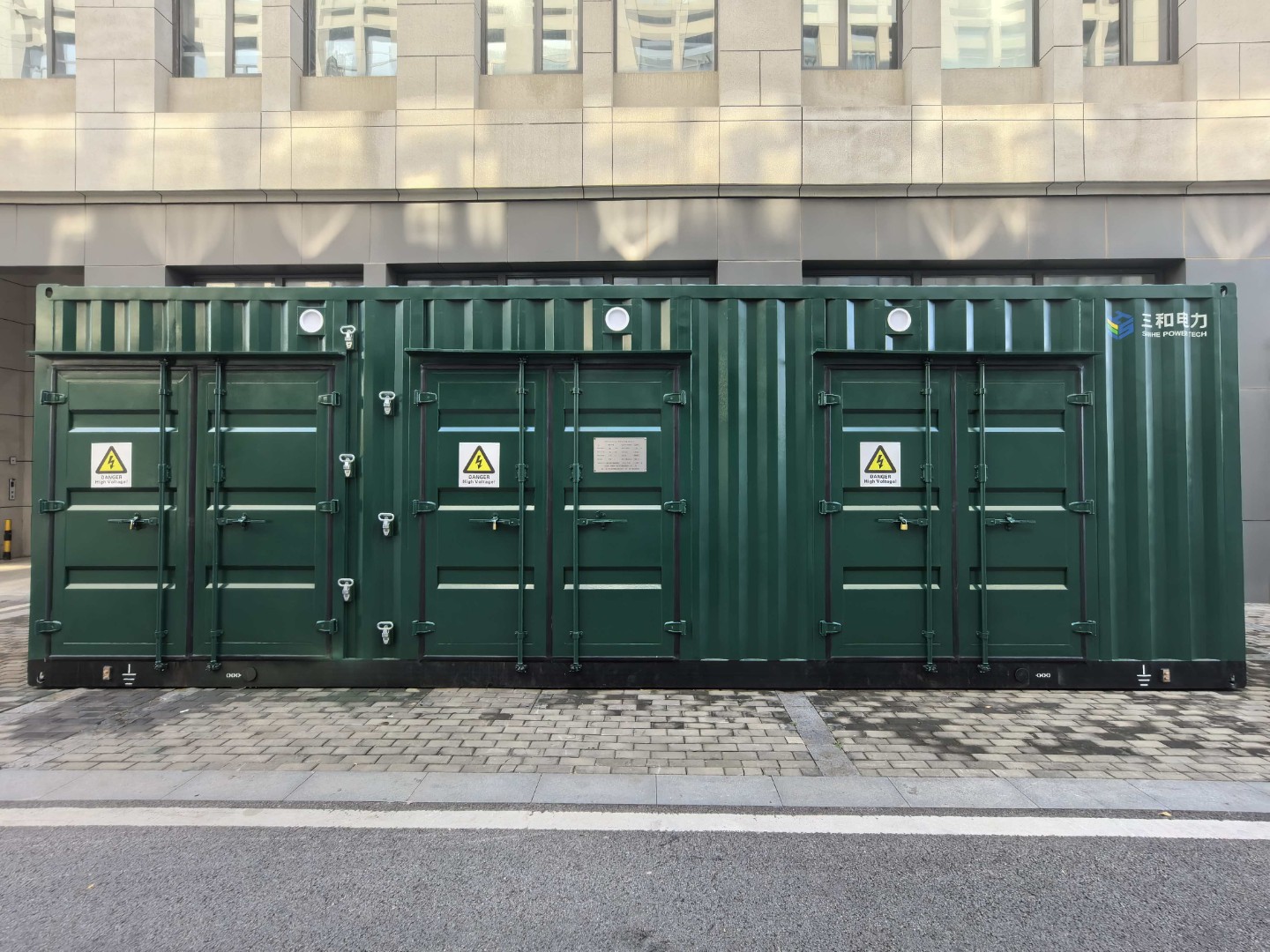

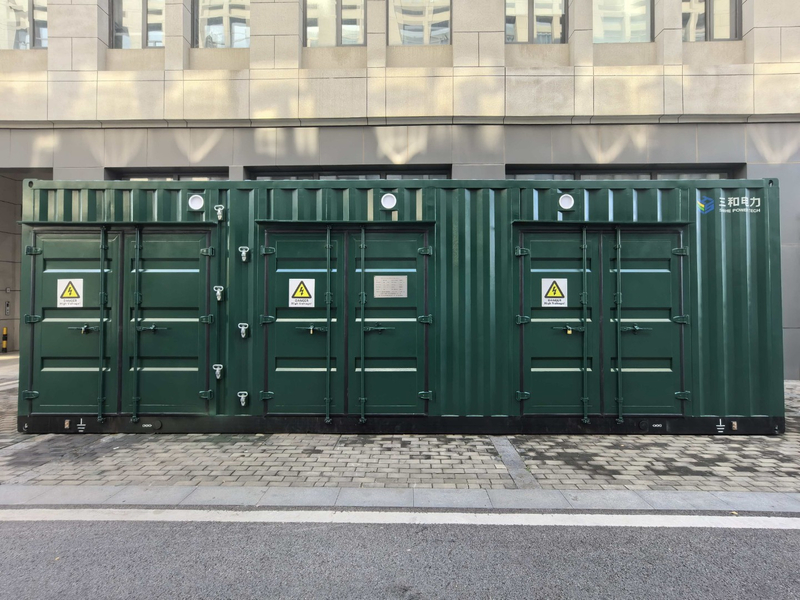

Instalación: contenedor, tipo marco, de pie
Marca: Sanhe
Debido a los avances en la automatización industrial, equipos como rectificadores, convertidores de frecuencia, celdas electrolíticas y hornos de arco eléctrico se utilizan ampliamente en empresas industriales y mineras. Estas cargas no lineales generan importantes armónicos de alto orden durante el funcionamiento, que se introducen en la red eléctrica, provocando distorsión de la forma de onda, degradando la calidad de la energía y poniendo en peligro el funcionamiento seguro de otros dispositivos eléctricos en el sistema de suministro. Esta forma de 'contaminación eléctrica' no sólo aumenta las pérdidas adicionales en transformadores, cables y otros equipos eléctricos, sino que también puede provocar fallos en los sistemas de control, protección y medición, así como interferencias con los sistemas de comunicación y redes.
La serie HVPF de filtros armónicos pasivos de alto voltaje ofrece la solución óptima para la distorsión de voltaje y corriente. Diseñado principalmente para la supresión de armónicos y al mismo tiempo proporciona compensación de potencia reactiva, este dispositivo garantiza que tanto la tasa de distorsión de voltaje armónico del sistema como la corriente armónica inyectada en la red cumplan con los estándares nacionales. Además, mejora el factor de potencia, logrando el doble objetivo de gestión de la calidad eléctrica y conservación de energía.
Característica
✔ Diseño de simulación de precisión : utiliza la impedancia del sistema, la potencia y los parámetros armónicos para una simulación asistida por computadora para determinar las ramas y la capacidad óptimas del filtro.
✔ Condensadores de filtro de componentes centrales de alto rendimiento
- : dieléctrico de aislamiento de película, con tamaño compacto, baja pérdida, bajo aumento de temperatura y alta capacidad de sobrecarga.
- Reactores de filtro: Diseño de núcleo de aire monofásico, con inductancia continuamente ajustable (±5%) y funcionamiento silencioso.
- Resistencias de amortiguación: Diseño no inductivo o de baja inductancia, con resistencia ajustable por pasos para garantizar una precisión de sintonización precisa.
✔ Configuración de topología flexible : admite combinaciones de filtros de sintonización simple, sintonización doble y de paso alto para detectar armónicos de orden alto, como el 5.°, 7.° y 11.°.
✔ Función de filtrado de 'potencia reactiva cero' : reactores paralelos opcionales para formar un circuito LC de alto orden, logrando un filtrado altamente eficiente con una corriente fundamental cercana a cero.
✔ Diseño de seguridad con protección total : equipado con pantalla en vivo y enclavamiento electromagnético forzado para seguridad operativa.
✔ Formas estructurales configurables : disponibles en diseños tipo marco o gabinete, personalizables según los requisitos del sitio.
Condiciones de uso
Parámetro |
Especificación |
Temperatura ambiente |
-25°C a +45°C (Personalizable para condiciones especiales) |
Humedad relativa |
≤ 95% |
Altitud |
≤ 1000 m (Personalizable para aplicaciones a gran altitud) |
Voltaje máximo de funcionamiento |
≤ 110% de la tensión nominal (excluidos procesos transitorios) |
Corriente de carga máxima |
≤ 130% de la corriente nominal (excluidos procesos transitorios) |
Medio circundante |
No explosivo, no inflamable. Libre de gases que corroen los metales o degradan el aislamiento y polvo conductor. |
Ubicación de instalación |
Libre de vibraciones o impactos severos. Inclinación de instalación ≤ 5°. |
Estándares de ejecución y referencia
Código estándar |
Título estándar |
CEI 60871-1:2014 |
Condensadores en derivación para sistemas de alimentación de CA que tienen un voltaje nominal superior a 1000 V – Parte 1: General |
IEEE 519-2014 |
Armónicos en redes de suministro públicas y se alinea con los límites recomendados de IEEE 519-2014 |
Serie IEC 61000-2 |
Los niveles de compatibilidad especificados en la serie IEC 61000-2. |
GB/T 26870-2011 |
Aplicación de filtros y condensadores en derivación en redes eléctricas de CA industriales afectadas por armónicos |
GB/T 11024.1-2019 |
Condensadores en derivación para sistemas de alimentación de CA con voltaje nominal superior a 1000 V – Parte 1: Generalidades |
GB/T 14549-1993 |
Calidad de la energía: armónicos en redes de suministro público |
JB/T 10931-2010 |
Dispositivo de filtro de potencia de alto voltaje |
Principio de funcionamiento:
Este dispositivo comprende un circuito de filtro con condensadores de filtro, reactores de filtro y resistencias no inductivas, conectados en paralelo con la fuente de armónicos. Crea rutas de baja impedancia para armónicos individuales fuera de la red eléctrica principal, desviando efectivamente la mayoría de las corrientes armónicas hacia el filtro y reduciendo la distorsión de la red a un nivel compatible. A la frecuencia fundamental (50 Hz), el filtro se comporta como un condensador, suministrando potencia reactiva a la red para mejorar el factor de potencia y optimizar el rendimiento general.
Dependiendo de las condiciones del sitio, el sistema de filtrado se puede configurar con filtros de sintonización simple, sintonización doble o de paso alto, dirigidos a armónicos de alta frecuencia en la red (p. ej., orden 5, 7 y 11). Diseñado teniendo en mente una topología racional y un funcionamiento confiable, el dispositivo también está equipado con un sistema de protección integral, que garantiza el rendimiento estable de todo el equipo.
La Figura 1 ilustra el flujo de corriente armónica tras la formación de un circuito resonante paralelo entre el banco de condensadores y la red. Cuando el factor de potencia del sistema es bajo, los bancos de capacitores generalmente se conectan en paralelo para proporcionar compensación de potencia reactiva. Sin embargo, si el banco de condensadores y la inductancia del sistema resuenan en paralelo a una frecuencia armónica específica, esto puede provocar una amplificación armónica significativa. Como resultado, el voltaje armónico puede exceder los niveles permitidos para la aplicación, lo que contribuye a la contaminación de la red, como se muestra en la Figura 1.
La Figura 2 ilustra el flujo de corriente armónica después de la instalación del dispositivo de filtro pasivo HVPF. Este sistema de compensación de filtro está diseñado y fabricado en base a un análisis exhaustivo de las condiciones específicas del cliente en el sitio. Los datos de entrada para el proceso de diseño se obtienen a partir de mediciones reales de campo y luego se incorporan a un modelo de simulación por computadora. Como resultado, el rendimiento del filtrado es muy eficaz: la mayoría de las corrientes armónicas se desvían al filtro, mientras que sólo una porción mínima (cumpliendo con las normas pertinentes) fluye hacia la red eléctrica, como se muestra en la Figura 2.
La Figura 3 ilustra la curva característica de impedancia-frecuencia del sistema. Según la topología del sistema que se muestra en la Figura 2, este diagrama demuestra claramente que los valores de impedancia en las frecuencias armónicas 5, 7, 11 y superiores son significativamente bajos, lo que indica un rendimiento de filtrado efectivo.
Diagrama de cableado principal
Selección de modelo
Parámetro |
Especificación |
Tensión nominal |
1-35 kilovoltios |
Frecuencia fundamental nominal |
50 Hz/60 Hz (±5% ajustable) |
Método de conexión |
Y (Estrella) |
Nivel de protección |
Gabinete interior: IP2X; Tipo de marco interior/exterior: equipado con valla de seguridad |
Funciones de protección |
Sobretensión, subtensión, sobrecorriente, desequilibrio, protección con fusibles |
Armónicos objetivo |
3.º, 5.º, 7.º, 11.º, 13.º, etc. (incluido el filtrado de paso alto) |
Rendimiento de filtrado y compensación
l El filtrado de armónicos cumple con la norma nacional GB/T 14549-1993 Calidad de energía: armónicos en redes de suministro público y se alinea con los límites recomendados de IEEE 519-2014 y los niveles de compatibilidad especificados en la serie IEC 61000-2.
l La compensación de potencia reactiva aumenta el factor de potencia a ≥0,95 , lo que reduce los costos de electricidad.
l Disminuye las pérdidas en transformadores y líneas, mejora la capacidad de transmisión y extiende la vida útil de los equipos de control eléctrico.
Servicios Técnicos
l Detección de armónicos, análisis y provisión de informes de prueba in situ.
l Propuesta de soluciones a la medida en función de las condiciones del campo.
l Determinación y optimización de esquemas de control de armónicos.
l Ensayos, evaluación y ajuste de planes de compensación de potencia reactiva.
Información de pedido requerida
Categoría |
Detalles |
Parámetros del sistema |
Datos de la placa de identificación del transformador; capacidad mínima de cortocircuito o corriente de cortocircuito en el punto de instalación; potencia activa/reactiva, factor de potencia y ciclo operativo; diagrama unifilar del sistema. |
Información de fuente armónica |
Tipo (p. ej., VFD, variador de CC, horno de media frecuencia, rectificador) y parámetros de la placa de identificación; estado actual de armónicos y datos de prueba de armónicos. |
Condiciones de instalación |
Dimensiones del gabinete; condiciones ambientales del sitio; nivel de protección requerido. |
Requisitos de desempeño |
Factor de potencia objetivo; tasa de distorsión armónica permitida; otros requisitos técnicos específicos. |
