Filter Harmonik Tegangan Tinggi seri HVPF

Produk: Filter Harmonik Tegangan Tinggi seri HVPF

Pendahuluan:untuk secara efektif menyaring harmonik tingkat tinggi dan meningkatkan kualitas daya.Model :HVPF

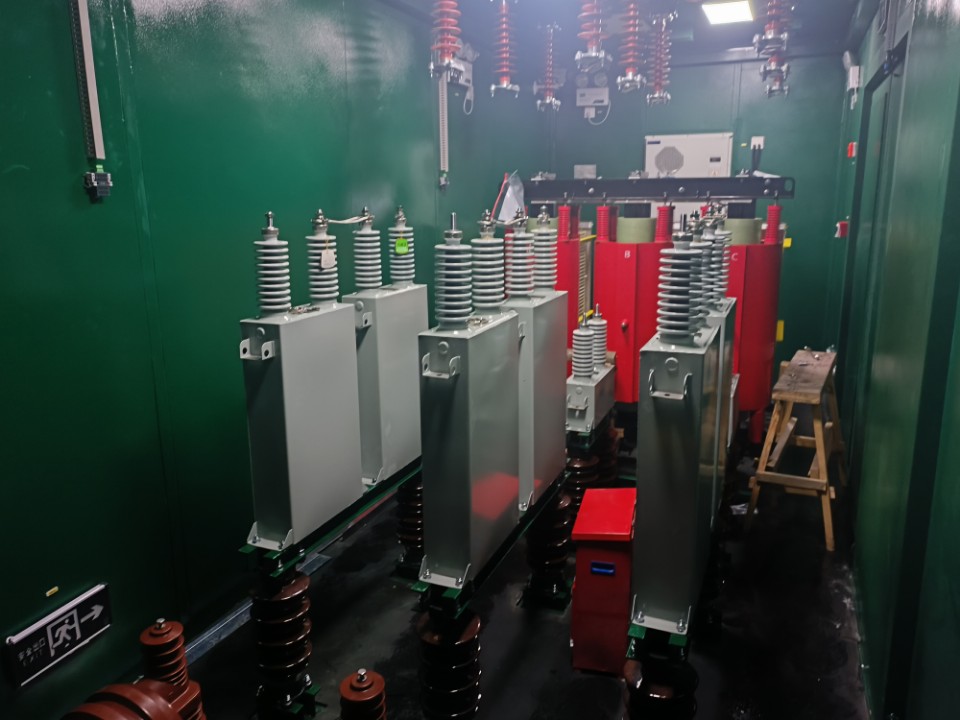

Instalasi: wadah, tipe rangka, berdiri di lantai

Merek: Sanhe

Pengenalan produk

Karena kemajuan dalam otomasi industri, peralatan seperti penyearah, konverter frekuensi, sel elektrolitik, dan tungku busur listrik banyak digunakan di perusahaan industri dan pertambangan. Beban nonlinier ini menghasilkan harmonik tingkat tinggi selama pengoperasian, yang dimasukkan ke dalam jaringan listrik, menyebabkan distorsi bentuk gelombang, menurunkan kualitas daya, dan membahayakan keselamatan pengoperasian perangkat listrik lain dalam sistem pasokan. Bentuk “polusi listrik” ini tidak hanya meningkatkan kerugian tambahan pada trafo, kabel, dan peralatan listrik lainnya namun juga dapat menyebabkan kegagalan fungsi dalam sistem kontrol, proteksi, dan pengukuran, serta gangguan pada sistem komunikasi dan jaringan.

Seri filter harmonik pasif tegangan tinggi HVPF menawarkan solusi optimal untuk distorsi tegangan dan arus. Dirancang terutama untuk penekanan harmonik sekaligus memberikan kompensasi daya reaktif, perangkat ini memastikan bahwa tingkat distorsi tegangan harmonik sistem dan arus harmonik yang disuntikkan ke jaringan listrik mematuhi standar nasional. Selain itu, hal ini meningkatkan faktor daya, sehingga mencapai tujuan ganda yaitu manajemen kualitas daya dan konservasi energi.

Fitur

✔ Desain Simulasi Presisi – Memanfaatkan impedansi sistem, daya, dan parameter harmonik untuk simulasi dengan bantuan komputer guna menentukan cabang dan kapasitas filter yang optimal.
✔ Kapasitor Filter Komponen Inti Berkinerja Tinggi
- : Dielektrik insulasi semua film, menampilkan ukuran kompak, kehilangan rendah, kenaikan suhu rendah, dan kemampuan beban berlebih yang tinggi.

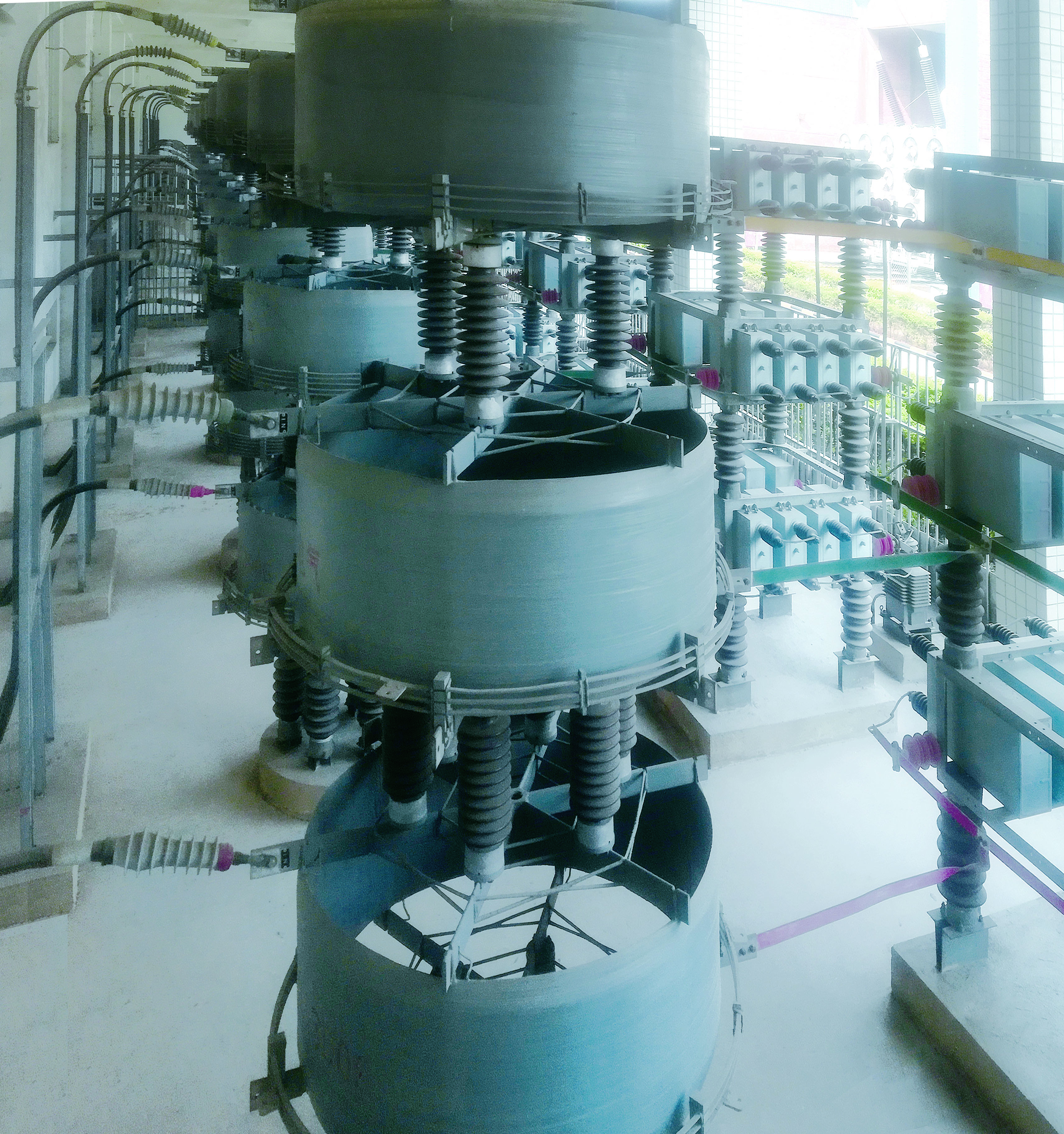

- Reaktor Filter: Desain inti udara fase tunggal, dengan induktansi yang dapat disesuaikan secara terus menerus (± 5%) dan pengoperasian senyap.
- Resistor Redaman: Desain non-induktif atau induktansi rendah, dengan resistansi yang dapat disesuaikan langkahnya untuk memastikan akurasi penyetelan yang presisi.
✔ Konfigurasi Topologi Fleksibel – Mendukung kombinasi filter single-tuned, double-tuned, dan high-pass untuk menargetkan harmonik tingkat tinggi seperti ke-5, ke-7, dan ke-11.
✔ Fungsi Penyaringan 'Daya Reaktif Nol' – Reaktor paralel opsional untuk membentuk sirkuit LC tingkat tinggi, mencapai penyaringan yang sangat efisien dengan arus fundamental mendekati nol.
✔ Desain Keselamatan Perlindungan Penuh – Dilengkapi dengan tampilan langsung dan interlock paksa elektromagnetik untuk keselamatan operasional.

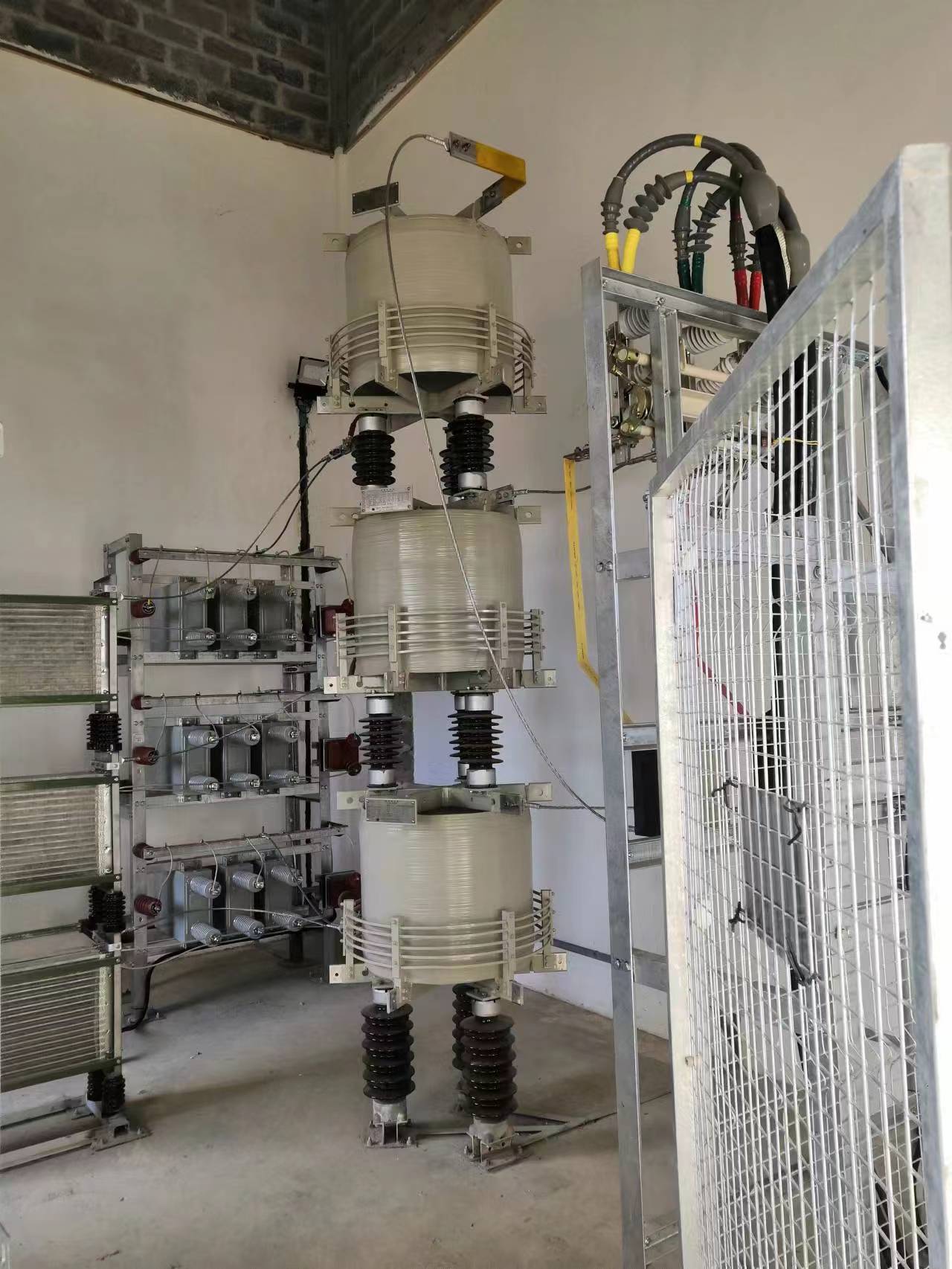

✔ Bentuk Struktural yang Dapat Dikonfigurasi – Tersedia dalam desain tipe bingkai atau tipe kabinet, dapat disesuaikan sesuai dengan kebutuhan di lokasi.

Ketentuan Penggunaan

Parameter	Spesifikasi
Suhu Sekitar	-25°C hingga +45°C (Dapat disesuaikan untuk kondisi khusus)
Kelembaban Relatif	≤ 95%
Ketinggian	≤ 1000 m (Dapat disesuaikan untuk aplikasi ketinggian)
Tegangan Operasi Maksimum	≤ 110% dari tegangan pengenal (tidak termasuk proses transien)
Arus Beban Maksimum	≤ 130% dari arus pengenal (tidak termasuk proses transien)
Media Sekitarnya	Tidak mudah meledak, tidak mudah terbakar. Bebas dari gas yang menimbulkan korosi pada logam atau menurunkan isolasi, dan debu konduktif.
Lokasi Instalasi	Bebas dari getaran atau benturan yang parah. Kemiringan pemasangan ≤ 5°.

Standar Eksekusi dan Referensi

Kode Standar	Judul Standar
IEC 60871-1:2014	Kapasitor Shunt untuk Sistem Tenaga AC yang Memiliki Nilai Tegangan Di Atas 1000 V – Bagian 1: Umum
IEEE 519-2014	Harmonisa dalam Jaringan Pasokan Publik dan selaras dengan batas yang direkomendasikan IEEE 519-2014
Seri IEC 61000-2	Tingkat kompatibilitas yang ditentukan dalam seri IEC 61000-2.
GB/T 26870-2011	Penerapan Filter dan Kapasitor Shunt pada Jaringan Listrik AC Industri yang Terkena Harmonisa
GB/T 11024.1-2019	Kapasitor Shunt untuk Sistem Tenaga AC dengan Tegangan Nominal Di Atas 1000 V – Bagian 1: Umum
GB/T 14549-1993	Kualitas Daya – Harmonisa dalam Jaringan Pasokan Publik
JB/T 10931-2010	Perangkat Filter Daya Tegangan Tinggi

Prinsip kerja:

Perangkat ini terdiri dari rangkaian filter dengan kapasitor filter, reaktor filter, dan resistor non-induktif, dihubungkan secara paralel dengan sumber harmonik. Ini menciptakan jalur impedansi rendah untuk harmonisa individu di luar jaringan listrik utama, secara efektif mengalihkan sebagian besar arus harmonik ke dalam filter dan mengurangi distorsi jaringan ke tingkat yang sesuai. Pada frekuensi dasar (50 Hz), filter berperilaku seperti kapasitor, menyuplai daya reaktif ke jaringan untuk meningkatkan faktor daya dan mengoptimalkan kinerja secara keseluruhan.

Tergantung pada kondisi lokasi, sistem pemfilteran dapat dikonfigurasi dengan filter penyetelan tunggal, penyetelan ganda, atau filter high-pass, yang menargetkan harmonik frekuensi tinggi dalam jaringan (misalnya, orde ke-5, ke-7, dan ke-11). Dirancang dengan topologi rasional dan pengoperasian yang andal, perangkat ini juga dilengkapi dengan sistem perlindungan komprehensif, memastikan kinerja stabil dari rangkaian peralatan lengkap.

Gambar 1 mengilustrasikan aliran arus harmonik setelah pembentukan rangkaian resonansi paralel antara bank kapasitor dan jaringan. Ketika faktor daya sistem rendah, bank kapasitor biasanya dihubungkan secara paralel untuk memberikan kompensasi daya reaktif. Namun, jika bank kapasitor dan induktansi sistem beresonansi secara paralel pada frekuensi harmonik tertentu, hal ini dapat menyebabkan amplifikasi harmonik yang signifikan. Akibatnya, tegangan harmonik dapat melebihi tingkat yang diizinkan untuk penerapannya, sehingga berkontribusi terhadap polusi jaringan, seperti yang digambarkan pada Gambar 1.

Gambar 2 menggambarkan aliran arus harmonik setelah pemasangan perangkat filter pasif HVPF. Sistem kompensasi filter ini dirancang dan diproduksi berdasarkan analisis menyeluruh terhadap kondisi spesifik pelanggan di lokasi. Data masukan untuk proses desain diperoleh dari pengukuran lapangan sebenarnya dan kemudian dimasukkan ke dalam model simulasi komputer. Hasilnya, kinerja penyaringan menjadi sangat efektif: sebagian besar arus harmonik dialihkan ke filter, sementara hanya sebagian kecil—yang memenuhi standar yang relevan—yang mengalir ke jaringan listrik, seperti yang ditunjukkan pada Gambar 2.

Gambar 3 mengilustrasikan kurva karakteristik impedansi frekuensi sistem. Berdasarkan topologi sistem yang ditunjukkan pada Gambar 2, diagram ini dengan jelas menunjukkan bahwa nilai impedansi pada frekuensi harmonik ke-5, ke-7, ke-11, dan lebih tinggi secara signifikan rendah, yang menunjukkan kinerja penyaringan yang efektif.

Diagram pengkabelan utama

Pemilihan Model

Parameter	Spesifikasi
Nilai Tegangan	1–35 meter persegi
Nilai Frekuensi Dasar	50 Hz / 60 Hz (± 5% dapat disesuaikan)
Metode Koneksi	Y (Wye)
Tingkat Perlindungan	Kabinet Dalam Ruangan: IP2X; Tipe Rangka Dalam/Luar Ruangan: Dilengkapi dengan Pagar Pengaman
Fungsi Perlindungan	Tegangan Lebih, Tegangan Rendah, Arus Lebih, Ketidakseimbangan, Perlindungan Sekering
Harmonisa Sasaran	3, 5, 7, 11, 13, dst. (Termasuk Pemfilteran High-Pass)

Kinerja Penyaringan & Kompensasi

l Pemfilteran harmonik mematuhi standar nasional Kualitas Daya GB/T 14549-1993 – Harmonisa dalam Jaringan Pasokan Publik dan selaras dengan batas yang direkomendasikan IEEE 519-2014 dan tingkat kompatibilitas yang ditentukan dalam seri IEC 61000-2.

l Kompensasi daya reaktif meningkatkan faktor daya menjadi ≥0,95 , sehingga mengurangi biaya listrik.

l Mengurangi kerugian pada trafo dan saluran, meningkatkan kapasitas transmisi, dan memperpanjang masa pakai peralatan kontrol listrik.

Layanan Teknis

l Deteksi harmonik di tempat, analisis, dan penyediaan laporan pengujian.

l Usulan solusi yang disesuaikan berdasarkan kondisi lapangan.

l Penentuan dan optimalisasi skema kendali harmonik.

l Pengujian, penilaian, dan penyesuaian rencana kompensasi daya reaktif.

Informasi Pemesanan Diperlukan

Kategori	Detail
Parameter Sistem	Data papan nama transformator; kapasitas hubung singkat minimum atau arus hubung singkat pada titik pemasangan; daya aktif/reaktif, faktor daya, dan siklus pengoperasian; diagram garis tunggal sistem.
Informasi Sumber Harmonik	Jenis (misalnya, VFD, penggerak DC, tungku frekuensi menengah, penyearah) dan parameter papan nama; status harmonik saat ini dan data uji harmonik.
Kondisi Instalasi	Dimensi kabinet; kondisi lingkungan lokasi; tingkat perlindungan yang diperlukan.
Persyaratan Kinerja	Faktor daya sasaran; tingkat distorsi harmonik yang diijinkan; persyaratan teknis khusus lainnya.
