Sistema de manejo de células y baterías de fosfato de hierro de litio (LFP) (BMS).
SLB
Montado en la rejilla
Sane
| Exportación de PDF | |

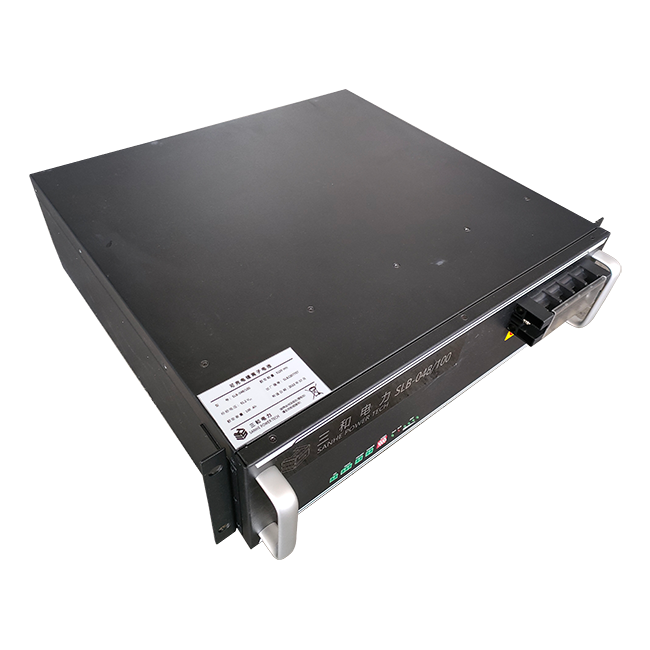

Serie de baterías de litio SLB
Introducción
La solución del sistema de almacenamiento de energía de la batería de litio de Sanhe Power SLB está compuesta por el sistema de manejo de células y baterías (BMS) de fosfato de hierro de litio (LFP ) , que tiene las ventajas de seguridad y confiabilidad, larga vida útil, ahorro de espacio y operación y mantenimiento simples. El uso de baterías de fosfato de hierro de litio puede mejorar en gran medida el rendimiento del sistema en comparación con las baterías tradicionales de plomo-ácido. Podemos proporcionarle cualquier paquete de voltaje y energía.
Batería de 48x13 (paquetes) de un paquete estándar (48V)
Tecnología celular
Fosfato de hierro de litio
La mejor opción de litio para Bess;
La tecnología de litio más segura para Bess
Apilamiento de placas
Densidad de energía
Las placas de apilamiento son buenas para la operación de alta potencia y la disipación térmica
Célula prismática
Protección de múltiples capas a nivel celular
Estuche de aluminio
Excelente conductividad térmica y rendimiento de enfriamiento;
Liberación de calor segura y eficiente de adentro hacia afuera
Celular de batería conforme a CE, 3UN38.3, MSDS, ROHS, TUV.
Escenarios de aplicación
Paquete de almacenamiento de energía UPS/EPS/HVDC
Sistema de almacenamiento de energía de gran capacidad
Reemplazo y actualización tradicional de batería de ácido con plomo
Sistema de gestión de baterías
BMS adopta una arquitectura de tres niveles. BMU está integrado en la batería, el módulo de control principal de segundo nivel es responsable de administrar los módulos de batería en el clúster, y el módulo de control principal de tercer nivel es responsable de la administración paralela entre clúster. Para el uso de un solo gabinete, solo necesita configurar el módulo de control principal de segundo nivel, y para el uso paralelo de múltiples clúster, debe configurar el módulo de control principal de tercer nivel.
Monitoreo de nivel de batería (BMU)
Detección de voltaje de batería de una sola celda/corriente/temperatura
Sistema interno de fuente de alimentación redundante, no se requiere una fuente de alimentación externa
Gestión del equilibrio celular
Monitoreo de nivel de módulo (BMU)
Gestión de temperatura, carga y descarga del módulo
Detección y procesamiento de fallas de alarma
Control de intercambio de corriente del módulo
Monitoreo de nivel del gabinete (BMS)
Poder restante, gestión de la vida (SOC/SOH)
UPS/Monitoreo de comunicación terminal
Conexión de la batería/gestión de protección de aislamiento
Gestión de almacenamiento, análisis y estadísticas de datos
Monitoreo de nivel del sistema (MBMS)
Combinando la gestión de la comunicación del sistema
Gestión del saldo actual entre gabinetes de batería
Especificaciones técnicas
parámetro | Valor numérico |
Voltaje del sistema | 48V-960V |
Capacidad del sistema | 10-300AH (se puede personalizar) |
Diseño de paquetes | Modular, mont-montura |
Material celular | Fosfato de hierro de litio (LFP) |
Vida en bicicleta | 3000-5000 veces (dependiendo del entorno y el uso) |
Vida de diseño | 15 años |
Eficiencia de conversión | 96% |
Profundidad de descarga | 90% |
Tasa de autolargo | <5% (0-30 ℃/3 meses) |
Forma de comunicación | Modbus RTU/Can |
Función protectora | La temperatura sobre la corriente, sobre la carga, sobre la descarga, el cortocircuito, etc. |
Temperatura de funcionamiento | 0-50 ℃ |
Temperatura de almacenamiento | -20-60 ℃ |
Humedad | 0-95%RH |
Características de la batería
alta densidad de energía
Bajo el mismo volumen, la densidad de energía de las baterías de iones de litio es de 3 a 4 veces mayor que las de las baterías de ácido de plomo, 2.5 veces la de las baterías de níquel-cadmio y 1.8 veces que las de las baterías de hidruro de níquel-metal. Será más pequeño y más ligero que las baterías de plomo-ácido, níquel-cadmio e hidruro de níquel-metal.
Vida de ciclo largo
La vida del ciclo de las baterías de plomo-ácido es de aproximadamente 300 veces. La batería de alimentación de fosfato de hierro de litio, cargada y descargada a temperatura ambiente 1c, la capacidad del monómero aún es mayor al 80% después de 2000 ciclos, y la vida útil del ciclo 3C alcanza más de 800 veces. Las baterías de plomo-ácido tienen altos requisitos en la temperatura ambiente, y su vida útil no excede los 5 años bajo temperaturas ambientales duras. La batería de fosfato de hierro de litio tiene una vida útil más larga en las mismas condiciones.
Excelente rendimiento de alta temperatura
El valor máximo térmico de la batería de fosfato de hierro de litio puede alcanzar 350 ~ 500 ℃, el rango de temperatura de trabajo es amplio (-20 ~+75 ℃), y el 100% de capacidad aún se puede liberar a alta temperatura (60 ℃).
Descarga de tasa alta
La batería de fosfato de hierro de litio aún puede alcanzar la tasa de descarga del 90% incluso a una tasa de descarga de 5 ° C.
Carga rápida
Puede cargar y descargar rápidamente a 2 ° C con alta corriente. La batería se puede cargar completamente en 40 minutos a 1.5 ° C bajo un cargador especial, y la corriente de inicio puede alcanzar 2C, pero las baterías de plomo-ácido no tienen este rendimiento.
Alta seguridad
La seguridad proviene de la estabilidad y el diseño confiable de seguridad del material de electrodo positivo. El fosfato de hierro de litio resuelve completamente los problemas de seguridad ocultos del manganato de litio y litio. El manganato de litio y manganato de litio explotarán bajo una fuerte colisión, mientras que el fosfato de hierro de litio se ha sometido a rigurosas pruebas de seguridad y no explotará incluso en colisiones graves.
Amigable para el medio ambiente
El material de fosfato de hierro de litio no contiene metales pesados y metales raros, no es tóxico, no tiene contaminación en la producción y el uso, se ajusta a las regulaciones europeas de ROHS y es una batería verde. Sin embargo, hay una gran cantidad de plomo en las baterías de plomo-ácido. Si se eliminan de manera incorrecta, aún causarán contaminación secundaria al medio ambiente.
Sin efecto de memoria
Las baterías recargables a menudo funcionan bajo la condición de ser completamente cargados, y la capacidad disminuirá rápidamente por debajo de la capacidad nominal. Este fenómeno se llama efecto de memoria. Al igual que las baterías de hidruro de níquel-metal, las baterías de níquel-cadmio y las baterías de ácido con plomo, hay memoria, pero las baterías de fosfato de hierro de litio no tienen este fenómeno. No importa en qué estado esté la batería, se puede usar en cualquier momento sin tener que descargarla por completo antes de cargar.
