Sistema de armazenamento de energia integrado multifuncional externo

Série de baterias de lítio SLB

Introdução

A solução de sistema de armazenamento de energia de bateria de lítio da série Sanhe Power SLB é composta por células de fosfato de ferro e lítio (LFP) e sistema de gerenciamento de bateria ( BMS) , que tem as vantagens de segurança e confiabilidade, longa vida útil, economia de espaço e operação e manutenção simples. O uso de baterias de fosfato de ferro-lítio pode melhorar muito o desempenho do sistema em comparação com as baterias tradicionais de chumbo-ácido. Podemos fornecer qualquer pacote de tensão e energia.

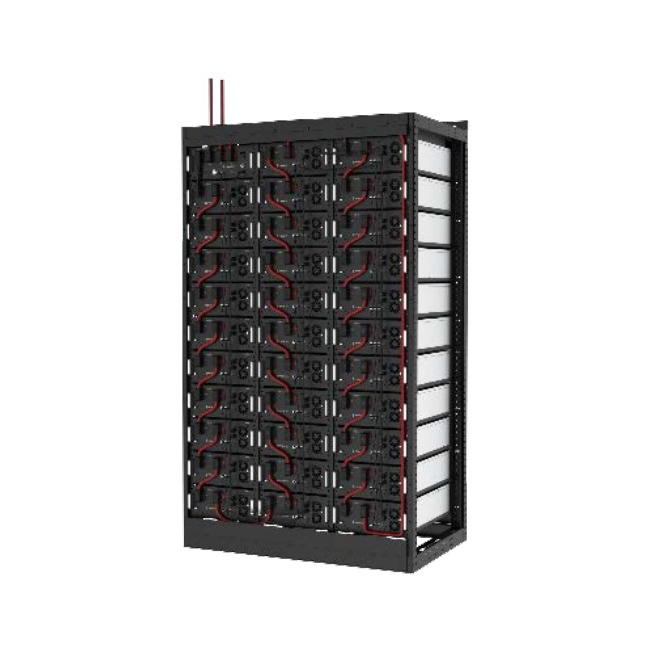

Um pacote padrão (48V) bateria 48x13 (pacotes)

Tecnologia Celular

•  Fosfato de Ferro Lítio

Melhor opção de lítio para BESS;

A tecnologia de lítio mais segura para BESS

• Empilhamento de placas

Densidade de energia

O empilhamento de placas é bom para operação de alta potência e dissipação térmica

• Célula Prismática

Proteção multicamadas no nível celular

• Caixa de alumínio

Excelente condutividade térmica e desempenho de resfriamento;

Liberação de calor segura e eficiente de dentro para fora

• Célula de bateria em conformidade com CE,3UN38.3,MSDS,ROHS,TUV.

Cenários de aplicação

Pacote de armazenamento de energia UPS/EPS/HVDC

Sistema de armazenamento de energia de grande capacidade

Substituição e atualização de bateria de chumbo-ácido tradicional

Sistema de gerenciamento de bateria

O BMS adota uma arquitetura de três níveis. A BMU está integrada na bateria, o módulo de controle principal de segundo nível é responsável pelo gerenciamento dos módulos de bateria no cluster e o módulo de controle principal de terceiro nível é responsável pelo gerenciamento paralelo entre clusters. Para uso em gabinete único, você só precisa configurar o módulo de controle principal de segundo nível, e para uso paralelo em vários clusters, você precisa configurar o módulo de controle principal de terceiro nível.

• Monitoramento do nível da bateria (BMU)

Detecção de tensão/corrente/temperatura de bateria de célula única

Sistema de fonte de alimentação redundante interno, sem necessidade de fonte de alimentação externa

Gerenciamento de equilíbrio celular

• Monitoramento de Nível de Módulo (BMU)

Temperatura do módulo, gerenciamento de carga e descarga

Detecção e processamento de falhas de alarme

Controle de compartilhamento atual do módulo

• Monitoramento em nível de gabinete (BMS)

Energia restante, gerenciamento de vida (SOC/SOH)

Comunicação UPS/terminal de monitoramento

Gerenciamento de proteção de conexão/isolamento da bateria

Armazenamento de dados, análise e gerenciamento de estatísticas

• Monitoramento de nível de sistema (MBMS)

Combinando gerenciamento de comunicação do sistema

Gerenciamento de equilíbrio atual entre gabinetes de baterias

Especificações Técnicas

parâmetro	Valor numérico
Tensão do sistema	48V-960V
Capacidade do sistema	10-300Ah (pode ser personalizado)
Projeto do pacote	Modular, para montagem em rack
Material celular	Fosfato de Lítio e Ferro (LFP)
Ciclo de vida	3.000-5.000 vezes (dependendo do ambiente circundante e do uso)
Vida de design	15 anos
Eficiência de conversão	96%
Profundidade de descarga	90%
Taxa de autodescarga	<5% (0-30℃/3 meses)
Forma de comunicação	Modbus RTU/CAN
Função protetora	Excesso de temperatura, sobrecarga de corrente, sobrecarga, descarga excessiva, curto-circuito, etc.
Temperatura operacional	0-50℃
Temperatura de armazenamento	-20-60℃
Umidade	0-95% UR

Características da bateria

• alta densidade de energia

Sob o mesmo volume, a densidade de energia das baterias de íon-lítio é 3 a 4 vezes maior que a das baterias de chumbo-ácido, 2,5 vezes maior que a das baterias de níquel-cádmio e 1,8 vezes maior que a das baterias de níquel-hidreto metálico. Será menor e mais leve que as baterias de chumbo-ácido, níquel-cádmio e níquel-hidreto metálico.

• ciclo de vida longo

O ciclo de vida das baterias de chumbo-ácido é cerca de 300 vezes maior. A bateria de fosfato de ferro-lítio, carregada e descarregada à temperatura ambiente 1C, a capacidade do monômero ainda é superior a 80% após 2.000 ciclos, e a vida útil do ciclo 3C atinge mais de 800 vezes. As baterias de chumbo-ácido têm altos requisitos de temperatura ambiente e sua vida útil não excede 5 anos sob temperaturas ambientes adversas. A bateria de fosfato de ferro-lítio tem uma vida útil mais longa nas mesmas condições.

• Excelente desempenho em altas temperaturas

O valor de pico térmico da bateria de fosfato de ferro-lítio pode atingir 350 ~ 500 ℃, a faixa de temperatura de trabalho é ampla (-20 ~ + 75 ℃) e 100% da capacidade ainda pode ser liberada sob alta temperatura (60 ℃).

• Descarga de alta taxa

A bateria de fosfato de ferro-lítio ainda pode atingir uma taxa de descarga de 90%, mesmo com uma taxa de descarga de 5C.

• Carregamento rápido

Ele pode carregar e descarregar rapidamente a 2C com alta corrente. A bateria pode ser totalmente carregada em 40 minutos a 1,5C com um carregador especial, e a corrente inicial pode chegar a 2C, mas as baterias de chumbo-ácido não têm esse desempenho.

• Alta segurança

A segurança vem da estabilidade e do design de segurança confiável do material do eletrodo positivo. O fosfato de ferro-lítio resolve completamente os problemas de segurança ocultos do cobaltato de lítio e do manganato de lítio. O cobaltato de lítio e o manganato de lítio explodirão sob forte colisão, enquanto o fosfato de ferro-lítio foi submetido a rigorosos testes de segurança e não explodirá mesmo em colisões severas.

• Favorável ao meio ambiente

O material de fosfato de ferro-lítio não contém metais pesados ​​e metais raros, não é tóxico, não polui na produção e no uso, está em conformidade com os regulamentos europeus RoHS e é uma bateria verde. No entanto, existe uma grande quantidade de chumbo nas baterias de chumbo-ácido. Se forem descartados de forma inadequada, ainda causarão poluição secundária ao meio ambiente.

• Sem efeito de memória

As baterias recarregáveis ​​geralmente funcionam sob a condição de estarem totalmente carregadas e a capacidade cairá rapidamente abaixo da capacidade nominal. Este fenômeno é chamado de efeito memória. Assim como as baterias de níquel-hidreto metálico, as baterias de níquel-cádmio e as baterias de chumbo-ácido, há memória, mas as baterias de fosfato de ferro-lítio não apresentam esse fenômeno. Não importa o estado da bateria, ela pode ser usada a qualquer momento sem a necessidade de descarregá-la completamente antes de carregá-la.
